Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3611C32100 ( GBH4-32DFR )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

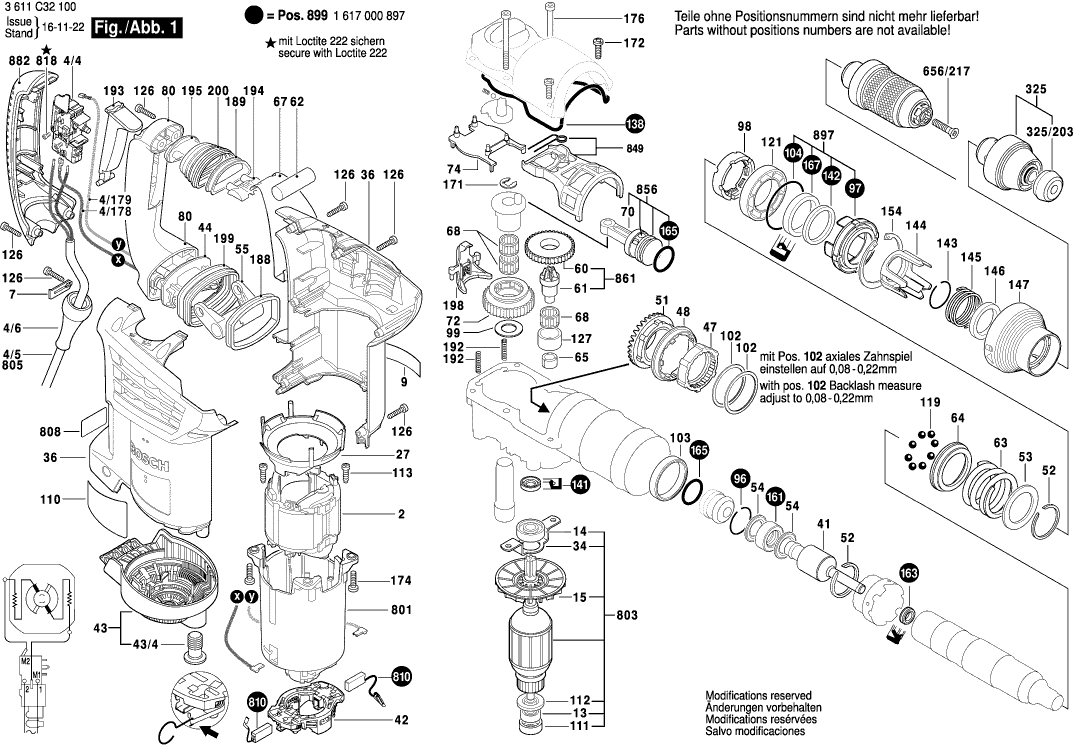

Zeichnungen der Bosch 3611C32100 ( GBH4-32DFR )
Teileliste der Bosch 3611C32100 ( GBH4-32DFR )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Polschuh 230V | ||||
| 2 | 1619P08340 | 30.08 | 35.80 | |
| Verbindungsleitung | ||||
| 4/178 | 1614412055 | 2.52 | 3.00 | |
| Verbindungsleitung | ||||
| 4/179 | 1614412056 | 2.52 | 3.00 | |
| Schalter | ||||
| 4/4 | 1617200127 | 26.62 | 31.68 | |
| Tülle | ||||
| 4/6 | 1600703034 | 2.40 | 2.86 | |
| Befestigungsschelle | ||||
| 7 | 1601302017 | 1.00 | 1.19 | |
| Firmenschild | ||||
| 9 | 160111C1CA | 2.18 | 2.59 | |
| Kugellager | ||||
| 13 | 2600905032 | 4.94 | 5.88 | |
| Rillenkugellager | ||||
| 14 | 1610905036 | 6.73 | 8.01 | |
| Lüfter | ||||
| 15 | 1616610100 | 3.04 | 3.62 | |
| Luftleitring SCHWARZ | ||||
| 27 | 1610591043 | 3.04 | 3.62 | |
| Befestigungsblech | ||||
| 34 | 1611322004 | 2.52 | 3.00 | |
| Gehäuseschale | ||||
| 36 | 1615104049 | 26.62 | 31.68 | |
| Schlagbolzen | ||||
| 41 | 1613124088 | 26.62 | 31.68 | |
| Bürstenhalter | ||||
| 42 | 1614336072 | 26.62 | 31.68 | |
| Lüfterdeckel SCHWARZ | ||||
| 43 | 1615500384 | 8.48 | 10.09 | |
| Klemmschraube | ||||
| 43/4 | 1613490007 | 2.52 | 3.00 | |
| Kipphebelfuss SCHWARZ | ||||
| 44 | 1614611025 | 2.52 | 3.00 | |
| Zahnhülse | ||||
| 47 | 1616328049 | 11.02 | 13.11 | |
| Schaltring | ||||
| 48 | 1610290085 | 17.60 | 20.94 | |
| Tellerrad | ||||
| 51 | 1616333044 | 22.88 | 27.23 | |
| Sicherungsring | ||||
| 52 | 1614601061 | 2.18 | 2.59 | |
| Stützscheibe | ||||
| 53 | 1610102634 | 2.18 | 2.59 | |
| Anschlagscheibe | ||||
| 54 | 1610101020 | 3.71 | 4.41 | |
| Kipphebel SCHWARZ | ||||
| 55 | 1612099001 | 2.18 | 2.59 | |
| Stirnrad | ||||
| 60 | 1616317076 | 11.02 | 13.11 | |
| Ritzel | ||||
| 61 | 1616333046 | 20.39 | 24.26 | |
| Dämpfungsgummi | ||||
| 62 | 1610026002 | 2.18 | 2.59 | |
| Druckfeder | ||||
| 63 | 1614611026 | 5.96 | 7.09 | |
| Kupplungsring | ||||
| 64 | 1616409024 | 13.90 | 16.54 | |
| Gleitlager | ||||
| 65 | 1610301007 | 4.58 | 5.45 | |
| Blattfeder | ||||
| 67 | 1616232006 | 1.90 | 2.26 | |
| Nadelkranz | ||||
| 68 | 1610913021 | 2.18 | 2.59 | |
| Pleuel | ||||
| 70 | 1612001041 | 12.21 | 14.53 | |
| Exzenterzahnrad | ||||
| 72 | 1616317077 | 30.08 | 35.80 | |
| Stützplatte | ||||
| 74 | 1614336075 | 1.32 | 1.57 | |
| Handgriff BLAU | ||||
| 80 | 1615133033 | 9.47 | 11.27 | |
| Zusatzhandgriff | ||||
| 84 | 160202507H | 10.90 | 12.97 | |
| Klemmhalter | ||||
| 85 | 1618040087 | 6.53 | 7.77 | |
| Hammerschraube | ||||
| 86 | 1613490002 | 4.18 | 4.97 | |
| Spannband | ||||
| 87 | 1611316019 | 4.18 | 4.97 | |
| Sprengring | ||||
| 96 | 1614601060 | 1.32 | 1.57 | |
| Dichtungshülse | ||||
| 97 | 1610314005 | 2.18 | 2.59 | |
| Distanzhülse | ||||
| 98 | 1610211019 | 2.18 | 2.59 | |
| Stützscheibe | ||||
| 99 | 1610101626 | 1.32 | 1.57 | |
| Ausgleichscheibe 0,8 MM DICK | ||||
| 102 | 1610102079 | 1.90 | 2.26 | |
| Ausgleichscheibe 1,0 MM DICK | ||||
| 102 | 1610102081 | 1.90 | 2.26 | |
| Ausgleichscheibe 0,9 MM DICK | ||||
| 102 | 1610102080 | 1.00 | 1.19 | |
| Gleitlager | ||||
| 103 | 1610200027 | 3.04 | 3.62 | |
| O-Ring 46,0x3,5 MM | ||||
| 104 | 1610210196 | 1.32 | 1.57 | |
| Hinweisschild | ||||
| 110 | 1611110Y97 | 2.18 | 2.59 | |
| Zwischenring | ||||
| 111 | 1600502023 | 2.08 | 2.48 | |
| Verschlussscheibe | ||||
| 112 | 1610190038 | 1.00 | 1.19 | |
| Linsenkopfschraube | ||||
| 113 | 1613435038 | 1.00 | 1.19 | |
| Kupplungshülse | ||||
| 118 | 1616455007 | 33.33 | 39.66 | |
| Kugel | ||||
| 119 | 1903230013 | 2.08 | 2.48 | |
| Gleitlager | ||||
| 121 | 1610200028 | 6.53 | 7.77 | |
| Torx-Linsenschraube | ||||
| 126 | 2603490023 | 1.00 | 1.19 | |
| Lagerbuchse | ||||
| 127 | 1610422021 | 4.58 | 5.45 | |
| Dichtrahmen | ||||
| 138 | 1611015058 | 5.27 | 6.27 | |
| Radial-Wellendichtring | ||||
| 141 | 1600A0089A | 5.96 | 7.09 | |
| Filzring | ||||
| 142 | 1610205012 | 1.32 | 1.57 | |
| Sprengring DIN 7993-28 | ||||
| 143 | 2916540015 | 1.32 | 1.57 | |
| Klauenring | ||||
| 144 | 1610241001 | 2.18 | 2.59 | |
| Druckfeder | ||||
| 145 | 1614611023 | 1.32 | 1.57 | |
| Stützring | ||||
| 146 | 1610200029 | 5.96 | 7.09 | |
| Griffhülse SCHWARZ | ||||
| 147 | 1610390056 | 2.18 | 2.59 | |
| Sicherungsring | ||||
| 154 | 1614601062 | 1.90 | 2.26 | |
| Dämpfungsring | ||||
| 161 | 1610290092 | 3.71 | 4.41 | |
| Wellendichtring | ||||
| 163 | 1600A009VC | 2.86 | 3.40 | |
| O-Ring 21,0x3,5 MM | ||||
| 165 | 1610210199 | 1.90 | 2.26 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 167 | 1610283030 | |||
| Sicherungsscheibe | ||||
| 171 | 2916080911 | 1.90 | 2.26 | |
| Gewindefurchschraube | ||||
| 172 | 1613490013 | 1.32 | 1.57 | |
| Gewindefurchschraube | ||||
| 172 | 160343508E | 1.00 | 1.19 | |
| Gewindefurchschraube | ||||
| 174 | 1613490014 | 1.32 | 1.57 | |
| Zylinderschraube | ||||
| 176 | 2912738178 | 1.00 | 1.19 | |
| Spannelement | ||||
| 188 | 1610209008 | 3.04 | 3.62 | |
| Spannstück | ||||
| 189 | 1610209009 | 2.52 | 3.00 | |
| Druckfeder | ||||
| 192 | 1614611016 | 1.00 | 1.19 | |
| Schaltklinke ROT | ||||
| 193 | 1612026126 | 2.18 | 2.59 | |
| Schraubplatte | ||||
| 194 | 1610099008 | 1.90 | 2.26 | |
| Klemmstück | ||||
| 195 | 1610099009 | 2.18 | 2.59 | |
| Schaltschieber | ||||
| 198 | 1612099000 | 3.04 | 3.62 | |
| Faltenbalg | ||||
| 199 | 1610284002 | 5.27 | 6.27 | |
| Faltenbalg | ||||
| 200 | 1610284001 | 5.27 | 6.27 | |
| Werkzeugaufnahme | ||||
| 325 | 1617000895 | 43.12 | 51.31 | |
| Schutzkappe | ||||
| 325/203 | 1610508047 | 2.08 | 2.48 | |
| Senkschraube | ||||
| 656/217 | 2603421229 | 1.49 | 1.77 | |
| Fetttube | ||||
| 661 | 1615430010 | 5.96 | 7.09 | |
| Tiefenanschlag | ||||
| 688 | 1613001008 | 8.35 | 9.94 | |
| Motorgehäuse SCHWARZ | ||||
| 801 | 1615108150 | 15.61 | 18.58 | |
| Anker Mit Lüfter 230V | ||||
| 803 | 1614010252 | 75.38 | 89.70 | |
| Netzanschlussleitung | ||||
| 805 | 1614460026 | 16.79 | 19.98 | |
| Typschild | ||||
| 808 | 160111A3H5 | 2.40 | 2.86 | |
| Kohlebürstensatz | ||||
| 810 | 1614321079 | 13.90 | 16.54 | |
| Zylinderschraube | ||||
| 818 | 2603410001 | 1.49 | 1.77 | |
| Schaltgabel SCHWARZ | ||||
| 849 | 1611329030 | 8.48 | 10.09 | |
| Hammerkolben | ||||
| 856 | 1618700093 | 12.21 | 14.53 | |
| Ritzel | ||||
| 861 | 1616333048 | 20.39 | 24.26 | |
| Griffschale SCHWARZ | ||||
| 882 | 16170006AE | 10.68 | 12.71 | |
| Zusatzhandgriff | ||||
| 884 | 1612025079 | 13.90 | 16.54 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 895 | 1615438426 | |||
| Dichtungshülse | ||||
| 897 | 1610314006 | 11.02 | 13.11 | |
| Verschleissteilsatz | ||||
| 899 | 1617000897 | 33.33 | 39.66 | |
