Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3611C32101 ( GBH4-32DFR )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

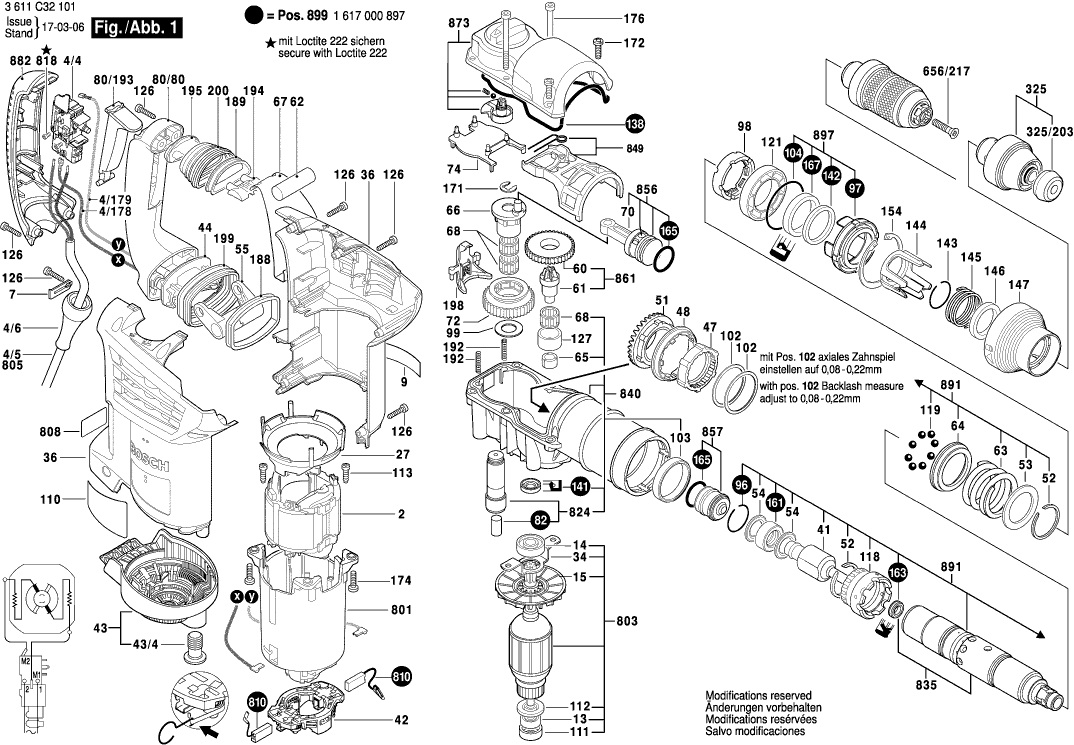

Zeichnungen der Bosch 3611C32101 ( GBH4-32DFR )
Teileliste der Bosch 3611C32101 ( GBH4-32DFR )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Polschuh 230V | ||||
| 2 | 1619P08340 | 26.84 | 31.94 | |
| Verbindungsleitung | ||||
| 4/178 | 1614412055 | 2.24 | 2.67 | |
| Verbindungsleitung | ||||
| 4/179 | 1614412056 | 2.24 | 2.67 | |
| Schalter | ||||
| 4/4 | 1617200127 | 23.75 | 28.26 | |
| Tülle Ø7,3-Ø8,6x66 MM | ||||
| 4/6 | 1600703034 | 1.94 | 2.31 | |
| Befestigungsschelle | ||||
| 7 | 1601302017 | 0.83 | 0.99 | |
| Firmenschild | ||||
| 9 | 160111C1CA | 1.94 | 2.31 | |
| Kugellager 7x19x6 | ||||
| 13 | 2600905032 | 4.10 | 4.88 | |
| Rillenkugellager 10x26x8 | ||||
| 14 | 1610905036 | 5.83 | 6.94 | |
| Lüfter | ||||
| 15 | 1616610100 | 2.71 | 3.22 | |
| Luftleitring SCHWARZ | ||||
| 27 | 1610591043 | 2.71 | 3.22 | |
| Befestigungsblech | ||||
| 34 | 1611322004 | 2.24 | 2.67 | |
| Gehäuseschale | ||||
| 36 | 1615104049 | 23.75 | 28.26 | |
| Schlagbolzen | ||||
| 41 | 1613124088 | 23.75 | 28.26 | |
| Bürstenhalter | ||||
| 42 | 1614336072 | 23.75 | 28.26 | |
| Lüfterdeckel SCHWARZ | ||||
| 43 | 1615500384 | 7.58 | 9.02 | |
| Klemmschraube | ||||
| 43/4 | 1613490007 | 1.94 | 2.31 | |
| Kipphebelfuss SCHWARZ | ||||
| 44 | 1614611025 | 2.24 | 2.67 | |
| Zahnhülse | ||||
| 47 | 1616328049 | 10.73 | 12.77 | |
| Schaltring | ||||
| 48 | 1610290085 | 15.71 | 18.69 | |
| Tellerrad | ||||
| 51 | 1616333044 | 20.42 | 24.30 | |
| Sicherungsring | ||||
| 52 | 1614601061 | 1.94 | 2.31 | |
| Stützscheibe | ||||
| 53 | 1610102634 | 1.94 | 2.31 | |
| Anschlagscheibe | ||||
| 54 | 1610101020 | 3.31 | 3.94 | |
| Kipphebel SCHWARZ | ||||
| 55 | 1612099001 | 1.94 | 2.31 | |
| Stirnrad | ||||
| 60 | 1616317076 | 10.73 | 12.77 | |
| Ritzel | ||||
| 61 | 1616333046 | 18.19 | 21.65 | |
| Dämpfungsgummi | ||||
| 62 | 1610026002 | 1.94 | 2.31 | |
| Druckfeder | ||||
| 63 | 1614611026 | 5.33 | 6.34 | |
| Kupplungsring | ||||
| 64 | 1616409024 | 12.41 | 14.77 | |
| Gleitlager | ||||
| 65 | 1610301007 | 4.10 | 4.88 | |
| Exzenter | ||||
| 66 | 1616455006 | 29.75 | 35.40 | |
| Blattfeder | ||||
| 67 | 1616232006 | 1.70 | 2.02 | |
| Nadelkranz | ||||
| 68 | 1610913021 | 1.94 | 2.31 | |
| Pleuel | ||||
| 70 | 1612001041 | 11.88 | 14.14 | |
| Exzenterzahnrad | ||||
| 72 | 1616317077 | 26.84 | 31.94 | |
| Stützplatte | ||||
| 74 | 1614336075 | 1.18 | 1.40 | |
| Schaltklinke ROT | ||||
| 80/193 | 1612026126 | 1.94 | 2.31 | |
| Handgriff BLAU | ||||
| 80/80 | 1615133033 | 8.45 | 10.06 | |
| Filzdichtung | ||||
| 82 | 1610205010 | 0.83 | 0.99 | |
| Zusatzhandgriff | ||||
| 84 | 160202507H | 8.45 | 10.06 | |
| Klemmhalter | ||||
| 85 | 1618040087 | 5.83 | 6.94 | |
| Hammerschraube M8x40 MM | ||||
| 86 | 1613490002 | 3.31 | 3.94 | |
| Spannband Ø62 MM | ||||
| 87 | 1611316019 | 3.31 | 3.94 | |
| Sprengring | ||||
| 96 | 1614601060 | 1.18 | 1.40 | |
| Dichtungshülse | ||||
| 97 | 1610314005 | 1.94 | 2.31 | |
| Distanzhülse | ||||
| 98 | 1610211019 | 1.94 | 2.31 | |
| Stützscheibe 1,0 MM DICK | ||||
| 99 | 1610101626 | 1.18 | 1.40 | |
| Ausgleichscheibe 0,8 MM DICK | ||||
| 102 | 1610102079 | 1.70 | 2.02 | |
| Ausgleichscheibe 1,0 MM DICK | ||||
| 102 | 1610102081 | 1.70 | 2.02 | |
| Ausgleichscheibe 0,9 MM DICK | ||||
| 102 | 1610102080 | 0.83 | 0.99 | |
| Gleitlager | ||||
| 103 | 1610200027 | 2.71 | 3.22 | |
| O-Ring 46,0x3,5 MM | ||||
| 104 | 1610210196 | 1.18 | 1.40 | |
| Hinweisschild | ||||
| 110 | 1611110Y97 | 1.94 | 2.31 | |
| Zwischenring | ||||
| 111 | 1600502023 | 1.70 | 2.02 | |
| Verschlussscheibe | ||||
| 112 | 1610190038 | 0.83 | 0.99 | |
| Linsenkopfschraube | ||||
| 113 | 1613435038 | 0.83 | 0.99 | |
| Kupplungshülse | ||||
| 118 | 1616455007 | 29.75 | 35.40 | |
| Kugel DIN 5401-Ø7MM-III-ST | ||||
| 119 | 1903230013 | 1.70 | 2.02 | |
| Gleitlager | ||||
| 121 | 1610200028 | 5.83 | 6.94 | |
| Torx-Linsenschraube 4x20 | ||||
| 126 | 2603490023 | 0.83 | 0.99 | |
| Lagerbuchse | ||||
| 127 | 1610422021 | 4.10 | 4.88 | |
| Dichtrahmen | ||||
| 138 | 1611015058 | 4.70 | 5.59 | |
| Radial-Wellendichtring | ||||
| 141 | 1600A0089A | 5.33 | 6.34 | |
| Filzring | ||||
| 142 | 1610205012 | 1.18 | 1.40 | |
| Sprengring DIN 7993-28 | ||||
| 143 | 2916540015 | 1.18 | 1.40 | |
| Klauenring | ||||
| 144 | 1610241001 | 1.94 | 2.31 | |
| Druckfeder | ||||
| 145 | 1614611023 | 1.18 | 1.40 | |
| Stützring | ||||
| 146 | 1610200029 | 5.33 | 6.34 | |
| Griffhülse SCHWARZ | ||||
| 147 | 1610390056 | 1.94 | 2.31 | |
| Sicherungsring | ||||
| 154 | 1614601062 | 1.70 | 2.02 | |
| Dämpfungsring | ||||
| 161 | 1610290092 | 3.31 | 3.94 | |
| Wellendichtring | ||||
| 163 | 1600A009VC | 2.24 | 2.67 | |
| O-Ring 21,0x3,5 MM | ||||
| 165 | 1610210199 | 1.70 | 2.02 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 167 | 1610283030 | |||
| Sicherungsscheibe | ||||
| 171 | 2916080911 | 1.70 | 2.02 | |
| Gewindefurchschraube | ||||
| 172 | 1613490013 | 1.10 | 1.31 | |
| Gewindefurchschraube | ||||
| 172 | 160343508E | 0.83 | 0.99 | |
| Gewindefurchschraube | ||||
| 174 | 1613490014 | 1.18 | 1.40 | |
| Zylinderschraube | ||||
| 176 | 2912738178 | 0.83 | 0.99 | |
| Spannelement | ||||
| 188 | 1610209008 | 2.71 | 3.22 | |
| Spannstück | ||||
| 189 | 1610209009 | 2.24 | 2.67 | |
| Druckfeder | ||||
| 192 | 1614611016 | 0.83 | 0.99 | |
| Schraubplatte | ||||
| 194 | 1610099008 | 1.70 | 2.02 | |
| Klemmstück | ||||
| 195 | 1610099009 | 1.94 | 2.31 | |
| Schaltschieber | ||||
| 198 | 1612099000 | 2.71 | 3.22 | |
| Faltenbalg | ||||
| 199 | 1610284002 | 4.70 | 5.59 | |
| Faltenbalg | ||||
| 200 | 1610284001 | 4.70 | 5.59 | |
| Werkzeugaufnahme | ||||
| 325 | 1617000895 | 36.85 | 43.85 | |
| Schutzkappe | ||||
| 325/203 | 1610508047 | 1.70 | 2.02 | |
| Senkschraube M6x23 LINKSGEWINDE | ||||
| 656/217 | 2603421229 | 1.18 | 1.40 | |
| Fettube 30 ML | ||||
| 661 | 1615430010 | 5.33 | 6.34 | |
| Tiefenanschlag SW 6x330 MM | ||||
| 688 | 1613001008 | 6.54 | 7.78 | |
| Motorgehäuse SCHWARZ | ||||
| 801 | 1615108150 | 13.93 | 16.58 | |
| Anker Mit Lüfter 230V | ||||
| 803 | 1614010252 | 67.25 | 80.03 | |
| Netzanschlussleitung EU 4,15m 2 x 1,0mm H07 RN-F | ||||
| 805 | 1607000392 | 15.71 | 18.69 | |
| Typschild | ||||
| 808 | 160111A3H5 | 1.94 | 2.31 | |
| Kohlebürstensatz | ||||
| 810 | 1614321079 | 12.41 | 14.77 | |
| Zylinderschraube M3x6,5-4.8 | ||||
| 818 | 2603410001 | 1.18 | 1.40 | |
| Exzenterachse | ||||
| 824 | 1613123013 | 13.93 | 16.58 | |
| Hammerrohr | ||||
| 835 | 1615806229 | 113.29 | 134.82 | |
| Schlagwerkgehäuse | ||||
| 840 | 1615190168 | 60.65 | 72.17 | |
| Schaltgabel SCHWARZ | ||||
| 849 | 1611329030 | 7.58 | 9.02 | |
| Hammerkolben | ||||
| 856 | 1618700093 | 11.88 | 14.14 | |
| Schläger | ||||
| 857 | 1618710094 | 13.93 | 16.58 | |
| Ritzel | ||||
| 861 | 1616333048 | 18.19 | 21.65 | |
| Gehäusedeckel | ||||
| 873 | 1615500411 | 23.75 | 28.26 | |
| Griffschale SCHWARZ | ||||
| 882 | 16170006AE | 9.53 | 11.34 | |
| Zusatzhandgriff | ||||
| 884 | 1612025079 | 12.41 | 14.77 | |
| Hammerrohr | ||||
| 891 | 1615806230 | 130.32 | 155.08 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 895 | 1615438426 | |||
| Dichtungshülse | ||||
| 897 | 1610314006 | 10.73 | 12.77 | |
| Verschleissteilsatz | ||||
| 899 | 1617000897 | 29.75 | 35.40 | |
