Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3611B64000 (GBH5-40DCE)'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

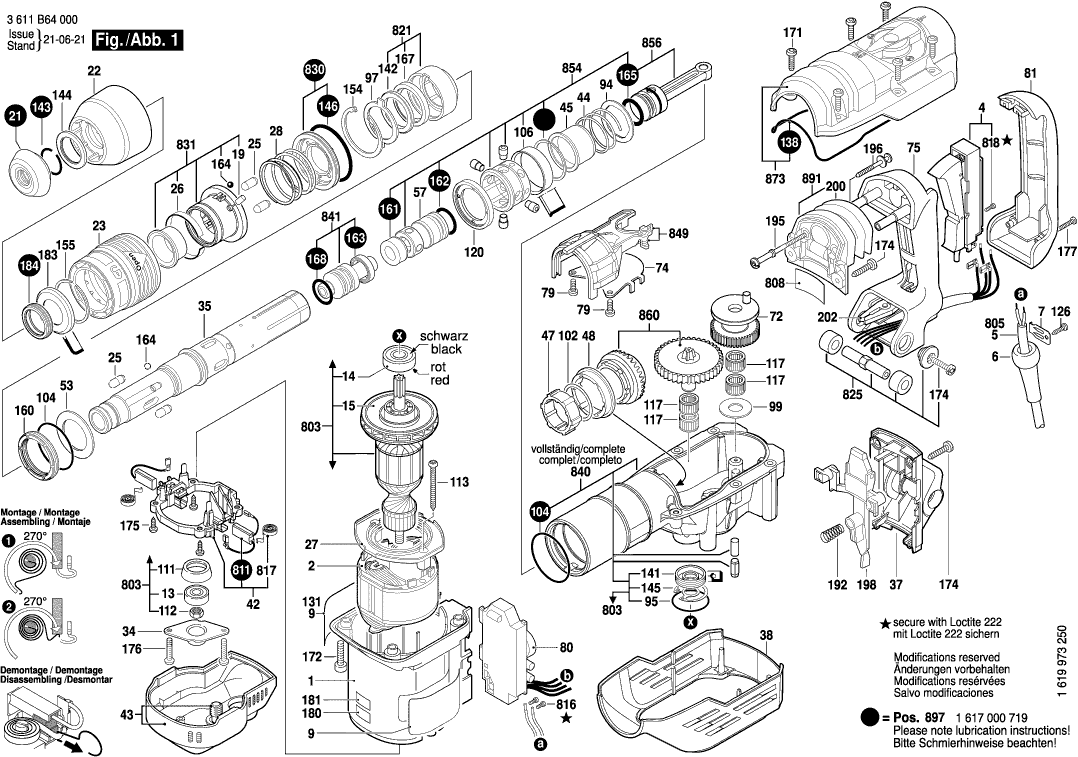

Zeichnungen der Bosch 3611B64000 (GBH5-40DCE)
Teileliste der Bosch 3611B64000 (GBH5-40DCE)
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse | ||||
| 1 | 1615102161 | 27.81 | 33.09 | |
| Polschuh | ||||
| 2 | 1614220123 | 43.12 | 51.31 | |
| Schalter | ||||
| 4 | 1617200120 | 16.79 | 19.98 | |
| Tülle | ||||
| 6 | 1600703035 | 2.86 | 3.40 | |
| Befestigungsschelle | ||||
| 7 | 1601302018 | 1.49 | 1.77 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 9 | 1617S02AR1 | |||
| Rillenkugellager | ||||
| 13 | 1610900026 | 11.37 | 13.53 | |
| Rillenkugellager | ||||
| 14 | 1610905041 | 10.90 | 12.97 | |
| Lüfter | ||||
| 15 | 1616610090 | 11.37 | 13.53 | |
| Zylinderrolle | ||||
| 19 | 1613200019 | 3.44 | 4.09 | |
| Schutzkappe | ||||
| 21 | 1610508057 | 7.46 | 8.88 | |
| Schutzhülse | ||||
| 22 | 1610591045 | 6.73 | 8.01 | |
| Griffhülse | ||||
| 23 | 1610499069 | 13.13 | 15.62 | |
| Sperrkörper | ||||
| 25 | 1612300034 | 3.44 | 4.09 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 26 | 1610224010 | |||
| Luftleitring | ||||
| 27 | 1610591028 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 28 | 1614621008 | |||
| Dämpfungsring | ||||
| 31 | 1610290049 | 2.86 | 3.40 | |
| Flansch | ||||
| 34 | 1610516013 | 1.49 | 1.77 | |
| Hammerrohr | ||||
| 35 | 1615806220 | 166.62 | 198.28 | |
| Lagerbock | ||||
| 37 | 1615500393 | 8.35 | 9.94 | |
| Abdeckhaube | ||||
| 38 | 1615190159 | 14.94 | 17.78 | |
| Bürstenhalter | ||||
| 42 | 1614336085 | 39.14 | 46.58 | |
| Lüfterdeckel | ||||
| 43 | 1615500410 | 12.82 | 15.26 | |
| Druckfeder | ||||
| 44 | 1614617004 | 2.86 | 3.40 | |
| Steuerhülse | ||||
| 45 | 1610499070 | 16.79 | 19.98 | |
| Zahnhülse | ||||
| 47 | 1610300064 | 6.73 | 8.01 | |
| Schaltring | ||||
| 48 | 1616334012 | 4.94 | 5.88 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 51 | 1616333041 | |||
| Lagerscheibe | ||||
| 53 | 1610290068 | 3.44 | 4.09 | |
| Schläger | ||||
| 57 | 1618710091 | 27.81 | 33.09 | |
| Exzenterzahnrad | ||||
| 72 | 1600A014S9 | 21.30 | 25.35 | |
| Führungsplatte | ||||
| 74 | 1611921001 | 2.40 | 2.86 | |
| Handgriff | ||||
| 75 | 1615132118 | 52.45 | 62.42 | |
| Torx-Linsenschraube | ||||
| 79 | 1613435015 | 2.18 | 2.59 | |
| Drehzahlregler | ||||
| 80 | 1617233047 | 82.63 | 98.33 | |
| Griffschale | ||||
| 81 | 1615132088 | 21.30 | 25.35 | |
| Zusatzhandgriff | ||||
| 84 | 160202507H | 10.90 | 12.97 | |
| Zusatzhandgriff | ||||
| 84 | 1612025060 | 7.46 | 8.88 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 85 | 1618040074 | |||
| Hammerschraube | ||||
| 86 | 1613490002 | 4.18 | 4.97 | |
| Spannband | ||||
| 87 | 1611316019 | 4.18 | 4.97 | |
| Anlaufscheibe | ||||
| 94 | 1610102056 | 2.86 | 3.40 | |
| O-Ring | ||||
| 95 | 1610210173 | 2.08 | 2.48 | |
| Sicherungsscheibe | ||||
| 97 | 1610031005 | 3.44 | 4.09 | |
| Lagerscheibe | ||||
| 99 | 1610102059 | 2.40 | 2.86 | |
| Ausgleichscheibe | ||||
| 102 | 1610102057 | 1.49 | 1.77 | |
| Ausgleichscheibe | ||||
| 102 | 1610102058 | 1.49 | 1.77 | |
| O-Ring | ||||
| 104 | 1610210160 | 3.44 | 4.09 | |
| Haltering | ||||
| 106 | 1610499073 | 6.73 | 8.01 | |
| Lagerbuchse | ||||
| 111 | 1610290064 | 1.49 | 1.77 | |
| Sechskantmutter | ||||
| 112 | 1613300008 | 2.40 | 2.86 | |
| Blechschraube | ||||
| 113 | 1613435009 | 1.49 | 1.77 | |
| Nadelkranz | ||||
| 117 | 1610913029 | 4.18 | 4.97 | |
| Anschlaghülse | ||||
| 120 | 1610590019 | 16.79 | 19.98 | |
| Schraube | ||||
| 126 | 2603490022 | 1.00 | 1.19 | |
| Dichtrahmen | ||||
| 138 | 1611015053 | 11.37 | 13.53 | |
| Radial-Wellendichtring | ||||
| 141 | 1610290066 | 9.67 | 11.51 | |
| Radial-Wellendichtring | ||||
| 142 | 1610290069 | 5.81 | 6.91 | |
| Sprengring | ||||
| 143 | 1614601021 | 7.46 | 8.88 | |
| Stützscheibe | ||||
| 144 | 1610251006 | 5.81 | 6.91 | |
| Sicherungsring | ||||
| 145 | 1610119012 | 2.40 | 2.86 | |
| O-Ring | ||||
| 146 | 1610210202 | 1.49 | 1.77 | |
| Sicherungsring | ||||
| 154 | 2916660023 | 4.94 | 5.88 | |
| Sprengring | ||||
| 155 | 1614601020 | 1.49 | 1.77 | |
| Dämpfungsring | ||||
| 160 | 1610290095 | 10.90 | 12.97 | |
| Dämpfungsring | ||||
| 161 | 1610290094 | 4.18 | 4.97 | |
| O-Ring | ||||
| 162 | 1610210204 | 5.81 | 6.91 | |
| Dichtring | ||||
| 163 | 1610290065 | 8.35 | 9.94 | |
| Kugel | ||||
| 164 | 1903230011 | 2.40 | 2.86 | |
| O-Ring | ||||
| 165 | 1610210079 | 5.81 | 6.91 | |
| Radial-Wellendichtring | ||||
| 167 | 1610283033 | 6.73 | 8.01 | |
| O-Ring | ||||
| 168 | 1610210144 | 4.94 | 5.88 | |
| O-Ring | ||||
| 168 | 1610210186 | 2.08 | 2.48 | |
| Torx-Linsenschraube | ||||
| 171 | 1613435016 | 2.08 | 2.48 | |
| Torx-Linsenschraube | ||||
| 172 | 1613435013 | 2.08 | 2.48 | |
| Torx-Linsenschraube | ||||
| 174 | 1613435012 | 2.08 | 2.48 | |
| Blechschraube | ||||
| 175 | 2912401018 | 1.00 | 1.19 | |
| Torx-Linsenschraube | ||||
| 176 | 1613435012 | 2.08 | 2.48 | |
| Blechschraube | ||||
| 177 | 1603435051 | 2.08 | 2.48 | |
| Torx-Linsenschraube | ||||
| 177 | 2603490024 | 1.49 | 1.77 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 183 | 1610116007 | |||
| Dämpfungsring | ||||
| 184 | 1610290096 | 2.86 | 3.40 | |
| Druckfeder | ||||
| 192 | 1614611019 | 2.40 | 2.86 | |
| Torx-Linsenschraube | ||||
| 195 | 1613490015 | 2.40 | 2.86 | |
| Kombi-Schraube | ||||
| 196 | 1613435019 | 1.49 | 1.77 | |
| Schalthebel | ||||
| 198 | 1618900001 | 5.81 | 6.91 | |
| Faltenbalg | ||||
| 200 | 1610284000 | 9.67 | 11.51 | |
| Schalthaken | ||||
| 202 | 1611010006 | 4.94 | 5.88 | |
| Fetttube | ||||
| 661 | 1615430010 | 5.96 | 7.09 | |
| Tragkasten | ||||
| 691 | 1615438461 | 47.53 | 56.56 | |
| Anker | ||||
| 803 | 1614011098 | 122.80 | 146.13 | |
| Netzanschlussleitung | ||||
| 805 | 1617000723 | 27.81 | 33.09 | |
| Typschild | ||||
| 808 | 160111A3H5 | 2.40 | 2.86 | |
| Kohlebürstensatz | ||||
| 811 | 1617014144 | 17.60 | 20.94 | |
| Zylinderschraube | ||||
| 816 | 1609271281 | 1.00 | 1.19 | |
| Spiralfeder | ||||
| 817 | 1614652004 | 7.46 | 8.88 | |
| Zylinderschraube | ||||
| 818 | 2910011082 | 1.00 | 1.19 | |
| Lagerbuchse | ||||
| 821 | 1617000A02 | 23.90 | 28.44 | |
| Lagerachse | ||||
| 825 | 1617000706 | 11.37 | 13.53 | |
| Stützscheibe | ||||
| 830 | 1617000717 | 5.81 | 6.91 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 831 | 1617000720 | |||
| Schlagwerkgehäuse | ||||
| 840 | 1617000A06 | 155.51 | 185.06 | |
| Schlagbolzen | ||||
| 841 | 1617000899 | 43.12 | 51.31 | |
| Schaltgabel | ||||
| 849 | 1617000839 | 23.90 | 28.44 | |
| Führungsbuchse | ||||
| 854 | 1617000718 | 31.42 | 37.39 | |
| Hammerkolben | ||||
| 856 | 1617000A04 | 23.90 | 28.44 | |
| Stirnradkupplung | ||||
| 860 | 1607000F00 | 47.53 | 56.56 | |
| Gehäusedeckel | ||||
| 873 | 1617000A05 | 71.68 | 85.30 | |
| Zusatzhandgriff | ||||
| 884 | 1607000F30 | 27.81 | 33.09 | |
| Zusatzhandgriff | ||||
| 886 | 1607000F31 | 12.82 | 15.26 | |
| Zusatzhandgriff | ||||
| 886 | 1617000459 | 12.82 | 15.26 | |
| Federpaket | ||||
| 891 | 1617000A26 | 23.90 | 28.44 | |
| Verschleissteilsatz | ||||
| 897 | 1617000719 | 47.53 | 56.56 | |
