Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3611B64001 ( GBH5-40DCE )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

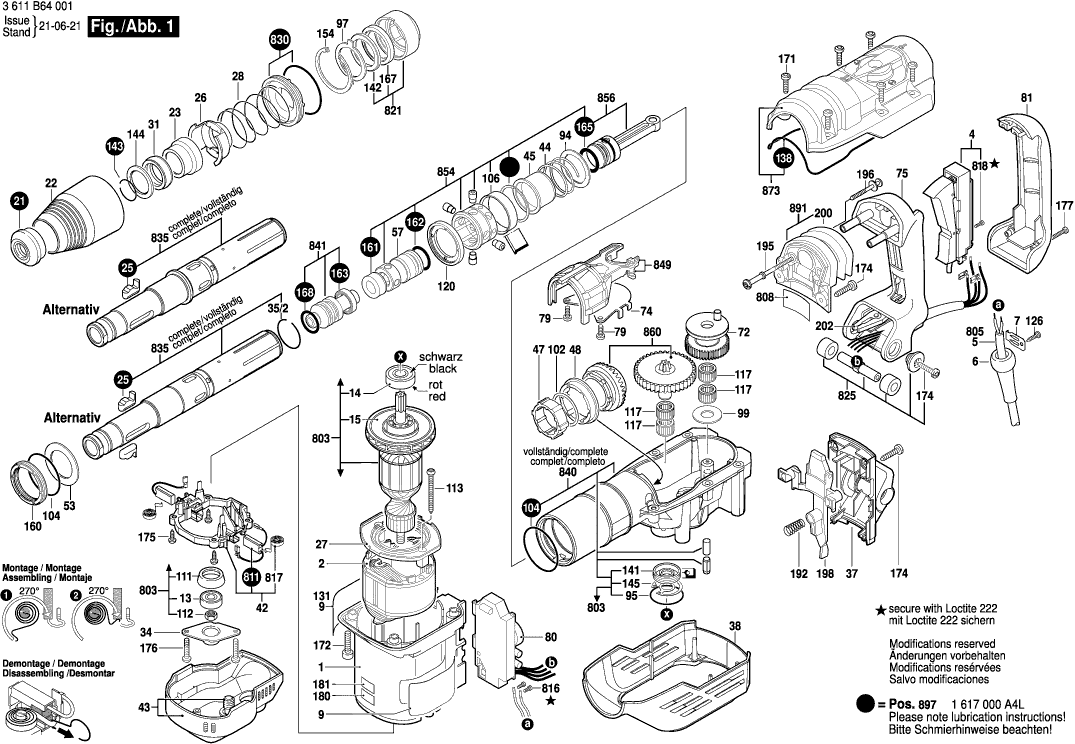

Zeichnungen der Bosch 3611B64001 ( GBH5-40DCE )

Teileliste der Bosch 3611B64001 ( GBH5-40DCE )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer
Motorgehäuse BLAU
1 1615102161 23.75 28.26
Polschuh 220-240V
2 1614220123 36.85 43.85
Schalter
4 1617200120 12.41 14.77
Tülle Ø8,7-Ø9,6x66 MM
6 1600703035 2.24 2.67
Befestigungsschelle
7 1601302018 1.18 1.40
Firmenschild
9 160111C0U6 1.94 2.31
Rillenkugellager 8x24x8
13 1610900026 9.53 11.34
Rillenkugellager 12x32x10
14 1610905041 8.45 10.06
Lüfter
15 1616610090 9.53 11.34
Schutzkappe
21 1610508038 5.83 6.94
Schutzhülse
22 1610591027 5.33 6.34
Anschlaghülse
23 1610520001 9.53 11.34
Sperrkörper
25 1612300036 10.73 12.77
Schaltscheibe
26 1610290076 5.33 6.34
Luftleitring
27 1610591028 1.94 2.31
Druckfeder
28 1614621000 2.24 2.67
Dämpfungsring
31 1610290049 2.24 2.67
Flansch
34 1610516013 1.18 1.40
Sicherungsring
35/2 160015001F 1.70 2.02
Lagerbock
37 1615500393 6.54 7.78
Abdeckhaube BLAU
38 1615190159 12.41 14.77
Bürstenhalter
42 1614336085 33.45 39.81
Lüfterdeckel SCHWARZ
43 1615500410 10.73 12.77
Druckfeder
44 1614617004 2.24 2.67
Steuerhülse
45 1610499070 13.93 16.58
Zahnhülse
47 1610300064 5.33 6.34
Schaltring
48 1616334012 4.10 4.88
Stirnradkupplung
51 1607000E7U 113.29 134.82
Lagerscheibe
53 1610290068 2.71 3.22
Schläger
57 1618710091 23.75 28.26
Exzenterzahnrad
72 1600A014S9 23.75 28.26
Führungsplatte
74 1611921001 1.94 2.31
Handgriff BLAU
75 1615132118 44.82 53.34
Torx-Linsenschraube M5x12-TORX,T25 SILBER
79 1613435015 1.94 2.31
Drehzahlregler
80 1617233047 73.72 87.73
Griffschale SCHWARZ
81 1615132088 18.19 21.65
Zusatzhandgriff
84 160202507H 8.45 10.06
Zusatzhandgriff M10
84 1612025060 5.83 6.94
Klemmhalter
85 1618040074 4.10 4.88
Hammerschraube M8x40 MM
86 1613490002 3.31 3.94
Spannband Ø62 MM
87 1611316019 3.31 3.94
Anlaufscheibe
94 1610102056 2.24 2.67
O-Ring 32,0x1,5 MM
95 1610210173 1.70 2.02
Sicherungsscheibe
97 1610031005 2.71 3.22
Lagerscheibe
99 1610102059 1.94 2.31
Ausgleichscheibe 0,3 MM
102 1610102057 1.18 1.40
Ausgleichscheibe 0,2 MM
102 1610102058 1.18 1.40
O-Ring 52,0x2,0 MM
104 1610210160 2.71 3.22
Haltering
106 1610499073 5.33 6.34
Lagerbuchse
111 1610290064 1.18 1.40
Sechskantmutter DIN 936-M8x1-8
112 1613300008 1.94 2.31
Blechschraube ST-4,8x57,5-TORX,T20
113 1613435009 1.18 1.40
Nadelkranz
117 1610913029 3.31 3.94
Anschlaghülse
120 1610590019 13.93 16.58
Schraube 4x16
126 2603490022 0.83 0.99
Dichtrahmen
138 1611015053 8.45 10.06
Radial-Wellendichtring
141 1610290066 7.58 9.02
Radial-Wellendichtring
142 1610290069 4.70 5.59
Sprengring DIN 7993-28x2
143 1614601021 5.33 6.34
Stützscheibe
144 1610251006 4.70 5.59
Sicherungsring
145 1610119012 1.70 2.02
Sicherungsring DIN 472 52x2MM
154 2916660023 4.10 4.88
Dämpfungsring
160 1610290095 8.45 10.06
Dämpfungsring
161 1610290094 3.31 3.94
O-Ring 22,5x3,5 MM
162 1610210204 4.10 4.88
Dichtring
163 1610290065 5.83 6.94
O-Ring 22,0x4,0 MM
165 1610210079 4.70 5.59
Radial-Wellendichtring
167 1610283033 5.33 6.34
O-Ring 22,0x3,0 MM
168 1610210144 3.31 3.94
Torx-Linsenschraube M5x20-TORX,T25 SILBER
171 1613435016 1.18 1.40
Torx-Linsenschraube M6x30-TORX,T30 SILBER
172 1613435013 1.70 2.02
Torx-Linsenschraube M4,8x25-TORX,T25 SILBER
174 1613435012 1.70 2.02
Blechschraube DIN7981-ST3,9x13-C-Z
175 2912401018 0.83 0.99
Torx-Linsenschraube M4,8x25-TORX,T25 SILBER
176 1613435012 1.70 2.02
Blechschraube ST3,9x32 SILBER
177 1603435051 1.70 2.02
Torx-Linsenschraube 4x25
177 2603490024 1.18 1.40
Druckfeder
192 1614611019 1.94 2.31
Torx-Linsenschraube
195 1613490015 1.94 2.31
Kombi-Schraube
196 1613435019 1.18 1.40
Schalthebel
198 1618900001 4.70 5.59
Faltenbalg
200 1610284000 7.58 9.02
Schalthaken
202 1611010006 4.10 4.88
Fettube 30 ML
661 1615430010 5.33 6.34
Tragkasten
691 1615438461 40.61 48.33
Anker 220-240V
803 1614011098 101.94 121.31
Typschild
808 160111A3H5 1.94 2.31
Kohlebürstensatz
811 1617014144 15.71 18.69
Zylinderschraube
816 1609271281 0.83 0.99
Spiralfeder
817 1614652004 5.83 6.94
Zylinderschraube DIN 84-AM3,5x6-5.8
818 2910011082 0.83 0.99
Lagerbuchse
821 1617000A02 20.42 24.30
Lagerachse
825 1617000706 9.53 11.34
Stützscheibe
830 1617000478 5.33 6.34
Hammerrohr
835 1617000A4J 148.65 176.89
Schlagwerkgehäuse
840 1617000A06 130.32 155.08
Schlagwerkgehäuse
840 1617000A03 106.68 126.95
Schlagbolzen
841 1617000899 36.85 43.85
Schaltgabel
849 1617000839 20.42 24.30
Führungsbuchse
854 1617000718 26.84 31.94
Hammerkolben
856 1617000A04 20.42 24.30
Tandwielkoppeling
860 1607000F00 39.90 47.48
Gehäusedeckel
873 1617000A05 60.65 72.17
Zusatzhandgriff Ø62 MM SCHWARZ
884 1612025055 36.85 43.85
Zusatzhandgriff
884 1607000F30 23.75 28.26
Zusatzhandgriff
886 1607000F31 10.73 12.77
Zusatzhandgriff M8 SCHWARZ
886 1617000459 10.73 12.77
Fetttube 225 ML
890 1615430015 33.45 39.81
Federpaket
891 1617000A26 20.42 24.30
Verschleissteilsatz
897 1617000A4L 55.25 65.75
