Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0611241703 ( GBH5-40DE )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Bosch 0611241703 ( GBH5-40DE )

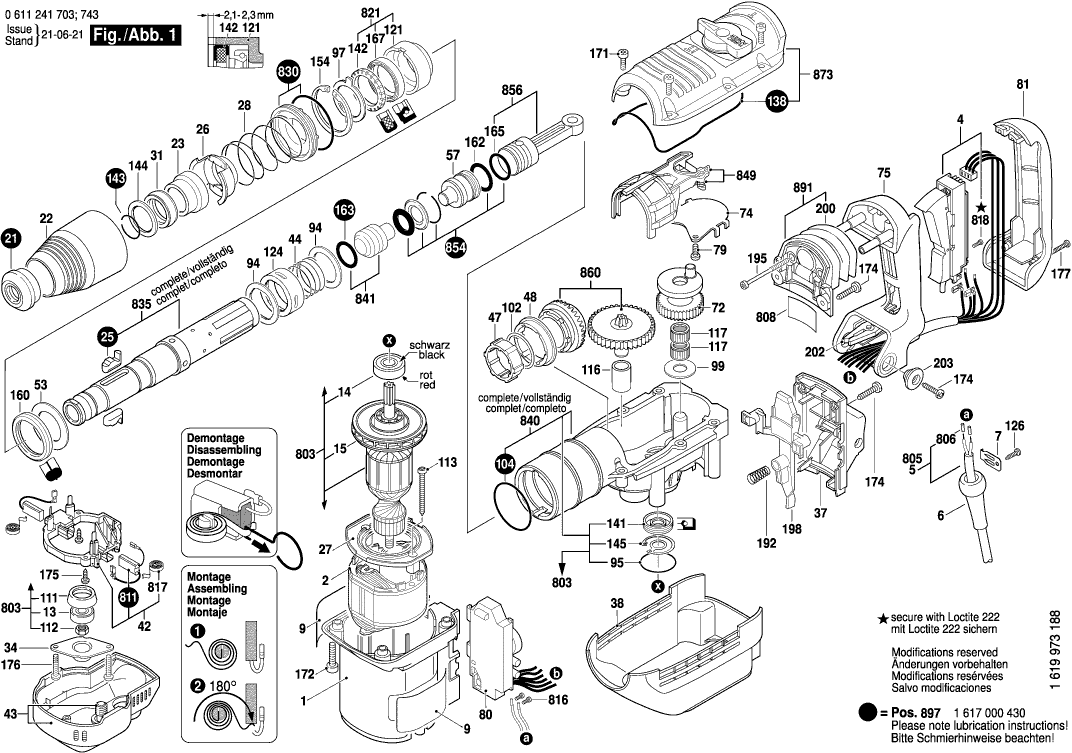

Teilezeichnung 1
Zum Vergrößern anklicken

Teilezeichnung 2
Zum Vergrößern anklicken

Teileliste der Bosch 0611241703 ( GBH5-40DE )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Nicht mehr lieferbar, kein Ersatz
1 1615102155

Polschuh 220-240V
2 1614220123 36.85 43.85

Schalter
4 1617200101 20.42 24.30

Tülle Ø8,7-Ø9,6x66 MM
6 1600703035 2.24 2.67

Befestigungsschelle
7 1601302018 1.18 1.40

Firmenschild
9 1611110C42 3.31 3.94

Rillenkugellager 8x24x8
13 1610900026 9.53 11.34

Rillenkugellager 12x32x10
14 1610905041 8.45 10.06

Lüfter
15 1616610090 9.53 11.34

Schutzkappe
21 1610508038 5.83 6.94

Schutzhülse
22 1610591027 5.33 6.34

Anschlaghülse
23 1610520001 9.53 11.34

Sperrkörper
25 1612300036 10.73 12.77

Schaltscheibe
26 1610290076 5.33 6.34

Luftleitring
27 1610591028 1.94 2.31

Druckfeder
28 1614621000 2.24 2.67

Dämpfungsring
31 1610290049 2.24 2.67

Flansch
34 1610516013 1.18 1.40

Lagerbock
37 1615500315 4.70 5.59

Abdeckhaube
38 1615190101 12.41 14.77

Bürstenhalter
42 1614336046 33.45 39.81

Lüfterdeckel SCHWARZ
43 1615500410 10.73 12.77

Druckfeder
44 1614617003 1.94 2.31

Zahnhülse
47 1610300064 5.33 6.34

Schaltring
48 1616334012 4.10 4.88

Stirnradkupplung
51 1607000E7U 113.29 134.82

Lagerscheibe
53 1610290068 2.71 3.22

Schläger
57 1618710074 20.42 24.30

Exzenterzahnrad
72 1616317064 57.10 67.95

Exzenterzahnrad
72 1600A014S8 36.85 43.85

Führungsplatte
74 1611921001 1.94 2.31

Handgriff BLAU
75 1615132087 40.61 48.33

Torx-Linsenschraube M5x12-TORX,T25 SILBER
79 1613435015 1.94 2.31

Drehzahlregler 220-240V
80 1617233032 67.25 80.03

Griffschale SCHWARZ
81 1615132088 18.19 21.65

Zusatzhandgriff
84 160202507H 8.45 10.06

Klemmhalter
85 1618040074 4.10 4.88

Hammerschraube M8x40 MM
86 1613490002 3.31 3.94

Spannband Ø62 MM
87 1611316019 3.31 3.94

Anlaufscheibe
94 1610102056 2.24 2.67

O-Ring 32,0x1,5 MM
95 1610210173 1.70 2.02

Sicherungsscheibe
97 1610031005 2.71 3.22

Lagerscheibe
99 1610102059 1.94 2.31

Ausgleichscheibe 0,3 MM
102 1610102057 1.18 1.40

Ausgleichscheibe 0,2 MM
102 1610102058 1.18 1.40

O-Ring 52,0x2,0 MM
104 1610210160 2.71 3.22

Lagerbuchse
111 1610290064 1.18 1.40

Sechskantmutter DIN 936-M8x1-8
112 1613300008 1.94 2.31

Blechschraube ST-4,8x57,5-TORX,T20
113 1613435009 1.18 1.40

Innenring
116 1610311017 5.33 6.34

Nadelkranz
117 1610913029 3.31 3.94

Lagerbuchse
121 1610328019 12.41 14.77

Bundhülse
124 1619P10303 4.10 4.88

Blechschraube DIN 7971-ST3,9x16-F
126 2910211019 0.83 0.99

Dichtrahmen
138 1611015053 8.45 10.06

Radial-Wellendichtring
141 1610290066 7.58 9.02

Radial-Wellendichtring
142 1610290069 4.70 5.59

Sprengring DIN 7993-28x2
143 1614601021 5.33 6.34

Stützscheibe
144 1610251006 4.70 5.59

Sicherungsring
145 1610119012 1.70 2.02

Sicherungsring DIN 472 52x2MM
154 2916660023 4.10 4.88

Dämpfungsring
160 1610210161 2.24 2.67

O-Ring 22,0x3,5 MM
162 1610210163 4.10 4.88

Dichtring
163 1610290065 5.83 6.94

O-Ring 22,0x4,0 MM
165 1610210079 4.70 5.59

Radial-Wellendichtring
167 1610283033 5.33 6.34

Torx-Linsenschraube M5x20-TORX,T25 SILBER
171 1613435016 1.18 1.40

Torx-Linsenschraube M6x30-TORX,T30 SILBER
172 1613435013 1.70 2.02

Torx-Linsenschraube M4,8x25-TORX,T25 SILBER
174 1613435012 1.70 2.02

Blechschraube DIN7981-ST3,9x13-C-Z
175 2912401018 0.83 0.99

Torx-Linsenschraube M4,8x25-TORX,T25 SILBER
176 1613435012 1.70 2.02

Blechschraube ST3,9x32 SILBER
177 1603435051 1.70 2.02

Druckfeder
192 1614611019 1.94 2.31

Nicht mehr lieferbar, kein Ersatz
195 1613435020

Schalthebel
198 1618900001 4.70 5.59

Faltenbalg
200 1610284000 7.58 9.02

Schalthaken
202 1611010006 4.10 4.88

Lagerscheibe SILBER
203 1610322009 1.18 1.40

Fettube 30 ML
661 1615430010 5.33 6.34

Tragkasten
691 1615438461 40.61 48.33

Anker 220-240V
803 1614011098 101.94 121.31

Netzanschlussleitung
805 1617000723 23.75 28.26

Aderendhülse
806 3604477009 1.18 1.40

Typschild
808 160111A3H5 1.94 2.31

Kohlebürstensatz
811 1617014144 15.71 18.69

Zylinderschraube
816 1609271281 0.83 0.99

Spiralfeder
817 1614652004 5.83 6.94

Zylinderschraube DIN 84-AM3,5x6-5.8
818 2910011082 0.83 0.99

Lagerbuchse
821 1617000842 18.19 21.65

Stützscheibe
830 1617000478 5.33 6.34

Hammerrohr
835 1617000433 168.86 200.94

Schlagwerkgehäuse
840 1617000840 67.25 80.03

Schlagbolzen
841 1617000460 20.42 24.30

Schaltgabel
849 1617000839 20.42 24.30

Anschlagscheibe
854 1617000461 13.93 16.58

Hammerkolben
856 1617000843 18.19 21.65

Stirnradkupplung
860 1607000E7U 113.29 134.82

Stirnradkupplung
860 1617000A37 95.99 114.23

Nicht mehr lieferbar, kein Ersatz
873 1617000861

Zusatzhandgriff Ø62 MM SCHWARZ
884 1612025055 36.85 43.85

Zusatzhandgriff M8 SCHWARZ
886 1617000459 10.73 12.77

Federpaket
891 1617000853 18.19 21.65

Ölbehälter 1000 ML
895 1615430019 55.25 65.75

Verschleissteilsatz
897 1617000430 29.75 35.40

Ölbehälter 50 ML
898 1615437511 11.88 14.14
