Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0601136103 ( GBM1 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

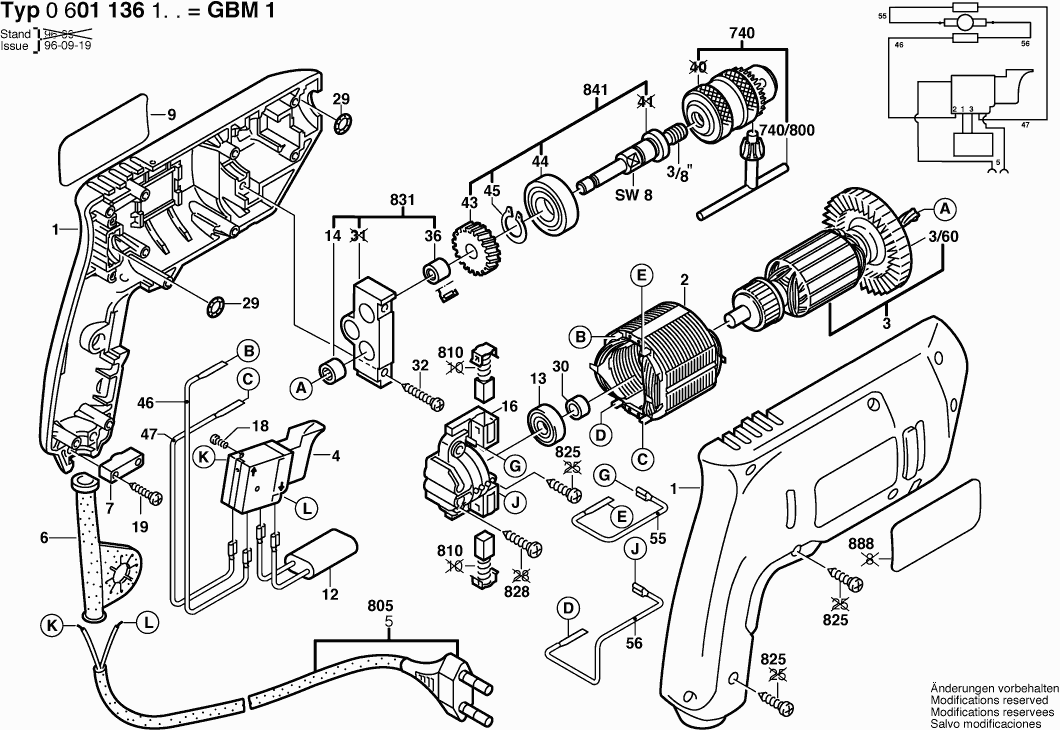

Zeichnungen der Bosch 0601136103 ( GBM1 )
Teileliste der Bosch 0601136103 ( GBM1 )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gehäuseschale BLAU | ||||
| 1 | 2605104342 | 11.88 | 14.14 | |
| Polschuh 220-230V | ||||
| 2 | 2604220506 | 13.93 | 16.58 | |
| Anker 230V | ||||
| 3 | 2604010838 | 36.85 | 43.85 | |
| Lüfter | ||||
| 3/60 | 2606610027 | 2.24 | 2.67 | |
| Ein/Aus-Schalter | ||||
| 4 | 2607200276 | 11.88 | 14.14 | |
| Tülle Ø8,8 MM | ||||
| 6 | 2600707061 | 1.94 | 2.31 | |
| Tülle Ø7x8,4 MM | ||||
| 6 | 2600707062 | 1.18 | 1.40 | |
| Leitungshalter | ||||
| 7 | 2601035001 | 1.18 | 1.40 | |
| Firmenschild SONNENSEITE | ||||
| 9 | 2609130059 | 2.71 | 3.22 | |
| Entstörkondensator | ||||
| 12 | 2607329128 | 2.71 | 3.22 | |
| Kugellager 7x19x6 | ||||
| 13 | 2600905032 | 4.10 | 4.88 | |
| Nadellager Ø8x8 MM | ||||
| 14 | 2600917003 | 2.24 | 2.67 | |
| Bürstenplatte | ||||
| 16 | 2605807039 | 5.83 | 6.94 | |
| Zylinderschraube M3x6,5-4.8 | ||||
| 18 | 2603410001 | 1.18 | 1.40 | |
| Blechschraube DIN 7981-ST3,9x16-C-H | ||||
| 19 | 2910611019 | 2.24 | 2.67 | |
| O-Ring 5,0x1,5 MM | ||||
| 29 | 1900210000 | 1.18 | 1.40 | |
| Distanzring | ||||
| 30 | 2600209004 | 1.94 | 2.31 | |
| Torx-Linsenschraube 4x25 | ||||
| 32 | 2603490024 | 1.18 | 1.40 | |
| Verschlussdeckel | ||||
| 33 | 2605500111 | 1.18 | 1.40 | |
| Nadelhülse | ||||
| 36 | 2600917004 | 2.71 | 3.22 | |
| Stirnrad Z=55 | ||||
| 43 | 2606319060 | 13.93 | 16.58 | |
| Rillenkugellager 6200-2Z DIN 625 | ||||
| 44 | 1900905232 | 18.19 | 21.65 | |
| Sicherungsring Din 471-10x1mm-fst | ||||
| 45 | 2916650001 | 1.94 | 2.31 | |
| Verbindungsleitung | ||||
| 46 | 2604448152 | 1.18 | 1.40 | |
| Verbindungsleitung | ||||
| 47 | 2604448153 | 1.18 | 1.40 | |
| Verbindungsleitung L=52MM WEISS | ||||
| 55 | 2604448016 | 1.18 | 1.40 | |
| Verbindungsleitung L=88 MM WEISS | ||||
| 56 | 2604448034 | 1.18 | 1.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 740 | 1608571047 | |||
| Bohrfutterschlüssel SG2 | ||||
| 740/800 | 2607950007 | 5.33 | 6.34 | |
| Netzanschlussleitung EU 4,15m 2 x 1,0mm H07 RN-F | ||||
| 805 | 1607000227 | 20.42 | 24.30 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 810 | 2607014004 | |||
| Blechschraube DIN 7981-B2,9x16-C-H | ||||
| 825 | 2910611007 | 0.83 | 0.99 | |
| Blechschraube DIN 7981-ST3,9x19-C-H | ||||
| 828 | 2910611020 | 1.18 | 1.40 | |
| Lagerbrücke | ||||
| 831 | 2605807922 | 12.41 | 14.77 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 841 | 2606135916 | |||
| Typschild | ||||
| 888 | 160111A3H3 | 1.94 | 2.31 | |
