Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0601931566 ( GBM12VES )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Bosch 0601931566 ( GBM12VES )

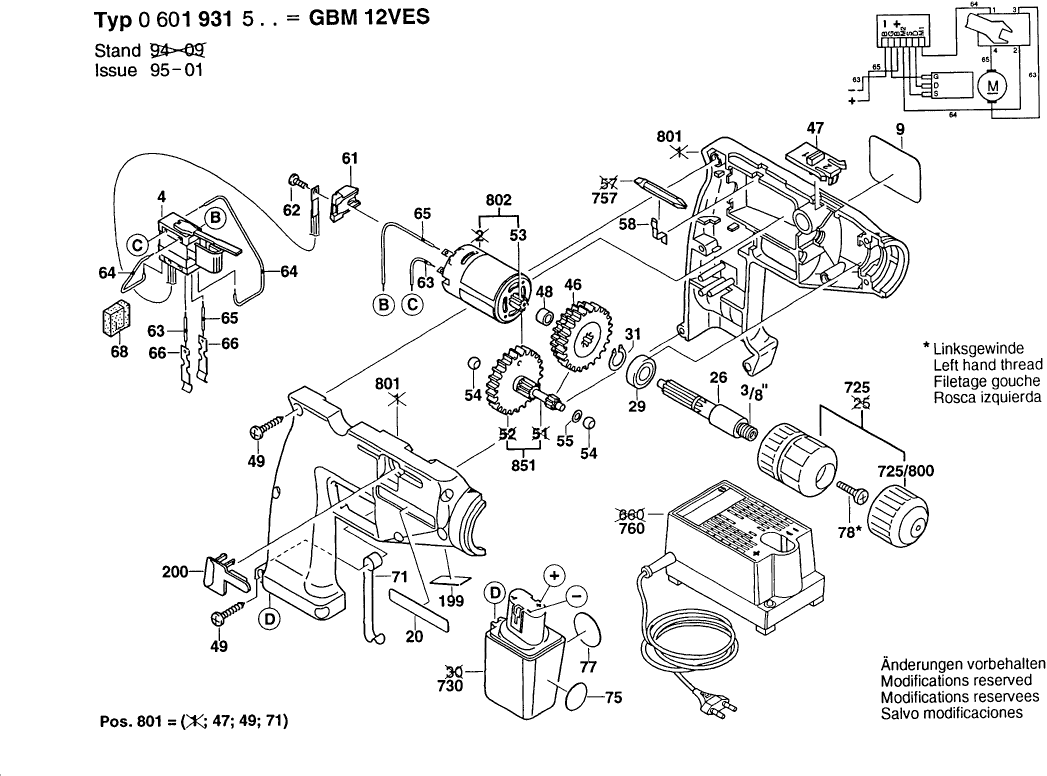

Teilezeichnung 1
Zum Vergrößern anklicken

Teileliste der Bosch 0601931566 ( GBM12VES )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Ein/Aus-Schalter
4 2607200302 40.61 48.33

Klebeschild SONNENSEITE
9 2601118179 1.70 2.02

Hinweisschild SCHATTENSEITE
20 2601118802 0.83 0.99

Bohrspindel 3/8"
26 2606309026 8.45 10.06

Rillenkugellager 10x26x8
29 1900905120 7.58 9.02

Sicherungsring Din 471-10x1mm-fst
31 2916650001 1.94 2.31

Stirnrad Z=58/67
46 1609340007 11.88 14.14

Verstellschieber SCHWARZ
47 2601099027 1.18 1.40

Sinterbuchse
48 2600301011 1.18 1.40

Schraube 4x16
49 2603490022 0.83 0.99

Ritzel Z=11
53 2606316112 3.31 3.94

Sinterbuchse
54 2600302002 1.18 1.40

Ausgleichscheibe 0,3 MM DICK
55 2600100636 1.18 1.40

Haltefeder
58 2601250002 1.18 1.40

Kühlkörper
61 2605715000 3.31 3.94

Linsenschraube DIN 7985-M3x8-4.8
62 2910641050 0.83 0.99

Verbindungsleitung L=79 MM WEISS
63 2604413004 1.18 1.40

Verbindungsleitung L=52 MM WEISS
64 2604413005 1.18 1.40

Kontaktfeder
66 2601324012 1.18 1.40

Staubschutz
68 2601010038 1.18 1.40

Nicht mehr lieferbar, kein Ersatz
71 2601251003

Klebeschild
75 2601118428 2.71 3.22

Hinweisschild
77 2601118901 2.71 3.22

Senkschraube M5x20
78 2609110721 1.70 2.02

Nicht mehr lieferbar, kein Ersatz
199 1601110265

Füllstück BLAU
200 2605510027 1.18 1.40

Nicht mehr lieferbar, kein Ersatz
725 2608572010

Schutzklappe
725/800 2600591006 10.73 12.77

Nicht mehr lieferbar, kein Ersatz
730 2607335021

Schrauberklinge 6 MM
757 1609200147 2.71 3.22

Schnell-Lader EU 230/7,2-24V, 1h
760 2607224425 130.32 155.08

Schnell-Lader EU 230/7,2-14,4V, 30 MIN.
760 2607224701 101.94 121.31

Gehäuseschale BLAU
801 2605104776 18.19 21.65

Gleichstrommotor 12V
802 2607022910 26.84 31.94

Zahnwelle Z=10/19/81
851 1609340005 12.41 14.77

Keine Informationen verfügbar, nicht bestellbar
899 0601931520
