Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601AB2002 ( GBM13-2RE )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

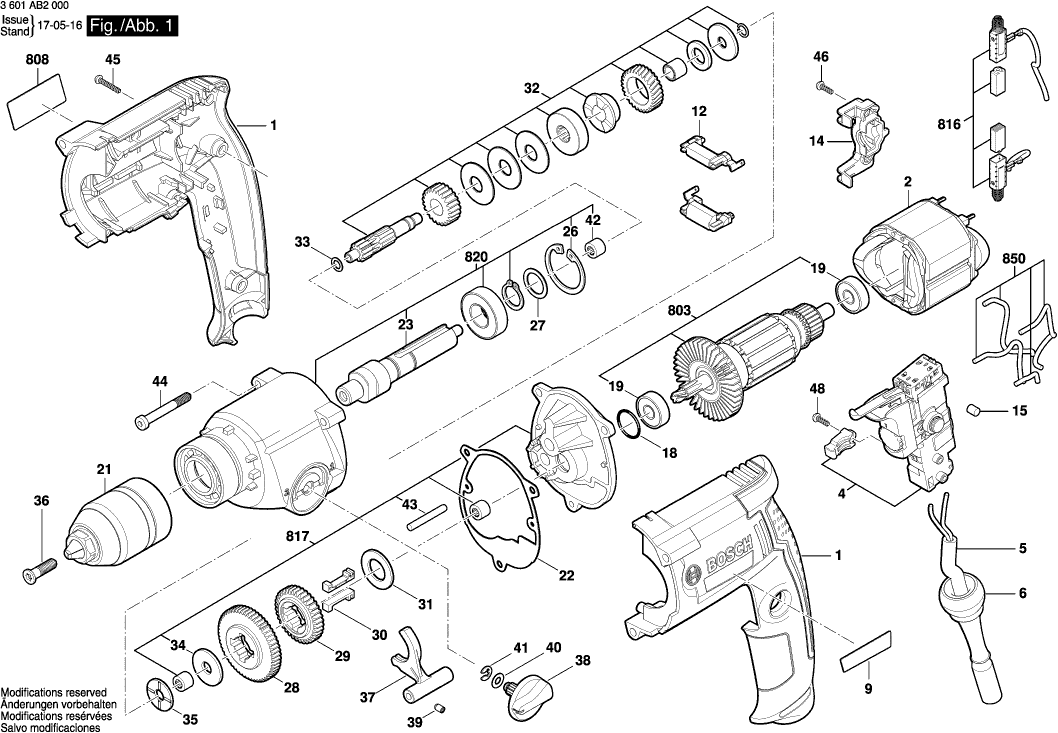

Zeichnungen der Bosch 3601AB2002 ( GBM13-2RE )
Teileliste der Bosch 3601AB2002 ( GBM13-2RE )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse | ||||
| 1 | 16051082FA | 20.39 | 24.26 | |
| Polschuh 230-240V | ||||
| 2 | 1614220212 | 17.60 | 20.94 | |
| Schalter | ||||
| 4 | 160720030G | 26.62 | 31.68 | |
| Netzanschlussleitung EU 4,15m 2 x 1,0mm H07 RN-F | ||||
| 5 | 1607000392 | 17.60 | 20.94 | |
| Tülle Ø7,3-Ø8,6x66 MM | ||||
| 6 | 1600703034 | 2.18 | 2.59 | |
| Firmenschild | ||||
| 9 | 160111C0VJ | 2.18 | 2.59 | |
| Entstörfilter | ||||
| 12 | 1617328032 | 6.53 | 7.77 | |
| Lagerbrücke | ||||
| 14 | 1618B0080A | 1.70 | 2.02 | |
| Dämpfungsgummi | ||||
| 15 | 2603100056 | 1.32 | 1.57 | |
| O-Ring | ||||
| 18 | 160021005W | 1.00 | 1.19 | |
| Rillenkugellager 8x22x7 | ||||
| 19 | 1600905032 | 5.27 | 6.27 | |
| Kugellager 8x22x7 | ||||
| 19 | 2609110153 | 5.27 | 6.27 | |
| Schnellspannbohrfutter | ||||
| 21 | 1600A0033L | 91.33 | 108.68 | |
| Flachdichtung | ||||
| 22 | 1600A002NH | 1.32 | 1.57 | |
| Bohrspindel | ||||
| 23 | 1600A002RA | 15.61 | 18.58 | |
| Sicherungsbügel DIN 472-32x1,2 MM | ||||
| 26 | 2916660013 | 1.90 | 2.26 | |
| Ausgleichscheibe 0,5 MM | ||||
| 27 | 2600100695 | 1.32 | 1.57 | |
| Stirnrad | ||||
| 28 | 1600A003NU | 11.02 | 13.11 | |
| Stirnrad | ||||
| 29 | 1600A002NJ | 11.02 | 13.11 | |
| Flachkeil | ||||
| 30 | 2602300033 | 5.27 | 6.27 | |
| Ausgleichscheibe 1,5 MM | ||||
| 31 | 2600101668 | 2.52 | 3.00 | |
| Vorgelege | ||||
| 32 | 1600A002NK | 55.56 | 66.12 | |
| Ausgleichscheibe 0,3 MM | ||||
| 33 | 2600100607 | 1.32 | 1.57 | |
| Unterlegscheibe | ||||
| 34 | 1600A002NV | 3.04 | 3.62 | |
| Nadelhülse | ||||
| 35 | 1600A002NW | 1.32 | 1.57 | |
| Verstellschieber | ||||
| 37 | 1600A011KX | 3.04 | 3.62 | |
| Drehknopf | ||||
| 38 | 1600A00381 | 1.90 | 2.26 | |
| Rastkappe | ||||
| 39 | 2600590006 | 1.32 | 1.57 | |
| Distanzscheibe | ||||
| 40 | 2600100618 | 1.00 | 1.19 | |
| Sicherungsscheibe 4 DIN 6799 | ||||
| 41 | 2916080907 | 1.90 | 2.26 | |
| Nadellager Ø6 MM | ||||
| 42 | 2600914010 | 2.52 | 3.00 | |
| Zylinderstift DIN 6325-4M6x32 | ||||
| 43 | 2917530106 | 3.71 | 4.41 | |
| Schaftschraube | ||||
| 44 | 2603435085 | 1.00 | 1.19 | |
| Blechschraube | ||||
| 45 | 1619P00219 | 1.00 | 1.19 | |
| Linsenkopfschraube 3x10 ST | ||||
| 46 | 1613435034 | 1.00 | 1.19 | |
| Torx-Linsenschraube 3x10 | ||||
| 48 | 2603490017 | 1.90 | 2.26 | |
| Anker 230-240V | ||||
| 803 | 1600A004MT | 50.23 | 59.77 | |
| Typschild | ||||
| 808 | 160111A3U2 | 1.94 | 2.31 | |
| Kohlebürstensatz | ||||
| 816 | 1617014146 | 10.68 | 12.71 | |
| Zwischenflansch | ||||
| 817 | 1600A004MW | 22.88 | 27.23 | |
| Getriebegehäuse | ||||
| 820 | 160580658L | 55.56 | 66.12 | |
| Verbindungskabel | ||||
| 850 | 1600A004MX | 5.96 | 7.09 | |
