Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0601169003 ( GBM13-2 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

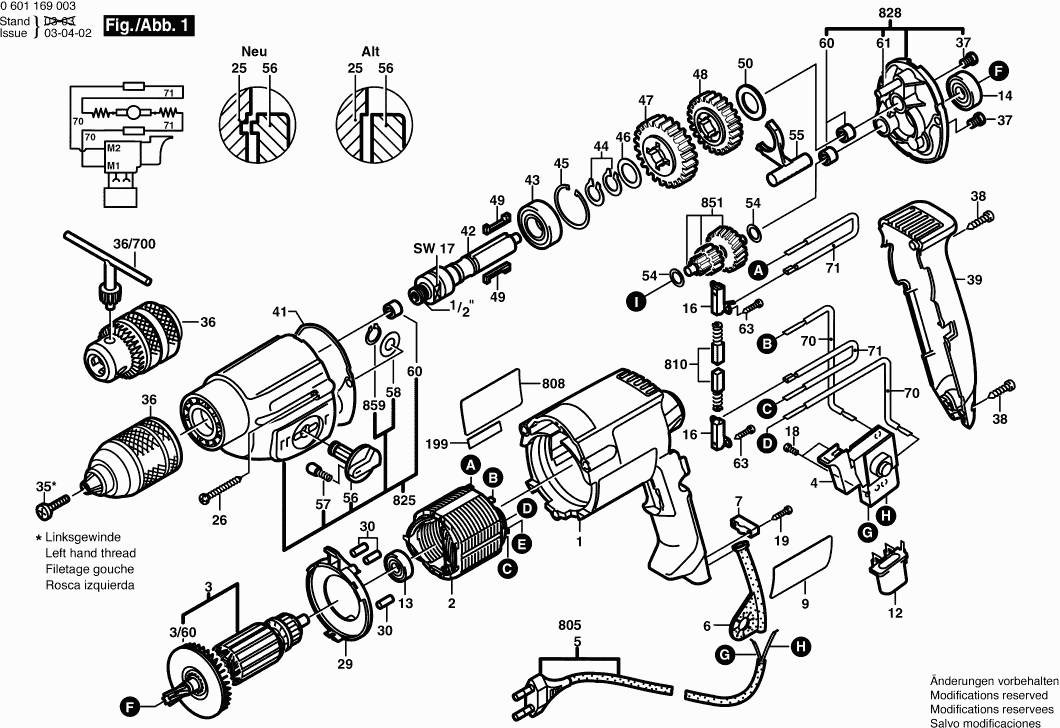

Zeichnungen der Bosch 0601169003 ( GBM13-2 )
Teileliste der Bosch 0601169003 ( GBM13-2 )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse BLAU | ||||
| 1 | 2605104332 | 13.93 | 16.58 | |
| Polschuh 220-230v | ||||
| 2 | 2604220429 | 20.42 | 24.30 | |
| Anker 220-240V | ||||
| 3 | 2604010575 | 49.56 | 58.98 | |
| Lüfter | ||||
| 3/60 | 2606610027 | 2.24 | 2.67 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 4 | 2607200365 | |||
| Tülle Ø6,9 MM | ||||
| 6 | 2600707059 | 2.24 | 2.67 | |
| Leitungshalter | ||||
| 7 | 2601035001 | 1.18 | 1.40 | |
| Firmenschild | ||||
| 9 | 2601116663 | 1.70 | 2.02 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 12 | 2607329138 | |||
| Kugellager 7x22x7 | ||||
| 13 | 1900905018 | 13.93 | 16.58 | |
| Kugellager 9x24x7 | ||||
| 14 | 2600905095 | 9.53 | 11.34 | |
| Bürstenhalter | ||||
| 16 | 2604337003 | 1.70 | 2.02 | |
| Zylinderschraube M3x6,5-4.8 | ||||
| 18 | 2603410001 | 1.18 | 1.40 | |
| Schraube 4x16 | ||||
| 19 | 2603490022 | 0.83 | 0.99 | |
| Torx-Linsenschraube 4x30 | ||||
| 26 | 2603490025 | 0.83 | 0.99 | |
| Abdeckscheibe | ||||
| 29 | 2601328046 | 2.24 | 2.67 | |
| Gummipuffer | ||||
| 30 | 3602391503 | 1.70 | 2.02 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 35 | 2603421208 | |||
| Zahnkranzbohrfutter Ø1,5-13 MM | ||||
| 36 | 1608571080 | 23.75 | 28.26 | |
| Bohrfutterschlüssel SG2 | ||||
| 36/700 | 2607950007 | 5.33 | 6.34 | |
| Gewindefurchschraube M4x8 | ||||
| 37 | 2603410048 | 1.18 | 1.40 | |
| Torx-Linsenschraube 4x20 | ||||
| 38 | 2603490023 | 0.83 | 0.99 | |
| Gehäusedeckel BLAU | ||||
| 39 | 2605132050 | 7.58 | 9.02 | |
| Flachdichtring | ||||
| 41 | 2601015012 | 1.18 | 1.40 | |
| Bohrspindel 1/2", SW 17 | ||||
| 42 | 2606135011 | 26.84 | 31.94 | |
| Kugellager Ø15 MM | ||||
| 43 | 1900905110 | 7.58 | 9.02 | |
| Sicherungsbügel DIN 471-15x1-FSt | ||||
| 44 | 2916650006 | 1.18 | 1.40 | |
| Sicherungsbügel DIN 472-32x1,2 MM | ||||
| 45 | 2916660013 | 1.70 | 2.02 | |
| Ausgleichscheibe 0,5 MM | ||||
| 46 | 2600100695 | 1.18 | 1.40 | |
| Stirnrad | ||||
| 47 | 2606316316 | 23.75 | 28.26 | |
| Stirnrad | ||||
| 48 | 2606316317 | 20.42 | 24.30 | |
| Flachkeil | ||||
| 49 | 2602300033 | 4.70 | 5.59 | |
| Ausgleichscheibe 1,5 MM | ||||
| 50 | 2600101668 | 2.24 | 2.67 | |
| Ausgleichscheibe 0,3 MM | ||||
| 54 | 2600100607 | 1.18 | 1.40 | |
| Verstellschieber SCHWARZ | ||||
| 55 | 2602033007 | 1.70 | 2.02 | |
| Drehknopf | ||||
| 56 | 2602026006 | 3.31 | 3.94 | |
| Rastkappe | ||||
| 57 | 2600590006 | 1.18 | 1.40 | |
| Distanzscheibe | ||||
| 58 | 2600100618 | 0.83 | 0.99 | |
| Nadellager Ø6 MM | ||||
| 60 | 2600914010 | 2.24 | 2.67 | |
| Haltestift | ||||
| 61 | 2603105043 | 1.18 | 1.40 | |
| Torx-Linsenschraube 3x10 | ||||
| 63 | 2603490017 | 1.70 | 2.02 | |
| Elektr Leitung L=130 Mm Weiss | ||||
| 70 | 2604448005 | 1.18 | 1.40 | |
| Verbindungskabel L=96MM WEISS | ||||
| 71 | 2604448133 | 2.24 | 2.67 | |
| Verbindungskabel L=68 Mm Weiss | ||||
| 71 | 2604448100 | 0.83 | 0.99 | |
| Zusatzhandgriff Ø43 MM SCHWARZ | ||||
| 753 | 1612025031 | 9.53 | 11.34 | |
| Zusatzhandgriff M10 | ||||
| 753 | 1619PB4323 | 7.58 | 9.02 | |
| Sechskantmutter | ||||
| 753/20 | 2915011007 | 0.83 | 0.99 | |
| Flügelschraube M6x(15)55 | ||||
| 753/30 | 1613480007 | 1.18 | 1.40 | |
| Spannplatte M6 | ||||
| 753/50 | 2608040014 | 2.24 | 2.67 | |
| Flügelschraube M6x20 MM | ||||
| 753/60 | 1613480008 | 1.18 | 1.40 | |
| Diepteaanslag 210 | ||||
| 754 | 2603001019 | 0.83 | 0.99 | |
| Netzanschlussleitung EU 2,6m 2 x 1,0 mm | ||||
| 805 | 1607000385 | 11.88 | 14.14 | |
| Hinweisschild SCHATTENSEITE | ||||
| 808 | 9920490116 | 3.31 | 3.94 | |
| Kohlebürstensatz 10 x 2 604 321 905 | ||||
| 810 | 1607000484 | 73.72 | 87.73 | |
| Kohlebürstensatz | ||||
| 810 | 2604321905 | 8.45 | 10.06 | |
| Getriebegehäuse SCHWARZ | ||||
| 825 | 2605806997 | 49.56 | 58.98 | |
| Zwischenflansch | ||||
| 828 | 2605700940 | 23.75 | 28.26 | |
| Zahnwelle Z=29/18/11 | ||||
| 851 | 2606308915 | 36.85 | 43.85 | |
| Sicherungsscheibe Din 6799-4-fst | ||||
| 859 | 2916080007 | 1.94 | 2.31 | |
