Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0601023703 ( GBM13HRE )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

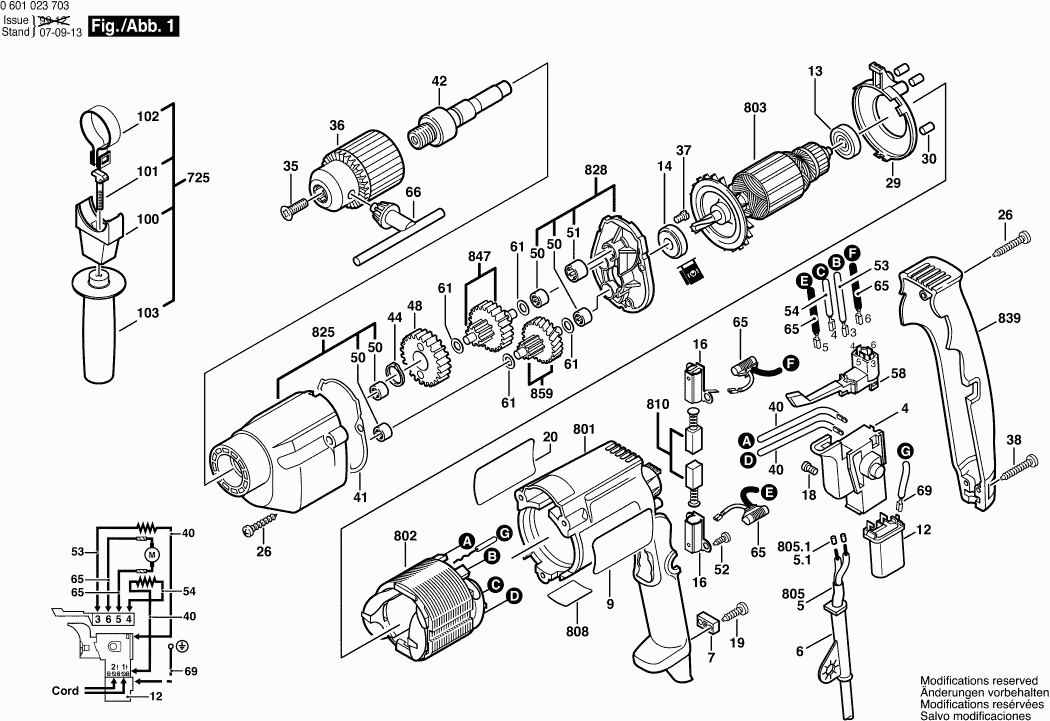

Zeichnungen der Bosch 0601023703 ( GBM13HRE )
Teileliste der Bosch 0601023703 ( GBM13HRE )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 4 | 2607200357 | |||
| Aderendhülse DIN 46 228-A1-6 | ||||
| 5/1 | 1900452012 | 0.83 | 0.99 | |
| Tülle Ø11,6-Ø12,5x84 MM | ||||
| 6 | 2600707060 | 1.94 | 2.31 | |
| Leitungshalter | ||||
| 7 | 2601035001 | 1.18 | 1.40 | |
| Firmenschild | ||||
| 9 | 2610993061 | 2.71 | 3.22 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 12 | 2607329114 | |||
| Kugellager 7x22x7 | ||||
| 13 | 1900905018 | 13.93 | 16.58 | |
| Rillenkugellager 9x24x7 | ||||
| 14 | 2600905021 | 6.54 | 7.78 | |
| Bürstenhalter | ||||
| 16 | 2604337003 | 1.70 | 2.02 | |
| Zylinderschraube M3x6,5-4.8 | ||||
| 18 | 2603410001 | 1.18 | 1.40 | |
| Blechschraube DIN 7981-ST3,9x16-C-H | ||||
| 19 | 2910611019 | 2.24 | 2.67 | |
| Hinweisschild | ||||
| 20 | 2610993062 | 2.71 | 3.22 | |
| Torx-Linsenschraube 4x30 | ||||
| 26 | 2603490025 | 0.83 | 0.99 | |
| Abdeckscheibe | ||||
| 29 | 3600590505 | 1.18 | 1.40 | |
| Gummipuffer | ||||
| 30 | 3602391503 | 1.70 | 2.02 | |
| Senkschraube | ||||
| 35 | 3603430512 | 3.31 | 3.94 | |
| Bohrfutter Ø1,5-13 MM, 1/2" | ||||
| 36 | 1608571069 | 20.42 | 24.30 | |
| Blechschraube | ||||
| 37 | 2610914380 | 0.83 | 0.99 | |
| Blechschraube DIN 7981-ST3,9x25C-H | ||||
| 38 | 2910615022 | 0.83 | 0.99 | |
| Elektr Leitung L=130 Mm Weiss | ||||
| 40 | 2604448005 | 1.18 | 1.40 | |
| Dichtscheibe | ||||
| 41 | 3601016503 | 2.24 | 2.67 | |
| Bohrspindel | ||||
| 42 | 3606120546 | 15.71 | 18.69 | |
| Sicherungsring DIN 471-12x1-FSt | ||||
| 44 | 2916650003 | 1.18 | 1.40 | |
| Stirnrad | ||||
| 48 | 3616318505 | 11.88 | 14.14 | |
| Nadellager Ø6 MM | ||||
| 50 | 2600914010 | 2.24 | 2.67 | |
| Nadelhülse Ø8xØ12x8 MM | ||||
| 51 | 1600910018 | 4.10 | 4.88 | |
| Blechschraube | ||||
| 52 | 2610914920 | 0.83 | 0.99 | |
| Verbindungskabel L=98 MM SCHWARZ | ||||
| 53 | 2604448074 | 1.70 | 2.02 | |
| Verbindungskabel L=68 Mm Weiss | ||||
| 54 | 2604448100 | 0.83 | 0.99 | |
| Umschalter | ||||
| 58 | 2607200231 | 12.41 | 14.77 | |
| Ausgleichscheibe 0,3 MM | ||||
| 61 | 2600100607 | 1.18 | 1.40 | |
| Entstörfilter L=148 Mm Schwarz | ||||
| 65 | 2604465086 | 4.70 | 5.59 | |
| Bohrfutterschlüssel SG2 | ||||
| 66 | 2607950007 | 5.33 | 6.34 | |
| Erdleitung | ||||
| 69 | 2604448103 | 0.83 | 0.99 | |
| Klemmhalter | ||||
| 100 | 3608040505 | 9.53 | 11.34 | |
| Hammerschraube M8x40 MM | ||||
| 101 | 1613490002 | 3.31 | 3.94 | |
| Spannband Ø43 MM | ||||
| 102 | 1611316006 | 1.94 | 2.31 | |
| Zusatzhandgriff M8 | ||||
| 103 | 1612025019 | 5.33 | 6.34 | |
| Zusatzhandgriff M8 | ||||
| 725 | 3602025504 | 0.83 | 0.99 | |
| Motorgehäuse Dunkelblau | ||||
| 801 | 3605108557 | 20.42 | 24.30 | |
| Polschuh 230v | ||||
| 802 | 2604220392 | 20.42 | 24.30 | |
| Anker 230V | ||||
| 803 | 2604010803 | 67.25 | 80.03 | |
| Netzanschlussleitung EU 2,6m 2 x 1,0 mm | ||||
| 805 | 1607000385 | 11.88 | 14.14 | |
| Typschild | ||||
| 808 | 3601119718 | 0.83 | 0.99 | |
| Kohlebürstensatz | ||||
| 810 | 2604321905 | 8.45 | 10.06 | |
| Getriebegehäuse | ||||
| 825 | 3605190525 | 44.82 | 53.34 | |
| Zwischenflansch | ||||
| 828 | 3605806543 | 23.75 | 28.26 | |
| Gehäusedeckel Dunkelblau | ||||
| 839 | 3605133521 | 6.54 | 7.78 | |
| Getriebewelle | ||||
| 847 | 3606319523 | 36.85 | 43.85 | |
| Umsetzgetriebe | ||||
| 859 | 3606319524 | 26.84 | 31.94 | |
