Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601K496A0 ( GBM13HRE )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

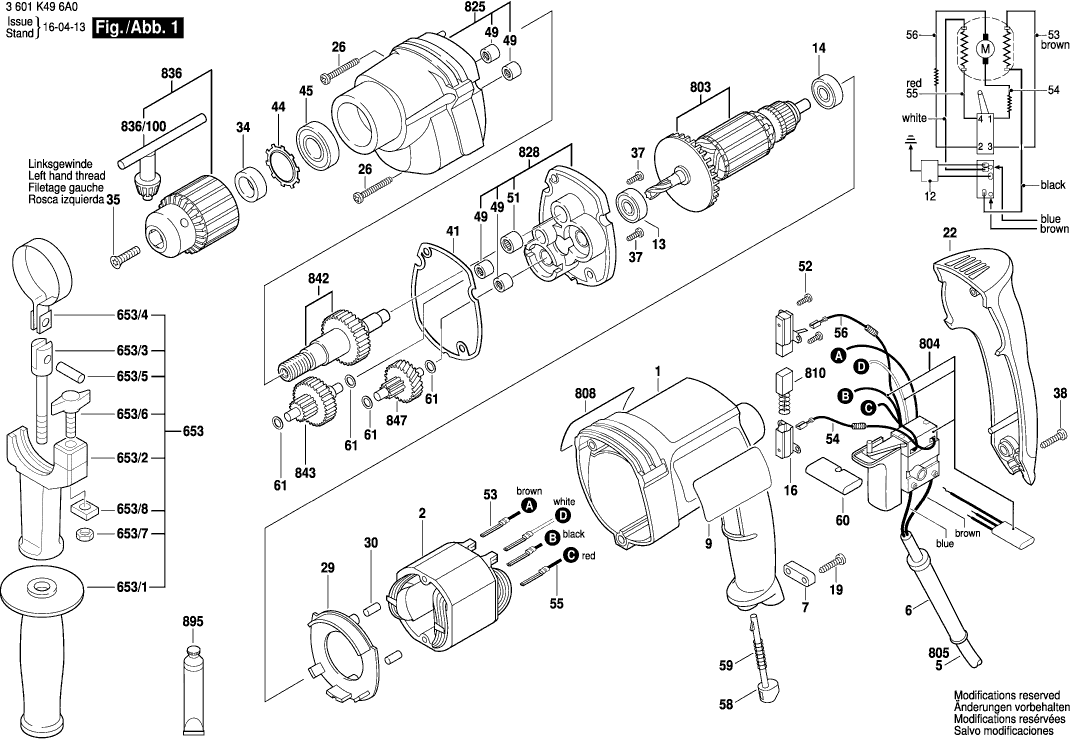

Zeichnungen der Bosch 3601K496A0 ( GBM13HRE )
Teileliste der Bosch 3601K496A0 ( GBM13HRE )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse BLAU | ||||
| 1 | 2610998101 | 15.71 | 18.69 | |
| Polschuh 230-240V | ||||
| 2 | 2604220702 | 15.71 | 18.69 | |
| Tülle Ø11,6-Ø12,5x84 MM | ||||
| 6 | 2600707060 | 1.94 | 2.31 | |
| Leitungshalter | ||||
| 7 | 2601035001 | 1.18 | 1.40 | |
| Firmenschild GBM 13 HRE | ||||
| 9 | 160111C0NX | 1.94 | 2.31 | |
| Rillenkugellager 9x22x7 | ||||
| 13 | 2600905107 | 9.53 | 11.34 | |
| Kugellager 7x22x7 | ||||
| 14 | 1900905018 | 13.93 | 16.58 | |
| Bürstenhalter | ||||
| 16 | 2604337003 | 1.70 | 2.02 | |
| Schraube 4x16 | ||||
| 19 | 2603490022 | 0.83 | 0.99 | |
| Gehäusedeckel | ||||
| 22 | 2610998102 | 8.45 | 10.06 | |
| Torx-Linsenschraube 4x30 | ||||
| 26 | 2603490025 | 0.83 | 0.99 | |
| Luftleitblech | ||||
| 29 | 2610998115 | 1.70 | 2.02 | |
| Gummipuffer | ||||
| 30 | 2602391004 | 1.70 | 2.02 | |
| Beilegring | ||||
| 34 | 2610998132 | 1.70 | 2.02 | |
| Senkschraube 1/4" 28UNF-2A | ||||
| 35 | 2603421009 | 1.70 | 2.02 | |
| Gewindefurchschraube M4x8 | ||||
| 37 | 2603410048 | 1.18 | 1.40 | |
| Torx-Linsenschraube 4x20 | ||||
| 38 | 2603490023 | 0.83 | 0.99 | |
| Dichtscheibe | ||||
| 41 | 2610998117 | 0.83 | 0.99 | |
| Sicherungsring | ||||
| 44 | 2610998128 | 0.83 | 0.99 | |
| Kugellager | ||||
| 45 | 2610968044 | 8.45 | 10.06 | |
| Nadellager Ø6 MM | ||||
| 49 | 2600914010 | 2.24 | 2.67 | |
| Nadelhülse Ø8xØ12x8 MM | ||||
| 51 | 1600910018 | 4.10 | 4.88 | |
| Torx-Linsenschraube 3x10 | ||||
| 52 | 2603490017 | 1.70 | 2.02 | |
| Verbindungskabel | ||||
| 53 | 2604448294 | 1.18 | 1.40 | |
| Entstörfilter | ||||
| 54 | 2604465110 | 4.70 | 5.59 | |
| Verbindungskabel | ||||
| 55 | 2604448286 | 1.18 | 1.40 | |
| Entstörfilter | ||||
| 56 | 2604465111 | 4.70 | 5.59 | |
| Verschlusshebel | ||||
| 58 | 2610998114 | 1.94 | 2.31 | |
| Druckfeder | ||||
| 59 | 2610998116 | 0.83 | 0.99 | |
| Umkehrschalter | ||||
| 60 | 2610998113 | 1.94 | 2.31 | |
| Ausgleichscheibe 0,3 MM | ||||
| 61 | 2600100607 | 1.18 | 1.40 | |
| METALLGRIFF | ||||
| 653 | 1612025020 | 0.83 | 0.99 | |
| Zusatzhandgriff M8 | ||||
| 653/1 | 1612025019 | 5.33 | 6.34 | |
| Klemmhalter | ||||
| 653/2 | 1618040077 | 13.93 | 16.58 | |
| Gewindebolzen M8 | ||||
| 653/3 | 1613521001 | 3.31 | 3.94 | |
| Spannband Ø43 MM | ||||
| 653/4 | 1611316003 | 1.94 | 2.31 | |
| Zylinderstift | ||||
| 653/5 | 1613100012 | 1.94 | 2.31 | |
| Flügelschraube | ||||
| 653/6 | 2603480006 | 1.94 | 2.31 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 653/7 | 1613300006 | |||
| Spannplatte | ||||
| 653/8 | 1611030010 | 1.70 | 2.02 | |
| Anker | ||||
| 803 | 2604011900 | 60.65 | 72.17 | |
| Schalter | ||||
| 804 | 2607200920 | 23.75 | 28.26 | |
| Netzanschlussleitung EU 2,6m 2 x 1,0 mm | ||||
| 805 | 1607000385 | 11.88 | 14.14 | |
| Typschild | ||||
| 808 | 160111A2Y4 | 2.24 | 2.67 | |
| Typschild | ||||
| 808 | 160111A1S8 | 1.84 | 2.19 | |
| Kohlebürstensatz 10 x 2 604 321 905 | ||||
| 810 | 1607000484 | 73.72 | 87.73 | |
| Kohlebürstensatz | ||||
| 810 | 2604321905 | 8.45 | 10.06 | |
| Getriebegehäuse | ||||
| 825 | 2610916683 | 33.45 | 39.81 | |
| Lagerplatte | ||||
| 828 | 2610998153 | 15.71 | 18.69 | |
| Bohrfutter Ø1,5-13 MM, 1/2" | ||||
| 836 | 1608571069 | 20.42 | 24.30 | |
| Bohrfutterschlüssel SG2 | ||||
| 836/100 | 2607950007 | 5.33 | 6.34 | |
| Antriebswelle | ||||
| 842 | 2610907370 | 44.82 | 53.34 | |
| Zahnwelle | ||||
| 843 | 2610998150 | 36.85 | 43.85 | |
| Zahnwelle | ||||
| 847 | 2610998149 | 20.42 | 24.30 | |
| Fetttube Albida | ||||
| 895 | 3605430003 | 23.75 | 28.26 | |
