Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0601102103 ( GBM16-2E )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

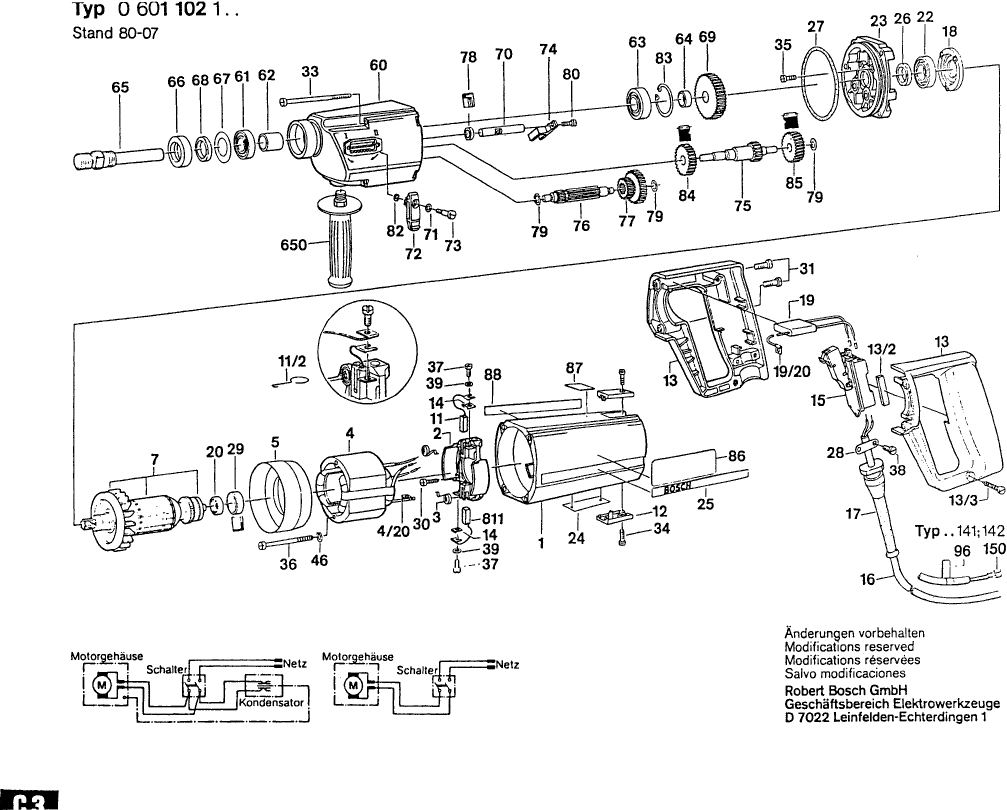

Zeichnungen der Bosch 0601102103 ( GBM16-2E )
Teileliste der Bosch 0601102103 ( GBM16-2E )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 1 | 1609991106 | |||
| Bürstenhalter | ||||
| 2 | 1604336005 | 15.71 | 18.69 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 3 | 1604652001 | |||
| Polschuh 220-230V | ||||
| 4 | 1604220082 | 60.65 | 72.17 | |
| Kabelschuh 1,5-4x4 | ||||
| 4/20 | 1901350003 | 0.83 | 0.99 | |
| Luftleitring | ||||
| 5 | 1600209002 | 3.31 | 3.94 | |
| Anker 220-240V | ||||
| 7 | 1609991109 | 168.86 | 200.94 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 11 | 1607014101 | |||
| Verschlussdeckel BLAU | ||||
| 12 | 3605500057 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 13 | 3605133012 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 13/2 | 1602381001 | |||
| Blechschraube DIN 7971-ST3,9x22-F | ||||
| 13/3 | 2910211021 | 1.18 | 1.40 | |
| Schalter | ||||
| 15 | 1607200037 | 40.61 | 48.33 | |
| Schalter | ||||
| 15 | 1607200078 | 36.85 | 43.85 | |
| Netzanschlussleitung EU 4,15m 2 x 1,0mm H07 RN-F | ||||
| 16 | 1607000227 | 20.42 | 24.30 | |
| Tülle Ø7,9-ø12,0x120 Mm | ||||
| 17 | 1600703022 | 2.24 | 2.67 | |
| Lagerdeckel | ||||
| 18 | 1600501019 | 18.19 | 21.65 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 19 | 1607328012 | |||
| Kabelschuh | ||||
| 19/20 | 1601353003 | 1.18 | 1.40 | |
| Kugellager 7x19x6 | ||||
| 20 | 2600905032 | 4.10 | 4.88 | |
| Rillenkugellager 17x35x10 | ||||
| 22 | 1600900001 | 18.19 | 21.65 | |
| Zwischenlager | ||||
| 23 | 3605820033 | 101.94 | 121.31 | |
| Typschild | ||||
| 24 | 160111A3H3 | 1.94 | 2.31 | |
| Firmenschild | ||||
| 25 | 1601110004 | 0.83 | 0.99 | |
| Filzscheibe | ||||
| 26 | 1600108003 | 0.83 | 0.99 | |
| O-ring 74,0x3,0 Mm | ||||
| 27 | 1600210006 | 1.18 | 1.40 | |
| Befestigungsschelle | ||||
| 28 | 1601302014 | 1.18 | 1.40 | |
| Gummibuchse | ||||
| 29 | 1600502020 | 1.94 | 2.31 | |
| Blechschraube DIN 7971-ST3,9x16-F | ||||
| 30 | 2910211019 | 0.83 | 0.99 | |
| Zylinderschraube Din 84-am5x12-8.8 | ||||
| 31 | 2910021154 | 0.83 | 0.99 | |
| Blechschraube B4,8x90 MM | ||||
| 33 | 1603435006 | 1.18 | 1.40 | |
| Zylinderschraube Din 84-am4x15-8.8 | ||||
| 34 | 2910021125 | 0.83 | 0.99 | |
| Zylinderschraube Din 84-am4x15-8.8 | ||||
| 35 | 2910021125 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 36 | 2910021176 | |||
| Zylinderschraube Din 84-am4x6-8.8 | ||||
| 38 | 2910021116 | 1.70 | 2.02 | |
| Federring DIN 127-B 5 | ||||
| 46 | 2916680006 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 60 | 1605806186 | |||
| Rillenkugellager 15x32x8 | ||||
| 61 | 1900900201 | 23.75 | 28.26 | |
| Distanzbuchse | ||||
| 62 | 1600300026 | 6.54 | 7.78 | |
| Rillenkugellager 15x35x11 | ||||
| 63 | 1900900303 | 18.19 | 21.65 | |
| Distanzbuchse | ||||
| 64 | 1600300027 | 3.31 | 3.94 | |
| Bohrspindel 5/8"x16 UN | ||||
| 65 | 1603523093 | 20.42 | 24.30 | |
| Haltering | ||||
| 66 | 3607030355 | 13.93 | 16.58 | |
| Ausgleichscheibe 0,5 Mm Dick | ||||
| 67 | 1600102003 | 1.18 | 1.40 | |
| Dichtscheibe | ||||
| 68 | 1600108000 | 1.18 | 1.40 | |
| Stirnrad Z=50 | ||||
| 69 | 1606317045 | 44.82 | 53.34 | |
| Verstellbolzen | ||||
| 70 | 1603104005 | 44.82 | 53.34 | |
| Ausgleichscheibe 0,2 MM DICK | ||||
| 71 | 1420100620 | 1.18 | 1.40 | |
| Schalthebel | ||||
| 72 | 1602026026 | 8.45 | 10.06 | |
| Zylinderschraube M3,5x5,5 MM | ||||
| 73 | 1603413005 | 2.24 | 2.67 | |
| Schalthebel | ||||
| 74 | 1602120006 | 5.33 | 6.34 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 75 | 1606328048 | |||
| Welle Mit Zahnrad Z=12 | ||||
| 76 | 1606309036 | 91.56 | 108.96 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 77 | 1606328058 | |||
| Radial-wellendichtring | ||||
| 78 | 1600283003 | 3.31 | 3.94 | |
| Ausgleichscheibe 0,5 Mm Dick | ||||
| 79 | 1600100631 | 1.18 | 1.40 | |
| Zylinderschraube Din 84-am4x12-8.8 | ||||
| 80 | 2910021122 | 1.70 | 2.02 | |
| Federring DIN 127-B3,5 | ||||
| 82 | 2916680004 | 1.70 | 2.02 | |
| Sicherungsring DIN 472 35x1,5 MM | ||||
| 83 | 2916660014 | 1.18 | 1.40 | |
| Stirnrad Z=35 | ||||
| 84 | 1606317043 | 60.65 | 72.17 | |
| Stirnrad Z=33 | ||||
| 85 | 1606320041 | 36.85 | 43.85 | |
| Klebeschild | ||||
| 86 | 1601110134 | 0.83 | 0.99 | |
| Zusatzhandgriff | ||||
| 650 | 160202509Z | 12.41 | 14.77 | |
| Zusatzhandgriff M10 | ||||
| 650 | 16020250A1 | 11.88 | 14.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 651 | 1608572014 | |||
| Tandkransboorhouder 3-16 5/8 | ||||
| 651/2 | 1608571056 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 811 | 1607014101 | |||
