Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0601120603 ( GBM16-2E )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

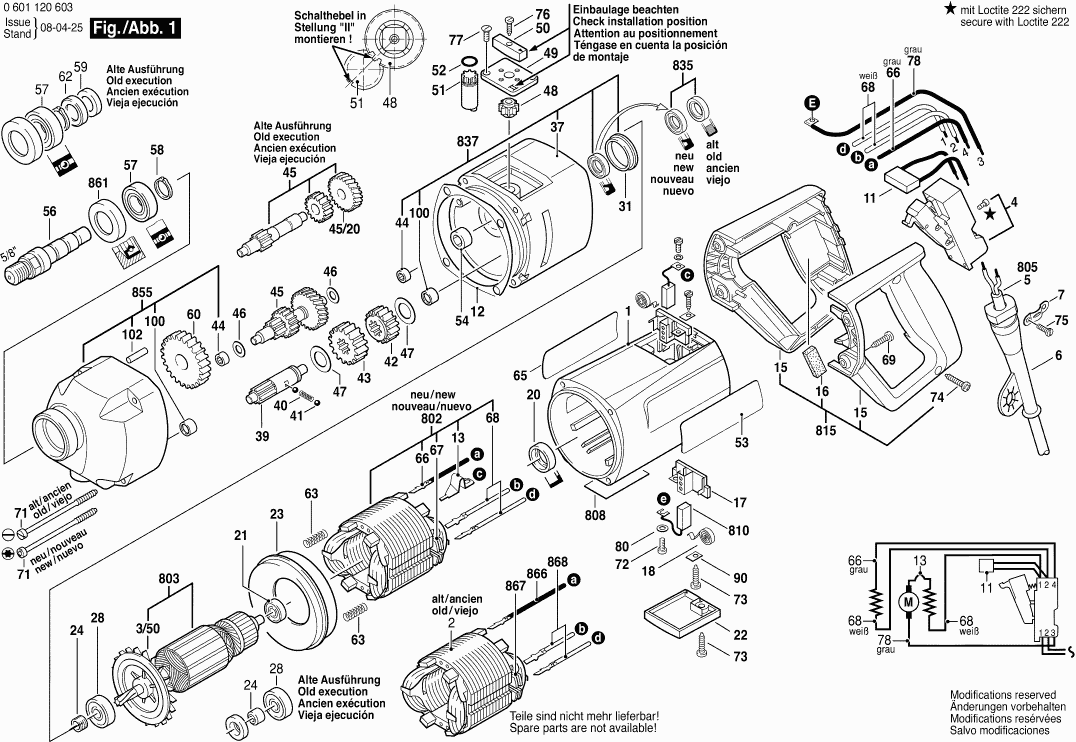

Zeichnungen der Bosch 0601120603 ( GBM16-2E )
Teileliste der Bosch 0601120603 ( GBM16-2E )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse BLAU | ||||
| 1 | 3605108145 | 23.75 | 28.26 | |
| Lüfter | ||||
| 3/50 | 1606610122 | 2.24 | 2.67 | |
| Schalter | ||||
| 4 | 1607200075 | 67.25 | 80.03 | |
| Tülle Ø7,9-ø12,0x120 Mm | ||||
| 6 | 1600703022 | 2.24 | 2.67 | |
| Befestigungsschelle | ||||
| 7 | 1601302014 | 1.18 | 1.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 11 | 1607328028 | |||
| Dichtplatte | ||||
| 12 | 1601015013 | 1.18 | 1.40 | |
| Flachstecker | ||||
| 13 | 1604477001 | 1.18 | 1.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 15 | 3605133012 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 16 | 1602381001 | |||
| Bürstenhalter | ||||
| 17 | 1604336017 | 5.83 | 6.94 | |
| Spiralfeder | ||||
| 18 | 1604652006 | 1.18 | 1.40 | |
| Zwischenring | ||||
| 20 | 1600502011 | 1.94 | 2.31 | |
| Kugellager 7x19x6 | ||||
| 21 | 2600905032 | 4.10 | 4.88 | |
| Verschlussdeckel BLAU | ||||
| 22 | 3605500063 | 3.31 | 3.94 | |
| Luftleitring | ||||
| 23 | 1600502019 | 2.71 | 3.22 | |
| Zwischenring | ||||
| 24 | 1600300090 | 2.71 | 3.22 | |
| Rillenkugellager 9x26x8 | ||||
| 28 | 3600905131 | 8.45 | 10.06 | |
| Zwischenring | ||||
| 31 | 1600221003 | 1.18 | 1.40 | |
| Zwischenlager | ||||
| 37 | 3607030436 | 91.56 | 108.96 | |
| Zahnwelle Z=17 | ||||
| 39 | 1606309063 | 40.61 | 48.33 | |
| Druckfeder | ||||
| 40 | 1604611022 | 1.18 | 1.40 | |
| Kugel DIN 5401-5 G28 | ||||
| 41 | 1903230009 | 0.83 | 0.99 | |
| Stirnrad Z=32 | ||||
| 42 | 1606317074 | 26.84 | 31.94 | |
| Stirnrad Z=43 | ||||
| 43 | 1606317082 | 33.45 | 39.81 | |
| Nadelhülse | ||||
| 44 | 1600910013 | 4.70 | 5.59 | |
| Zahnradwelle Z=14/24/33 | ||||
| 45 | 1606309065 | 81.47 | 96.95 | |
| Stirnrad Z=33 | ||||
| 45/20 | 1606320077 | 20.42 | 24.30 | |
| Ausgleichscheibe 0,5 Mm Dick | ||||
| 46 | 1600100631 | 1.18 | 1.40 | |
| Ausgleichscheibe 0,6 MM DICK | ||||
| 47 | 1600101647 | 1.70 | 2.02 | |
| Schaltwelle Z=20 | ||||
| 48 | 1606325025 | 2.24 | 2.67 | |
| Rastplatte | ||||
| 49 | 1601038025 | 1.18 | 1.40 | |
| Schalthebel | ||||
| 50 | 1602026044 | 5.83 | 6.94 | |
| Schaltwelle Z=10 | ||||
| 51 | 1606325027 | 6.54 | 7.78 | |
| O-Ring 8x2,5 MM | ||||
| 52 | 1900210105 | 1.18 | 1.40 | |
| Klebeschild | ||||
| 53 | 3601110079 | 2.24 | 2.67 | |
| Nadellager Ø14 MM | ||||
| 54 | 2600910001 | 3.31 | 3.94 | |
| Bohrspindel 5/8" | ||||
| 56 | 1603523087 | 44.82 | 53.34 | |
| Rillenkugellager 15x32x9 | ||||
| 57 | 1900905162 | 13.93 | 16.58 | |
| Sicherungsbügel DIN 471-15x1-FSt | ||||
| 58 | 2916650006 | 1.18 | 1.40 | |
| Stirnrad Z=41 | ||||
| 60 | 1606317080 | 23.75 | 28.26 | |
| Druckfeder | ||||
| 63 | 1604613006 | 1.18 | 1.40 | |
| Klebeschild | ||||
| 65 | 3601110080 | 2.24 | 2.67 | |
| Verbindungsleitung L=375 MM | ||||
| 66 | 3604438027 | 7.58 | 9.02 | |
| Leitungsführung | ||||
| 67 | 3601025003 | 1.18 | 1.40 | |
| Verbindungsleitung L=360 Mm Weiss | ||||
| 68 | 3604460027 | 5.33 | 6.34 | |
| Torx-linsenschraube | ||||
| 69 | 2914201527 | 1.70 | 2.02 | |
| Linsenkopfschraube | ||||
| 71 | 3603435042 | 1.18 | 1.40 | |
| Zylinderschraube DIN 84-AM4x8-8.8 | ||||
| 72 | 2910021118 | 0.83 | 0.99 | |
| Blechschraube DIN 7971-ST3,9x16-F | ||||
| 73 | 2910211019 | 0.83 | 0.99 | |
| Torx-linsenschraube | ||||
| 74 | 2914201507 | 0.83 | 0.99 | |
| Blechschraube Din 7971-st3,9x13-f | ||||
| 75 | 2910211018 | 0.83 | 0.99 | |
| Blechschraube DIN 7971-ST3,9x16-F | ||||
| 76 | 2910211019 | 0.83 | 0.99 | |
| Senkschraube DIN 63-AM4x10-5.8 | ||||
| 77 | 2910501120 | 0.83 | 0.99 | |
| Verbindungsleitung L=290 MM GRAU | ||||
| 78 | 1604445006 | 4.70 | 5.59 | |
| Sicherungsblech | ||||
| 90 | 1601030022 | 1.18 | 1.40 | |
| Lagerbuchse | ||||
| 100 | 3600328033 | 5.83 | 6.94 | |
| Zylinderstift 5 H 8x18 Din 7 | ||||
| 102 | 2917500121 | 0.83 | 0.99 | |
| Zusatzhandgriff Ø43 Mm | ||||
| 650 | 3602025021 | 36.85 | 43.85 | |
| Zusatzhandgriff | ||||
| 650/1 | 160202509Z | 12.41 | 14.77 | |
| Zusatzhandgriff M10 | ||||
| 650/1 | 16020250A1 | 11.88 | 14.14 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 650/2 | 1618040077 | |||
| Gewindebolzen M8 | ||||
| 650/3 | 1613521001 | 3.31 | 3.94 | |
| Spannband Ø43 Mm | ||||
| 650/4 | 3601038048 | 13.93 | 16.58 | |
| Zylinderstift | ||||
| 650/5 | 1613100012 | 1.94 | 2.31 | |
| Griffstange | ||||
| 650/8 | 3602025022 | 13.93 | 16.58 | |
| Zahnkranzbohrfutter Ø3-16MM,5/8" | ||||
| 651 | 1608571083 | 73.72 | 87.73 | |
| Bohrfutterschlüssel SG2 | ||||
| 651/8 | 2607950011 | 8.45 | 10.06 | |
| Tiefenanschlag SW 6x330 MM | ||||
| 652 | 1613001008 | 6.54 | 7.78 | |
| Polschuh 230V | ||||
| 802 | 3604220122 | 49.56 | 58.98 | |
| Anker 230V | ||||
| 803 | 1604010314 | 101.94 | 121.31 | |
| Netzanschlussleitung EU 4,15m 2 x 1,0mm H07 RN-F | ||||
| 805 | 1607000227 | 20.42 | 24.30 | |
| Typschild | ||||
| 808 | 160111A3H3 | 1.94 | 2.31 | |
| Kohlebürstensatz | ||||
| 810 | 1607014126 | 12.41 | 14.77 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 815 | 3605133012 | |||
| Radial-Wellendichtring | ||||
| 835 | 3600290070 | 9.53 | 11.34 | |
| Zwischenlager | ||||
| 837 | 3607030436 | 91.56 | 108.96 | |
| Spindellager M14 | ||||
| 855 | 1605806368 | 73.72 | 87.73 | |
| Haltering | ||||
| 861 | 3607030355 | 13.93 | 16.58 | |
| Verbindungsleitung L=345 MM GRAU | ||||
| 866 | 1604438013 | 5.83 | 6.94 | |
| Leitungsführung | ||||
| 867 | 1601025001 | 1.10 | 1.31 | |
| Verbindungsleitung L=330 Mm Weiss | ||||
| 868 | 1604438012 | 5.83 | 6.94 | |
