Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0601130203 ( GBM32-4 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

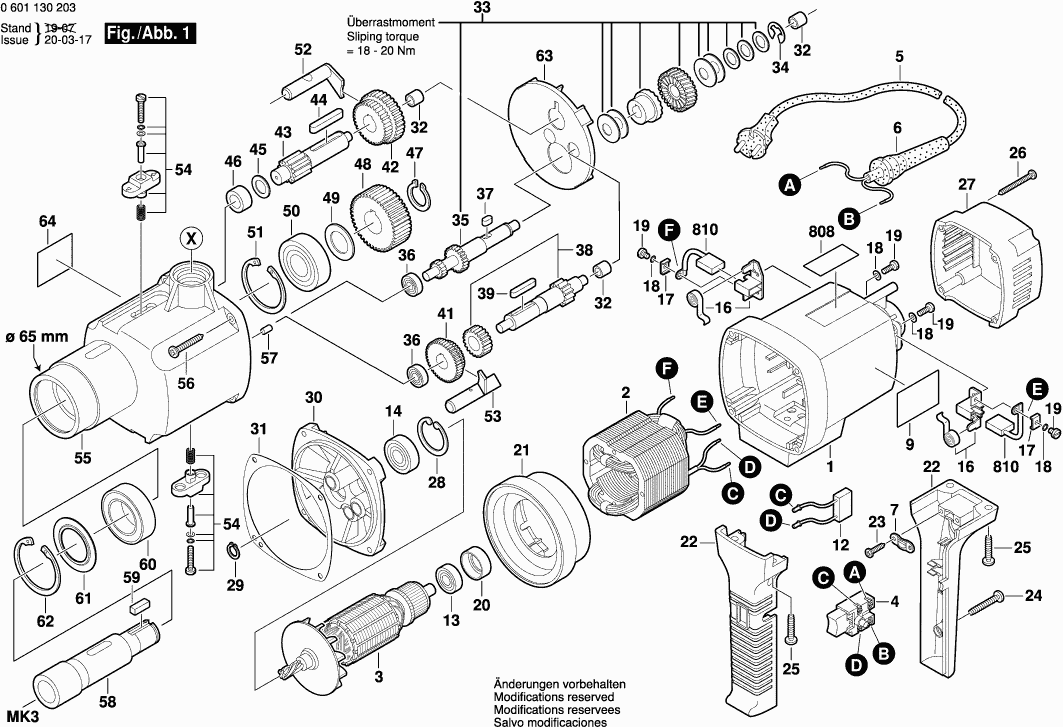

Zeichnungen der Bosch 0601130203 ( GBM32-4 )
Teileliste der Bosch 0601130203 ( GBM32-4 )
Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
Motorgehäuse BLAU | ||||
1 | 3605108188 | 91.56 | 108.96 | |
Polschuh 230V | ||||
2 | 3604220106 | 148.65 | 176.89 | |
Anker 230V | ||||
3 | 3604010091 | 388.20 | 461.96 | |
Schalter | ||||
4 | 3607200080 | 67.25 | 80.03 | |
Netzanschlussleitung EU 0,32m 2 x 1mm H07 RN-F | ||||
5 | 3604460118 | 33.45 | 39.81 | |
Tülle | ||||
6 | 3605703084 | 4.70 | 5.59 | |
Befestigungsschelle | ||||
7 | 3604651014 | 2.71 | 3.22 | |
Firmenschild | ||||
9 | 3601119167 | 2.71 | 3.22 | |
Entstörfilter | ||||
12 | 3607328015 | 11.88 | 14.14 | |
Rillenkugellager | ||||
13 | 3600905127 | 11.88 | 14.14 | |
Rillenkugellager | ||||
14 | 3600905128 | 20.42 | 24.30 | |
Bürstenhalter | ||||
16 | 3601321009 | 23.75 | 28.26 | |
Kontaktscheibe | ||||
17 | 3601016004 | 3.31 | 3.94 | |
Federscheibe | ||||
18 | 3600150024 | 2.24 | 2.67 | |
Gewindefurchschraube DIN 7500C-ZM4x12 MM | ||||
19 | 3603435019 | 2.24 | 2.67 | |
Gummiring | ||||
20 | 3600150025 | 7.58 | 9.02 | |
Luftleitring | ||||
21 | 3600150026 | 18.19 | 21.65 | |
Handgriff | ||||
22 | 3605133021 | 29.75 | 35.40 | |
Blechschraube 4,2x16 MM | ||||
23 | 3603435014 | 2.24 | 2.67 | |
Blechschraube 5,5x32 MM | ||||
24 | 3603435015 | 2.24 | 2.67 | |
Blechschraube 5,5x25 MM | ||||
25 | 3603435016 | 2.24 | 2.67 | |
Blechschraube 4,8x45 MM | ||||
26 | 3603435017 | 2.24 | 2.67 | |
Gehäusedeckel BLAU | ||||
27 | 3605102089 | 29.75 | 35.40 | |
Sicherungsring | ||||
28 | 3600119038 | 3.31 | 3.94 | |
Sicherungsring | ||||
29 | 3600119039 | 3.31 | 3.94 | |
Zwischenflansch | ||||
30 | 3605820075 | 91.56 | 108.96 | |
Flachdichtring | ||||
31 | 3601015022 | 7.58 | 9.02 | |
Nadellager | ||||
32 | 3600910015 | 20.42 | 24.30 | |
Kupplungssatz | ||||
33 | 3606445039 | 130.32 | 155.08 | |
Sicherungsscheibe | ||||
34 | 3600190026 | 2.24 | 2.67 | |
Zahnstange Z=22/13 | ||||
35 | 3606309055 | 91.56 | 108.96 | |
Rillenkugellager | ||||
36 | 3600905129 | 20.42 | 24.30 | |
Passfeder DIN 6885-5x5x10MM | ||||
37 | 3604611024 | 2.71 | 3.22 | |
Zahnstange Z=12 | ||||
38 | 3606309056 | 91.56 | 108.96 | |
Passfeder DIN 6885-A5x5x28 | ||||
39 | 3604611025 | 3.31 | 3.94 | |
Zahnrad Z=30/39 | ||||
41 | 3606320017 | 81.47 | 96.95 | |
Zahnrad Z=31/33 | ||||
42 | 3606320018 | 91.56 | 108.96 | |
Zahnstange Z=12 | ||||
43 | 3606309057 | 81.47 | 96.95 | |
Passfeder DIN 6885-A6x6x40MM | ||||
44 | 3604611026 | 3.31 | 3.94 | |
Anlaufscheibe | ||||
45 | 3600100089 | 2.71 | 3.22 | |
Nadellager | ||||
46 | 3600910016 | 23.75 | 28.26 | |
Sicherungsring DIN 471-24/1,2 | ||||
47 | 3600119037 | 2.24 | 2.67 | |
Zahnrad Z=39 | ||||
48 | 3606320019 | 81.47 | 96.95 | |
Passscheibe 25/35x0,1MM | ||||
49 | 3604611027 | 2.71 | 3.22 | |
Rillenkugellager | ||||
50 | 3600905125 | 20.42 | 24.30 | |
Sicherungsring DIN 472-47/1 | ||||
51 | 3600224061 | 2.24 | 2.67 | |
Kupplungsbolzen | ||||
52 | 3606445040 | 20.42 | 24.30 | |
Kupplungsbolzen | ||||
53 | 3606445041 | 20.42 | 24.30 | |
Gangknopf | ||||
54 | 3603231009 | 13.93 | 16.58 | |
Getriebegehäuse | ||||
55 | 3605106090 | 168.86 | 200.94 | |
Blechschraube 5,5x38 MM | ||||
56 | 3603435018 | 2.24 | 2.67 | |
Steckkerbstift DIN 1474-5x16 | ||||
57 | 2917690120 | 1.18 | 1.40 | |
Bohrspindel MK 3 | ||||
58 | 3606135007 | 168.86 | 200.94 | |
Passfeder DIN 6885-B6x6x20 | ||||
59 | 3604611028 | 3.31 | 3.94 | |
Rillenkugellager DIN 625-55/2 | ||||
60 | 3600905126 | 20.42 | 24.30 | |
Anlaufscheibe | ||||
61 | 3600100088 | 3.31 | 3.94 | |
Sicherungsring | ||||
62 | 3600119036 | 2.71 | 3.22 | |
Zwischenwand | ||||
63 | 3604651015 | 11.88 | 14.14 | |
Hinweisschild | ||||
64 | 3601119168 | 2.71 | 3.22 | |
Zusatzhandgriff | ||||
650 | 3602025018 | 67.25 | 80.03 | |
Austreiber | ||||
651 | 3602317040 | 15.71 | 18.69 | |
Nicht mehr lieferbar, kein Ersatz | ||||
652 | 3605438032 | |||
Reduceerhuls MK3-MK2 | ||||
755 | 3600320014 | 0.83 | 0.99 | |
Kegeldoorn GBM 23 | ||||
756 | 1603115004 | 0.83 | 0.99 | |
Tandkransboorhouder 3-16 5/8 | ||||
757 | 1608571056 | 0.83 | 0.99 | |
Sleutel boorhouder A, S3 | ||||
757/7 | 1607950041 | 0.83 | 0.99 | |
Typschild | ||||
808 | 160111A3H3 | 1.94 | 2.31 | |
Kohlebürstensatz | ||||
810 | 3604321034 | 26.84 | 31.94 |
