Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0601144503 ( GBM450RE )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

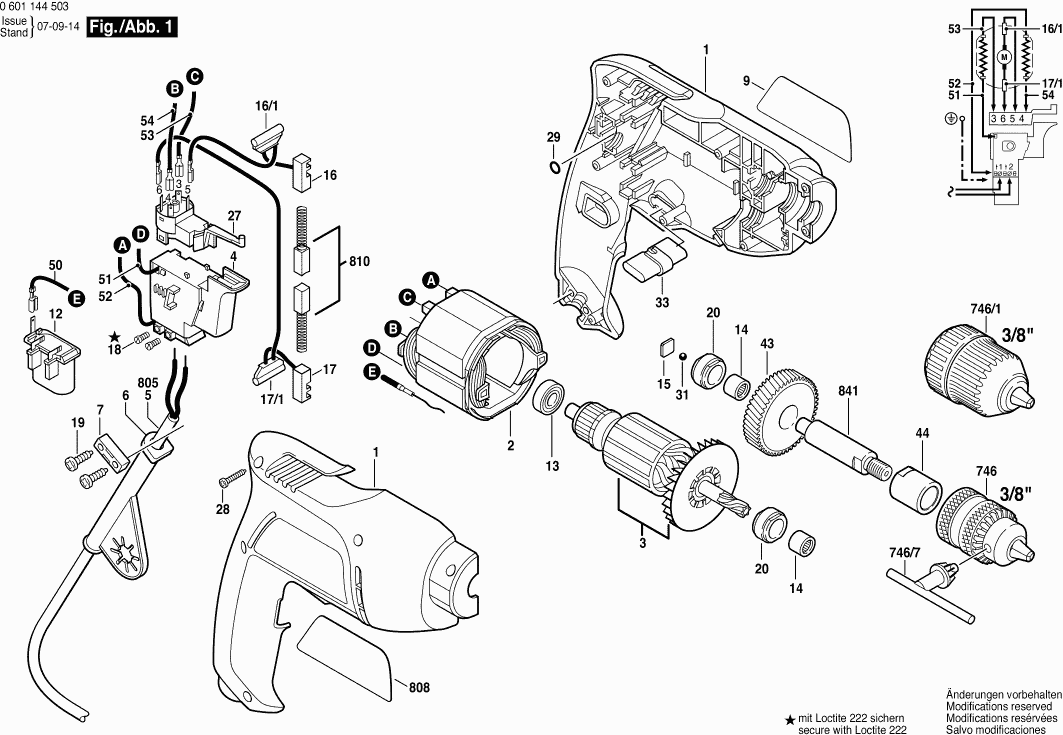

Zeichnungen der Bosch 0601144503 ( GBM450RE )
Teileliste der Bosch 0601144503 ( GBM450RE )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gehäuseschale BLAU | ||||
| 1 | 2605104590 | 10.73 | 12.77 | |
| Polschuh 220-240V | ||||
| 2 | 2604220625 | 13.93 | 16.58 | |
| Anker 220-240V | ||||
| 3 | 2604011203 | 29.75 | 35.40 | |
| Schalter | ||||
| 4 | 2607200398 | 18.19 | 21.65 | |
| Tülle Ø6,9 MM | ||||
| 6 | 2600707059 | 2.24 | 2.67 | |
| Leitungshalter | ||||
| 7 | 2601035001 | 1.18 | 1.40 | |
| Firmenschild | ||||
| 9 | 2609130751 | 1.94 | 2.31 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 12 | 2607329114 | |||
| Rillenkugellager 8x19x6 | ||||
| 13 | 2600905046 | 8.45 | 10.06 | |
| Nadellager Ø8x8 MM | ||||
| 14 | 2600917003 | 2.24 | 2.67 | |
| Druckplatte | ||||
| 15 | 2609110019 | 1.94 | 2.31 | |
| Entstörglied | ||||
| 16/1 | 2604465108 | 3.31 | 3.94 | |
| Entstörglied | ||||
| 17/1 | 2604465107 | 1.94 | 2.31 | |
| Zylinderschraube M3x6,5-4.8 | ||||
| 18 | 2603410001 | 1.18 | 1.40 | |
| Blechschraube DIN 7981-ST3,9x16-C-H | ||||
| 19 | 2910611019 | 2.24 | 2.67 | |
| Lagerstück | ||||
| 20 | 2609110018 | 1.18 | 1.40 | |
| Umschalter | ||||
| 27 | 2607200416 | 10.73 | 12.77 | |
| Blechschraube | ||||
| 28 | 2603435065 | 1.18 | 1.40 | |
| O-Ring 5,0x1,5 MM | ||||
| 29 | 1900210000 | 1.18 | 1.40 | |
| Kugel DIN 5401-5 G28 | ||||
| 31 | 1903230009 | 0.83 | 0.99 | |
| Schutzdeckel | ||||
| 33 | 2609100002 | 1.18 | 1.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 43 | 2609110021 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 44 | 2600301013 | |||
| Erdleitung | ||||
| 50 | 2609120006 | 1.94 | 2.31 | |
| Verbindungsleitung | ||||
| 51 | 2604448212 | 1.18 | 1.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 52 | 2604448060 | |||
| Verbindungsleitung | ||||
| 53 | 2609120004 | 0.83 | 0.99 | |
| Verbindungsleitung | ||||
| 54 | 2609120005 | 1.18 | 1.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 746 | 1608571047 | |||
| Bohrfutterschlüssel SG2 | ||||
| 746/7 | 2607950007 | 5.33 | 6.34 | |
| Netzanschlussleitung EU 2,6m 2 x 1,0 mm | ||||
| 805 | 1607000385 | 11.88 | 14.14 | |
| Typschild | ||||
| 808 | 160111A3H3 | 1.94 | 2.31 | |
| Kohlebürstensatz | ||||
| 810 | 2604321904 | 7.58 | 9.02 | |
| Bohrspindel 3/8" | ||||
| 841 | 2609110023 | 11.88 | 14.14 | |
