Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0601920703 ( GBM7,2VE )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

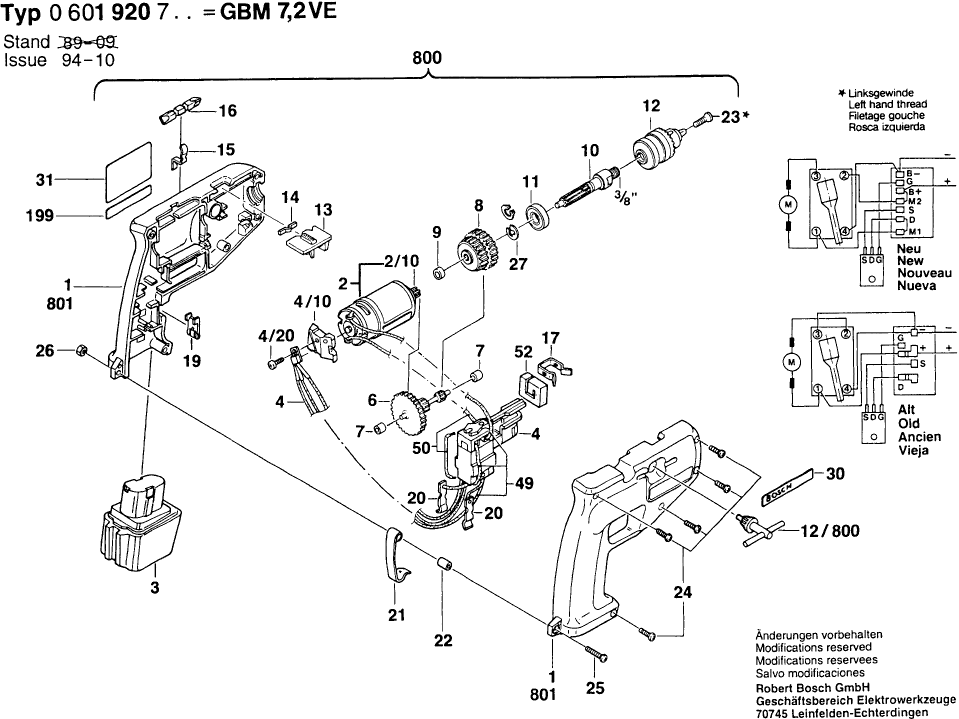

Zeichnungen der Bosch 0601920703 ( GBM7,2VE )
Teileliste der Bosch 0601920703 ( GBM7,2VE )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gehäuseschale BLAU | ||||
| 1 | 2605104873 | 15.71 | 18.69 | |
| Gleichstrommotor 7,2V | ||||
| 2 | 1609340003 | 29.75 | 35.40 | |
| Ritzel Z=11 | ||||
| 2/10 | 2606316112 | 3.31 | 3.94 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 3 | 1609340000 | |||
| Ein/Aus-Schalter | ||||
| 4 | 2607200302 | 40.61 | 48.33 | |
| Kühlkörper | ||||
| 4/10 | 2605715000 | 3.31 | 3.94 | |
| Torx-Linsenschraube 3x10 | ||||
| 4/20 | 2603490017 | 1.70 | 2.02 | |
| Linsenschraube DIN 7985-M3x8-4.8 | ||||
| 4/20 | 2910641050 | 0.83 | 0.99 | |
| Zahnwelle Z=10/19/81 | ||||
| 6 | 1609340005 | 12.41 | 14.77 | |
| Sinterbuchse | ||||
| 7 | 2600302002 | 1.18 | 1.40 | |
| Stirnrad Z=58/67 | ||||
| 8 | 1609340007 | 11.88 | 14.14 | |
| Sinterbuchse | ||||
| 9 | 2600301011 | 1.18 | 1.40 | |
| Bohrspindel 3/8" | ||||
| 10 | 2606135018 | 8.45 | 10.06 | |
| Rillenkugellager 10x26x8 | ||||
| 11 | 1900905127 | 22.36 | 26.61 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 12 | 1608571066 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 12/800 | 1607950042 | |||
| Verstellschieber SCHWARZ | ||||
| 13 | 2601099027 | 1.18 | 1.40 | |
| Rastenfeder | ||||
| 14 | 1609340011 | 1.18 | 1.40 | |
| Haltefeder | ||||
| 15 | 2601250002 | 1.18 | 1.40 | |
| Schrauberklinge 6 MM | ||||
| 16 | 1609200147 | 2.71 | 3.22 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 17 | 2601250003 | |||
| Sperrhebel 36,5 MM | ||||
| 19 | 2601099026 | 1.18 | 1.40 | |
| Sperrhebel 32,7 MM | ||||
| 19 | 1609340014 | 1.18 | 1.40 | |
| Kontaktfeder | ||||
| 20 | 2601324012 | 1.18 | 1.40 | |
| Bügelfeder Ø 6,2 MM | ||||
| 21 | 1609340016 | 2.71 | 3.22 | |
| Haltefeder Ø8,7 MM | ||||
| 21 | 2601251002 | 1.18 | 1.40 | |
| Distanzhülse Ø 6 MM | ||||
| 22 | 1609340017 | 1.18 | 1.40 | |
| Senkschraube M5x20 | ||||
| 23 | 2609110721 | 1.70 | 2.02 | |
| Blechschraube DIN 7981-ST3,9x16-C-H | ||||
| 24 | 2910611019 | 2.24 | 2.67 | |
| Zylinderschraube | ||||
| 24 | 1609340019 | 1.18 | 1.40 | |
| Zylinderschraube DIN 84-AM4x20-8.8 | ||||
| 25 | 2910021130 | 0.83 | 0.99 | |
| Sechskantmutter DIN 934 -M4-m-8 | ||||
| 26 | 2915011005 | 0.83 | 0.99 | |
| Sicherungsring Din 471-10x1mm-fst | ||||
| 27 | 2916650001 | 1.94 | 2.31 | |
| Firmenschild | ||||
| 30 | 1601110217 | 1.18 | 1.40 | |
| Verbindungsleitung L=52 MM WEISS | ||||
| 49 | 2604413005 | 1.18 | 1.40 | |
| Verbindungsleitung L=79 MM WEISS | ||||
| 50 | 2604413004 | 1.18 | 1.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 52 | 2601010038 | |||
| Schnell-Lader EU 230/7,2-24V, 1h | ||||
| 653 | 2607224425 | 130.32 | 155.08 | |
| Schnell-Lader EU 230/7,2-14,4V, 30 MIN. | ||||
| 653 | 2607224701 | 101.94 | 121.31 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 800 | 0601920723 | |||
| Gehäuseschale BLAU | ||||
| 801 | 2605104873 | 15.71 | 18.69 | |
