Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0601920803 ( GBM9,6VE )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

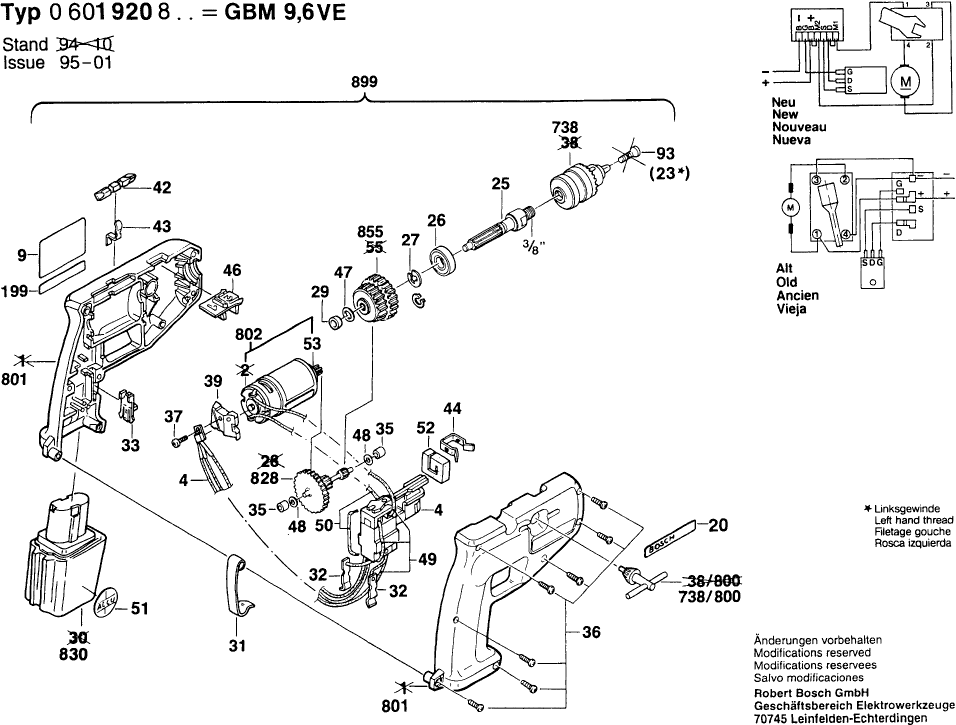

Zeichnungen der Bosch 0601920803 ( GBM9,6VE )
Teileliste der Bosch 0601920803 ( GBM9,6VE )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Ein/Aus-Schalter | ||||
| 4 | 2607200302 | 40.61 | 48.33 | |
| Firmenschild SONNENSEITE | ||||
| 9 | 2601110830 | 1.70 | 2.02 | |
| Klebeschild SCHATTENSEITE | ||||
| 20 | 2601110606 | 1.18 | 1.40 | |
| Bohrspindel 3/8" | ||||
| 25 | 2606135018 | 8.45 | 10.06 | |
| Rillenkugellager 10x26x8 | ||||
| 26 | 1900905120 | 7.58 | 9.02 | |
| Ausgleichscheibe 0,3 MM | ||||
| 27 | 2600100607 | 1.18 | 1.40 | |
| Sinterbuchse | ||||
| 29 | 2600301011 | 1.18 | 1.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 31 | 2601251003 | |||
| Kontaktfeder | ||||
| 32 | 2601324012 | 1.18 | 1.40 | |
| Sperrhebel 36,5 MM | ||||
| 33 | 2601099026 | 1.18 | 1.40 | |
| Sinterbuchse | ||||
| 35 | 2600302002 | 1.18 | 1.40 | |
| Schraube 4x16 | ||||
| 36 | 2603490022 | 0.83 | 0.99 | |
| Linsenschraube DIN 7985-M3x8-4.8 | ||||
| 37 | 2910641050 | 0.83 | 0.99 | |
| Kühlkörper | ||||
| 39 | 2605715000 | 3.31 | 3.94 | |
| Schrauberklinge 6 MM | ||||
| 42 | 1609200147 | 2.71 | 3.22 | |
| Haltefeder | ||||
| 43 | 2601250002 | 1.18 | 1.40 | |
| Klemmfeder | ||||
| 44 | 2601250003 | 1.18 | 1.40 | |
| Verstellschieber SCHWARZ | ||||
| 46 | 2601099027 | 1.18 | 1.40 | |
| Ausgleichscheibe 0,3 MM | ||||
| 48 | 2600100607 | 1.18 | 1.40 | |
| Ausgleichscheibe 0,3 MM DICK | ||||
| 48 | 2600100636 | 1.18 | 1.40 | |
| Verbindungsleitung L=52 MM WEISS | ||||
| 49 | 2604413005 | 1.18 | 1.40 | |
| Verbindungsleitung L=79 MM WEISS | ||||
| 50 | 2604413004 | 1.18 | 1.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 51 | 2601110461 | |||
| Staubschutz | ||||
| 52 | 2601010038 | 1.18 | 1.40 | |
| Ritzel Z=11 | ||||
| 53 | 2606316112 | 3.31 | 3.94 | |
| Senkschraube M5x20 | ||||
| 93 | 2609110721 | 1.70 | 2.02 | |
| Schnell-Lader EU 230/7,2-24V, 1h | ||||
| 680 | 2607224425 | 130.32 | 155.08 | |
| Schnell-Lader EU 230/7,2-14,4V, 30 MIN. | ||||
| 680 | 2607224701 | 101.94 | 121.31 | |
| Boorhouder 3/8 10 | ||||
| 738 | 1608571066 | 18.06 | 21.49 | |
| Sleutel boorhouder B, ZS14 | ||||
| 738/800 | 1607950042 | 3.27 | 3.89 | |
| Gehäuseschale BLAU | ||||
| 801 | 2605104873 | 15.71 | 18.69 | |
| Gleichstrommotor 9,6V | ||||
| 802 | 2607022902 | 15.71 | 18.69 | |
| Zahnwelle Z=10/19/81 | ||||
| 828 | 1609340005 | 12.41 | 14.77 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 830 | 2607335203 | |||
| Stirnrad Z=58/67 | ||||
| 855 | 1609340007 | 11.88 | 14.14 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 899 | 0601920827 | |||
