Bosch GBM13-2 RE Zeichnungen und Teile
Genaue Typennummer:
3 601 AB2 001
3 601 AB2 001

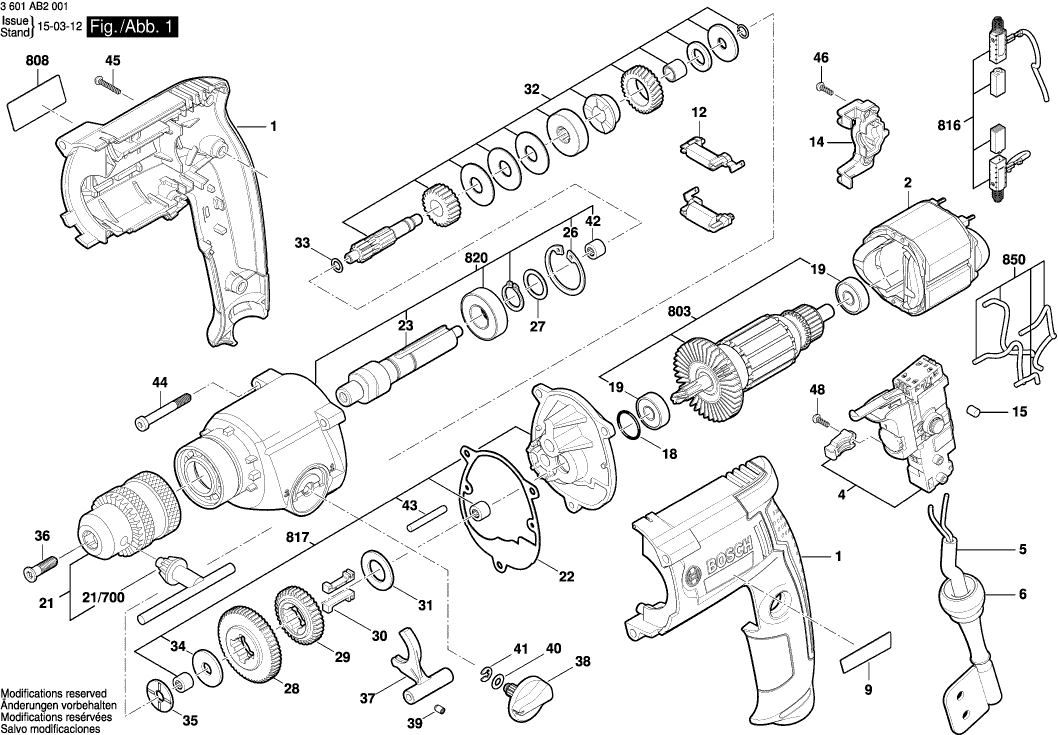

Zeichnungen der BOSCH 3601AB2001 ( GBM13-2RE )
Teileliste der BOSCH 3601AB2001 ( GBM13-2RE )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Motorgehäuse | ||||
| 1 | 16051082FA | Motorgehäuse | € 21.56 | |
| Polschuh 230-240V | ||||
| 2 | 1614220219 | Polschuh 230-240V | € 18.63 | |
| Schalter | ||||
| 4 | 160720030H | Schalter | € 28.07 | |
| Netzanschlussleitung EU 4,15m 2 x 1,0mm H07 RN-F | ||||
| 5 | 1607000392 | Netzanschlussleitung EU 4,15m 2 x 1,0mm H07 RN-F | € 18.63 | |
| Tülle Ø7,3-Ø8,6x66 MM | ||||
| 6 | 1600703034 | Tülle Ø7,3-Ø8,6x66 MM | € 2.32 | |
| Firmenschild | ||||
| 9 | 160111C0VJ | Firmenschild | € 2.32 | |
| Entstörfilter | ||||
| 12 | 1617328032 | Entstörfilter | € 7.10 | |
| Nicht mehr lieferbar | ||||
| 14 | 1618B0080A | Nicht mehr lieferbar | ||
| Dämpfungsgummi | ||||
| 15 | 2603100056 | Dämpfungsgummi | € 1.30 | |
| O-Ring | ||||
| 18 | 160021005W | O-Ring | € 0.96 | |
| Kugellager 8x22x7 | ||||
| 19 | 2609110153 | Kugellager 8x22x7 | € 5.80 | |
| Bohrfutter Ø1,5-13 MM, 1/2" | ||||
| 21 | 1608571069 | Bohrfutter Ø1,5-13 MM, 1/2" | € 24.24 | |
| Bohrfutterschlüssel SG2 | ||||
| 21/700 | 2607950007 | Bohrfutterschlüssel SG2 | € 6.52 | |
| Flachdichtung | ||||
| 22 | 1600A002NH | Flachdichtung | € 1.30 | |
| Bohrspindel | ||||
| 23 | 1600A002RA | Bohrspindel | € 16.46 | |
| Sicherungsbügel DIN 472-32x1,2 MM | ||||
| 26 | 2916660013 | Sicherungsbügel DIN 472-32x1,2 MM | € 2.03 | |
| Ausgleichscheibe 0,5 MM | ||||
| 27 | 2600100695 | Ausgleichscheibe 0,5 MM | € 1.30 | |
| Stirnrad | ||||
| 28 | 1600A003NU | Stirnrad | € 13.20 | |
| Stirnrad | ||||
| 29 | 1600A002NJ | Stirnrad | € 13.20 | |
| Flachkeil | ||||
| 30 | 2602300033 | Flachkeil | € 5.80 | |
| Ausgleichscheibe 1,5 MM | ||||
| 31 | 2600101668 | Ausgleichscheibe 1,5 MM | € 2.76 | |
| Vorgelege | ||||
| 32 | 1600A002NK | Vorgelege | € 58.82 | |
| Ausgleichscheibe 0,3 MM | ||||
| 33 | 2600100607 | Ausgleichscheibe 0,3 MM | € 1.30 | |
| Unterlegscheibe | ||||
| 34 | 1600A002NV | Unterlegscheibe | € 3.34 | |
| Nadelhülse | ||||
| 35 | 1600A002NW | Nadelhülse | € 1.30 | |
| Senkschraube M6x23 | ||||
| 36 | 2603421229 | Senkschraube M6x23 | € 1.30 | |
| Verstellschieber | ||||
| 37 | 1600A011KX | Verstellschieber | € 2.76 | |
| Drehknopf | ||||
| 38 | 1600A00381 | Drehknopf | € 2.03 | |
| Rastkappe | ||||
| 39 | 2600590006 | Rastkappe | € 1.30 | |
| Distanzscheibe | ||||
| 40 | 2600100618 | Distanzscheibe | € 1.30 | |
| Sicherungsscheibe 4 DIN 6799 | ||||
| 41 | 2916080907 | Sicherungsscheibe 4 DIN 6799 | € 2.03 | |
| Nadellager Ø6 MM | ||||
| 42 | 2600914010 | Nadellager Ø6 MM | € 2.76 | |
| Zylinderstift DIN 6325-4M6x32 | ||||
| 43 | 2917530106 | Zylinderstift DIN 6325-4M6x32 | € 4.06 | |
| Schaftschraube | ||||
| 44 | 2603435085 | Schaftschraube | € 0.96 | |
| Blechschraube | ||||
| 45 | 1619P00219 | Blechschraube | € 0.96 | |
| Linsenkopfschraube 3x10 ST | ||||
| 46 | 1613435034 | Linsenkopfschraube 3x10 ST | € 0.96 | |
| Torx-Linsenschraube 3x10 | ||||
| 48 | 2603490017 | Torx-Linsenschraube 3x10 | € 0.96 | |
| Anker 230-240V | ||||
| 803 | 1600A004MT | Anker 230-240V | € 53.08 | |
| Typschild | ||||
| 808 | 160111A3U1 | Typschild | € 2.32 | |
| Kohlebürstensatz | ||||
| 816 | 1617014146 | Kohlebürstensatz | € 11.74 | |
| Zwischenflansch | ||||
| 817 | 1600A004MW | Zwischenflansch | € 24.24 | |
| Getriebegehäuse | ||||
| 820 | 160580658L | Getriebegehäuse | € 58.82 | |
| Verbindungskabel | ||||
| 850 | 1600A004MX | Verbindungskabel | € 6.52 | |
