Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601B747A0 ( GBS75AE )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

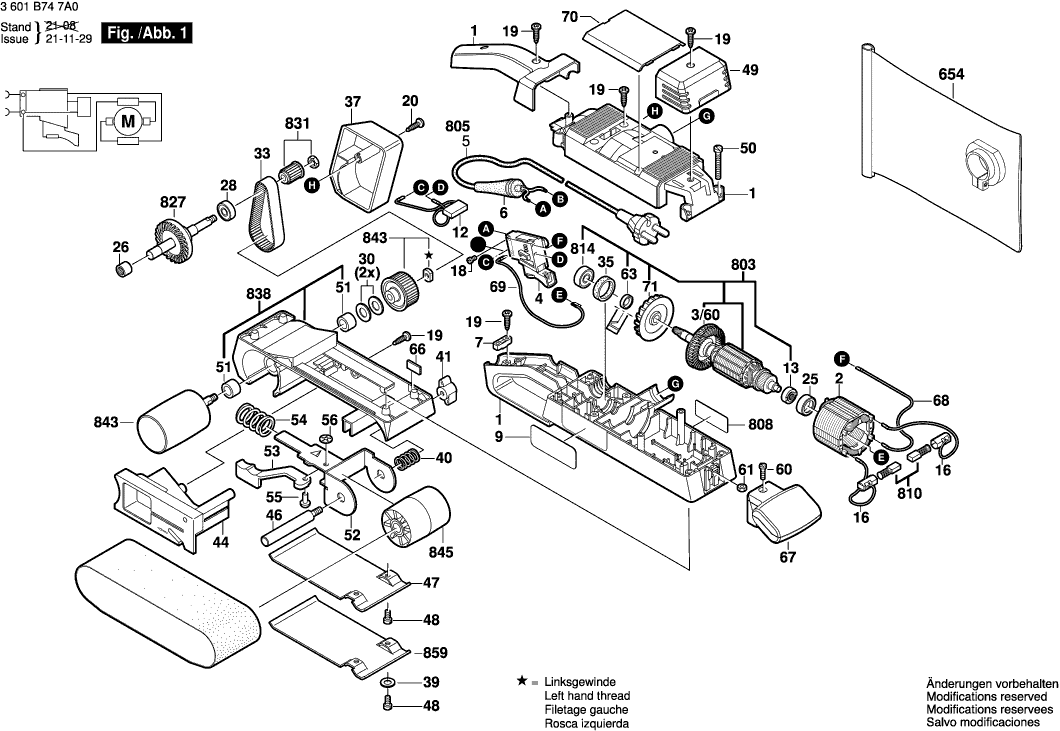

Zeichnungen der Bosch 3601B747A0 ( GBS75AE )
Teileliste der Bosch 3601B747A0 ( GBS75AE )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse BLAU | ||||
| 1 | 2605104549 | 29.75 | 35.40 | |
| Polschuh 230-240V | ||||
| 2 | 2604220480 | 18.19 | 21.65 | |
| Lüfter | ||||
| 3/60 | 2606610049 | 1.70 | 2.02 | |
| Schalter | ||||
| 4 | 2607200384 | 33.45 | 39.81 | |
| Tülle Ø6,4-Ø7,2x76 MM | ||||
| 6 | 2600703017 | 1.94 | 2.31 | |
| Leitungshalter | ||||
| 7 | 2601035001 | 1.18 | 1.40 | |
| Firmenschild GBS 75 AE | ||||
| 9 | 2601112057 | 1.94 | 2.31 | |
| Entstörfilter | ||||
| 12 | 1600A0086Z | 3.31 | 3.94 | |
| Flanschlager | ||||
| 13 | 2605805008 | 4.10 | 4.88 | |
| Bürstenhalter | ||||
| 16 | 2604449026 | 1.18 | 1.40 | |
| Zylinderschraube M3x6,5-4.8 | ||||
| 18 | 2603410001 | 1.18 | 1.40 | |
| Schraube 4x16 | ||||
| 19 | 2603490022 | 0.83 | 0.99 | |
| Torx-Linsenschraube 4x20 | ||||
| 20 | 2603490023 | 0.83 | 0.99 | |
| Zwischenring | ||||
| 25 | 1600502011 | 1.94 | 2.31 | |
| Nadellager Ø14 MM | ||||
| 26 | 2600910001 | 3.31 | 3.94 | |
| Rillenkugellager 8x22x7 | ||||
| 28 | 1900905041 | 10.73 | 12.77 | |
| Ausgleichscheibe | ||||
| 30 | 2600100099 | 1.70 | 2.02 | |
| Zahnriemen Z=75 | ||||
| 33 | 2604736010 | 8.45 | 10.06 | |
| Zwischenring | ||||
| 35 | 1600206024 | 1.18 | 1.40 | |
| Abdeckhaube SCHWARZ | ||||
| 37 | 1605510150 | 3.31 | 3.94 | |
| Unterlegscheibe DIN 125-A5,3-A2 | ||||
| 39 | 2918650007 | 1.18 | 1.40 | |
| Druckfeder | ||||
| 40 | 2604630002 | 1.18 | 1.40 | |
| Flügelmutter | ||||
| 41 | 2603339005 | 2.24 | 2.67 | |
| Sockel BLAU | ||||
| 44 | 1608005004 | 10.73 | 12.77 | |
| Achse | ||||
| 46 | 1603521027 | 7.58 | 9.02 | |
| Grundplatte | ||||
| 47 | 2601098040 | 5.83 | 6.94 | |
| Zylinderschraube DIN 84-M5x10-4.8 | ||||
| 48 | 2603410045 | 1.70 | 2.02 | |
| Bürstendeckel SCHWARZ | ||||
| 49 | 1605500122 | 4.70 | 5.59 | |
| Zylinderschraube DIN 84-BM5x40-5.8 | ||||
| 50 | 2910011170 | 1.18 | 1.40 | |
| Sinterbuchse | ||||
| 51 | 2600301089 | 3.31 | 3.94 | |
| Lagerbrücke | ||||
| 52 | 1605807013 | 6.54 | 7.78 | |
| Spannhebel SCHWARZ | ||||
| 53 | 1602098006 | 1.94 | 2.31 | |
| Druckfeder | ||||
| 54 | 1604619017 | 1.70 | 2.02 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 55 | 2917030110 | |||
| Sicherungsscheibe | ||||
| 56 | 1600146001 | 1.18 | 1.40 | |
| Gleitplatte | ||||
| 59 | 2601098037 | 4.10 | 4.88 | |
| Zylinderschraube DIN 84-AM4x16-8.8 | ||||
| 60 | 2910021126 | 0.83 | 0.99 | |
| Sechskantmutter DIN 934 -M4-m-8 | ||||
| 61 | 2915011005 | 0.83 | 0.99 | |
| Dichtring | ||||
| 63 | 2600290033 | 2.71 | 3.22 | |
| Ausgleichscheibe 0,3 MM DICK | ||||
| 64 | 1600101618 | 1.18 | 1.40 | |
| Keramikplatte | ||||
| 66 | 1601010007 | 1.94 | 2.31 | |
| Handgriff SCHWARZ | ||||
| 67 | 1605133036 | 5.83 | 6.94 | |
| Verbindungskabel L=410 MM WEISS | ||||
| 68 | 1604438018 | 1.18 | 1.40 | |
| Verbindungskabel L=373 MM WEISS | ||||
| 69 | 1604448000 | 1.70 | 2.02 | |
| Gehäusedeckel SCHWARZ | ||||
| 70 | 1605500120 | 1.94 | 2.31 | |
| Lüfter | ||||
| 71 | 1606610120 | 1.94 | 2.31 | |
| Staubbeutel | ||||
| 654 | 2605411170 | 20.42 | 24.30 | |
| Anker 230-240V | ||||
| 803 | 2604010935 | 81.47 | 96.95 | |
| Netzanschlussleitung EU 230V 4,15m 2 x 1,0mm H05 | ||||
| 805 | 1607000386 | 15.71 | 18.69 | |
| Typschild | ||||
| 808 | 160111A3H3 | 1.94 | 2.31 | |
| Kohlebürstensatz | ||||
| 810 | 2604321905 | 8.45 | 10.06 | |
| Rillenkugellager 9x24x7 | ||||
| 814 | 1610905011 | 11.88 | 14.14 | |
| Tellerrad Z=45 | ||||
| 827 | 2606333900 | 15.71 | 18.69 | |
| Anker 230-240V | ||||
| 830 | 2604010935 | 81.47 | 96.95 | |
| Zahnriemenrad | ||||
| 831 | 2606625907 | 2.24 | 2.67 | |
| Gerätegehäuse | ||||
| 838 | 2605190900 | 44.82 | 53.34 | |
| Laufrolle | ||||
| 843 | 2606625904 | 33.45 | 39.81 | |
| Laufrolle | ||||
| 845 | 2606625908 | 33.45 | 39.81 | |
| Gleitplatte | ||||
| 859 | 2601098037 | 4.10 | 4.88 | |
