Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0601B22508 ( GCM10SD )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Bosch 0601B22508 ( GCM10SD )

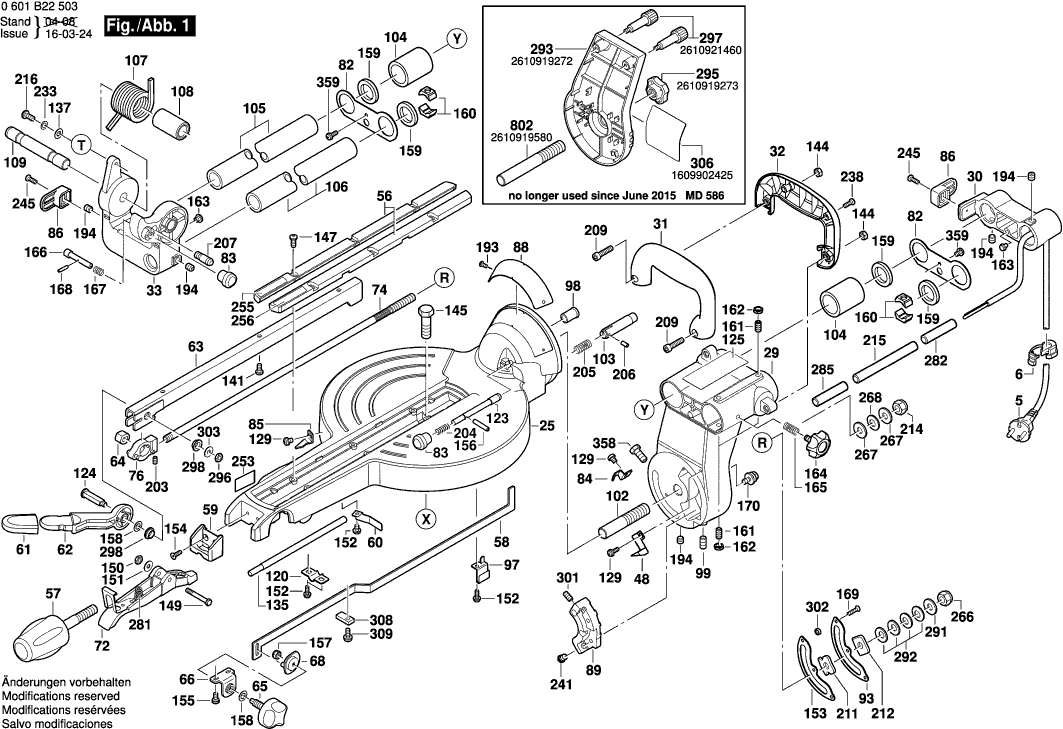

Teilezeichnung 1
Zum Vergrößern anklicken

Teilezeichnung 2
Zum Vergrößern anklicken

Teilezeichnung 3
Zum Vergrößern anklicken

Teilezeichnung 4
Zum Vergrößern anklicken

Teileliste der Bosch 0601B22508 ( GCM10SD )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Motorgehäuse
1 2610915750 40.61 48.33

Polschuh 240V
2 1609902334 60.65 72.17

Anker 240V
3 1619P03780 113.29 134.82

Schalter
4 2610950336 13.93 16.58

Netzanschlussleitung
5 1609902693 23.75 28.26

Kabeltülle
6 2610915755 0.83 0.99

Befestigungsschelle
7 2610921465 0.83 0.99

Typschild
8 1619PB1092 1.94 2.31

Firmenschild
9 1609902483 2.24 2.67

Kohlebürstensatz
10 1609203L02 11.88 14.14

Kugellager
13 2610911928 9.53 11.34

Kugellager
14 2610911927 20.42 24.30

Bürstenhalter
16 2610915761 5.33 6.34

Sockel
22 1609902500 148.65 176.89

Ergänzungsgestell
23 2610919261 20.42 24.30

Ergänzungsgestell
24 2610919262 26.84 31.94

Sägetisch
25 2610919260 168.86 200.94

Gehrungslineal
26 2610022497 67.25 80.03

Parallelanschlag
27 2610022498 29.75 35.40

Parallelanschlag
28 2610022499 29.75 35.40

Lagerbock
29 2610919266 101.94 121.31

Endkappe
30 2610919267 13.93 16.58

Nicht mehr lieferbar, kein Ersatz
31 2610915772

Nicht mehr lieferbar, kein Ersatz
32 2610915727

Lagerbock
33 1609902705 40.61 48.33

Getriebegehäuse
34 2610016891 91.56 108.96

Schutzabdeckung
35 1609902406 60.65 72.17

Zwischenlage
36 2610016892 26.84 31.94

Gehäusedeckel
37 2610915732 7.58 9.02

Gehäusedeckel
38 2610919275 15.71 18.69

Griffschale
39 2610915734 11.88 14.14

Nicht mehr lieferbar, kein Ersatz
40 2610915735

Lagerbock
41 2610915736 10.73 12.77

Lagerbock
42 2610915737 13.93 16.58

Lagerbock
43 2610915738 13.93 16.58

Auslöser
44 2610915739 4.70 5.59

Taste
45 1609902407 2.71 3.22

Taste
46 1609902408 2.71 3.22

Gelenkteil
47 1609902409 1.94 2.31

Zeiger
48 2610919289 1.94 2.31

Auslösehebel
49 2610915744 6.54 7.78

Klauenring
50 2610915745 7.58 9.02

Klauenring
51 2610915746 7.58 9.02

Nicht mehr lieferbar, kein Ersatz
52 1609902676

Klinke
53 1609902677 3.31 3.94

Drehfeder
54 2610911853 3.31 3.94

Teller
55 2610915704 3.31 3.94

Auflageplatte
56 1609902410 5.33 6.34

Knopfgriff
57 2610009612 10.73 12.77

Gestänge
58 2610919285 4.70 5.59

Aufnahme
59 2610915708 5.33 6.34

Blattfeder
60 2610919569 1.70 2.02

Abdeckkappe
61 1609902231 3.31 3.94

Hebel
62 2610915711 8.45 10.06

Haltearm
63 2610919291 12.41 14.77

Kurvenscheibe
64 2610919270 0.83 0.99

Knopf
65 1609902412 3.31 3.94

Haltearm
66 2610915715 1.18 1.40

Leitungshalter
67 2610919570 1.18 1.40

Haltearm
68 1609902675 1.94 2.31

Nicht mehr lieferbar, kein Ersatz
69 2610919277

Blech
70 2610915719 4.10 4.88

Gestänge
71 1619P05645 11.88 14.14

Verschlusshebel
72 2610919274 12.41 14.77

Prallschutz
73 2610915722 2.24 2.67

Stange
74 2610919290 11.88 14.14

Laufrolle
75 2610915724 1.70 2.02

Hubring
76 2610919271 5.83 6.94

Druckknopf
77 2610915726 5.33 6.34

Anschlagplatte
78 1609902518 3.31 3.94

Knopf
79 2610915687 5.33 6.34

Verschlusshebel
80 1609902506 5.33 6.34

Verschlusshebel
81 1609902507 5.33 6.34

Rückhalteblech
82 2610915690 1.70 2.02

Abdeckkappe
83 2610915691 1.18 1.40

Zeiger
84 2610919288 1.70 2.02

Zeiger
85 2610919283 0.83 0.99

Kabelhalter
86 2610915694 7.58 9.02

Skalenplatte
88 2610921478 0.83 0.99

Anschlagbock
89 2610919574 13.93 16.58

Steckschlüsseleinsatz
90 2610915698 5.83 6.94

Gummibuchse
91 2610915699 5.83 6.94

Lagerlasche
92 2610915700 1.18 1.40

Rückhalteblech
93 1609902673 4.10 4.88

Getriebedeckel
94 1609902674 13.93 16.58

Gleitplatte
95 2610911863 5.83 6.94

Führungsbügel
97 2610916459 1.18 1.40

Durchführung
98 2610916460 0.83 0.99

Schraube
99 1609902548 0.83 0.99

Rastbolzen
100 2610916462 2.24 2.67

Welle L=105mm
102 2610915756 5.33 6.34

Rastbolzen
103 2610915759 3.31 3.94

Schiebelager
104 1609902519 55.25 65.75

Gleitleiste
105 2610916792 49.56 58.98

Gleitleiste
106 2610916793 60.65 72.17

Drehfeder
107 2610922577 10.73 12.77

Manschette
108 2610916795 1.94 2.31

Welle
109 2610916796 5.33 6.34

Sperrstift
110 2610919577 8.45 10.06

Zahnrad
111 2610916798 20.42 24.30

Spindel
112 1609902654 12.41 14.77

Bürstendeckel Ø 22mm
115 2610916802 1.94 2.31

Verlängerungswelle
116 2610916803 6.54 7.78

Antriebsscheibe
117 2610916804 2.24 2.67

Nicht mehr lieferbar, kein Ersatz
118 2610921197

Riemenscheibe
119 2610919294 11.88 14.14

Führungsplatte
120 1609902521 1.18 1.40

Zählerwelle
121 2610933125 29.75 35.40

Keil
122 2610916809 1.18 1.40

Rastbolzen
123 2610916810 3.31 3.94

Hebelwelle
124 1609902678 5.33 6.34

Einklebeblatt
125 1609902235 2.71 3.22

Sicherungsmutter
126 2610911886 0.83 0.99

Unterlegscheibe
127 2610911887 0.83 0.99

Federscheibe
128 2610911868 0.83 0.99

Kombi-Schraube
129 2610911907 0.83 0.99

Gewindestift
130 2610911908 1.18 1.40

Ausgleichscheibe
131 2610911937 2.71 3.22

Flansch
132 1609902415 6.54 7.78

Unterlegscheibe
133 2610911870 1.94 2.31

Schraube
134 2610911871 1.70 2.02

Stange
135 2610921469 2.71 3.22

Ansatzschraube
136 2610911598 1.18 1.40

Unterlegscheibe
137 2610911599 0.83 0.99

Buchse
138 2610018780 0.83 0.99

Kabelklemme
139 1609902345 0.83 0.99

Schraube
140 2610911458 1.70 2.02

Schraube
141 1619PA6363 0.83 0.99

SCHRAUBE M4X35
142 2610318846 0.83 0.99

Schraube
143 1609902523 1.18 1.40

Mutter
144 1609902689 1.18 1.40

Sechskantschraube
145 2610911861 2.71 3.22

GEWINDESTANGE
146 2610356437 0.83 0.99

Schraube
147 2610911899 0.83 0.99

Gummibüchse
148 2610358846 1.18 1.40

Schraube
149 2610911918 1.94 2.31

Sicherungsmutter
150 2610911901 1.18 1.40

Unterlegscheibe
151 2610347092 0.83 0.99

Schraube
152 2610911897 0.83 0.99

Rückhalteblech
153 2610919287 3.31 3.94

Schraube
154 2610911900 0.83 0.99

Vorlegscheibe
155 1609902701 0.83 0.99

Stift
156 2610997274 0.83 0.99

Vierkantmutter
157 2610355332 1.18 1.40

Scheibe
158 2610358801 1.18 1.40

Filzring
159 2610911589 6.54 7.78

Klemmstein
160 2610919102 4.70 5.59

Gewindestift
161 1609902416 0.83 0.99

Mutter
162 2610328618 0.83 0.99

Gummi-Ohrkissen
163 2610911584 0.83 0.99

Knopf
164 2610911583 5.83 6.94

Feder
165 2610911582 0.83 0.99

Rastbolzen
166 2610911575 1.70 2.02

Druckfeder
167 2610911576 1.70 2.02

Haltebolzen
168 2610911577 1.18 1.40

Schraube
169 1609902525 0.83 0.99

SCHRAUBE M4X35
170 2610327859 1.18 1.40

Ansatzschraube
171 2610911911 0.83 0.99

Rundgummi
172 2610911921 0.83 0.99

Kugellager
173 2610911938 11.88 14.14

Ansatzschraube
174 2610018779 1.70 2.02

Scheibe
175 2610911906 1.18 1.40

Sechskantmutter
176 2610911570 0.83 0.99

Unterlegscheibe
177 1609902565 0.83 0.99

Sicherungsring
178 2610990521 0.83 0.99

Nicht mehr lieferbar, kein Ersatz
180 2610358812

Federscheibe Ø27,5x38,4 MM
181 2610355325 0.83 0.99

KUGELLAGER
183 2610327846 12.41 14.77

Plaatschroef
185 2610317505 0.83 0.99

Scheibenfeder
186 2610993102 1.70 2.02

Sicherungsring
187 2610997281 0.83 0.99

Vorlegscheibe
188 2610029674 1.18 1.40

Gummiring
189 2610996948 1.18 1.40

NADELLAGER
190 2610358922 9.53 11.34

Bolzen
191 2610906037 1.18 1.40

Federscheibe
192 2610906041 0.83 0.99

Schraube
193 2610913862 0.83 0.99

Gewindestift
194 1609902702 0.83 0.99

Ansatzschraube
195 2610919060 1.18 1.40

Druckfeder
196 2610919061 0.83 0.99

Feststellschraube
197 1609902526 2.71 3.22

Feststellschraube
198 1609902527 2.24 2.67

Haltering
199 2610912556 0.83 0.99

Druckfeder
200 1609902566 0.83 0.99

SCHRAUBE M4X35
203 2610355295 1.70 2.02

Druckfeder
204 2610919067 0.83 0.99

Druckfeder
205 2610919068 0.83 0.99

Federstift
206 2610919069 1.18 1.40

Schraube
207 1609902311 0.83 0.99

Ansatzschraube
208 2610919070 1.18 1.40

Anschlagschraube
209 2610919071 1.70 2.02

SCHRAUBE M4X35
210 2610320304 0.83 0.99

Bremsblech
211 2610919072 1.94 2.31

Bremsblech
212 2610919073 6.54 7.78

Mutter
214 2615297331 0.83 0.99

Pvc-Rohr
215 1609902417 1.94 2.31

Ansatzschraube
216 1609902706 0.83 0.99

Ansatzschraube
217 2610919076 1.18 1.40

SCHRAUBE M4X35
218 2610327867 1.18 1.40

Schraube
219 2610998575 0.83 0.99

Druckfeder
221 2610919077 0.83 0.99

Polster
222 2610919078 1.18 1.40

Kugellager
223 2610919079 13.93 16.58

Druckfeder
224 1609902529 0.83 0.99

Sicherungsring
225 2610358869 1.18 1.40

Drucktaste
226 1619P03313 1.18 1.40

SCHRAUBE M4X35
228 2610358928 1.18 1.40

Einsatz
229 2610911569 1.94 2.31

Mutter
230 2610327868 0.83 0.99

Pvc-Rohr
231 2610919082 1.70 2.02

Schraube
232 2610911929 0.83 0.99

Unterlegscheibe
233 1609902513 0.83 0.99

Lagerdeckel
234 2610911566 2.24 2.67

SCHRAUBE M4X35
235 2610318812 2.24 2.67

Haltering
236 2610919083 0.83 0.99

Schraube
237 2610919084 1.94 2.31

SCHRAUBE M4X35
238 2610320330 0.83 0.99

Druckfeder
239 2610919085 0.83 0.99

Schraube
240 2610915162 0.83 0.99

Sechskantschraube
241 2610351178 0.83 0.99

Nicht mehr lieferbar, kein Ersatz
242 2610914401

Stift
243 2610919086 1.70 2.02

Gewindestift
244 2610919087 1.70 2.02

Schraube
245 1609902698 0.83 0.99

Sechskantmutter
246 2610358521 1.18 1.40

Anschlagplatte
247 2610916061 4.10 4.88

Einstellschlüssel
249 2610917658 7.58 9.02

Absaugrohr
251 2610919280 2.71 3.22

Schnellspannvorrichtung
252 2610919089 36.85 43.85

Etikett
253 1609902276 2.71 3.22

Warnschild
254 2610911658 1.18 1.40

Etikett
255 1609902278 1.70 2.02

Etikett
256 1609902279 1.70 2.02

Etikett
258 1609902421 2.71 3.22

Etikett
259 1609902492 3.31 3.94

Kabelklemme
262 1609902281 1.70 2.02

Mutter
266 1609902514 2.71 3.22

Scheibe
267 2610910792 0.83 0.99

Unterlegscheibe
268 2610068894 1.18 1.40

Feder
281 2610921477 1.18 1.40

Pvc-Rohr
282 1609902423 0.83 0.99

Schraube
283 2610921480 3.31 3.94

Schraube
284 2610921481 0.83 0.99

Pvc-Rohr
285 1609902347 1.70 2.02

Doppelmaulschlüssel
286 2610921512 3.31 3.94

Sechskantsteckschlüssel
287 2610921483 4.10 4.88

Kabelklemme
288 1609902348 0.83 0.99

Ausgleichscheibe
289 2610921487 0.83 0.99

Unterlegscheibe
291 2610919282 0.83 0.99

Scheibe
292 2610919281 2.71 3.22

Gehäusedeckel old
293 2610919272 15.71 18.69

Gehäusedeckel
294 1609902569 2.24 2.67

Mutter old
295 2610919273 2.71 3.22

Mutter
296 2610921459 0.83 0.99

Knopf old
297 2610921460 3.31 3.94

Durchführung
298 2610919572 0.83 0.99

Manschette
300 2610921464 0.83 0.99

Schraube
301 2610921466 0.83 0.99

Beilegring
302 2610921467 0.83 0.99

Unterlegscheibe
303 2610358815 0.83 0.99

Schraube
304 2610919276 0.83 0.99

Unterlegscheibe
305 2610913099 0.83 0.99

Etikett old
306 1609902425 2.71 3.22

Mutter
308 1609902426 0.83 0.99

Schraube
309 1609902427 0.83 0.99

Ausgleichscheibe
310 1609902428 0.83 0.99

Lagerbock
311 1609902429 4.10 4.88

Magnetspule
312 1609902431 26.84 31.94

Sockel
313 1609902484 2.71 3.22

Zählerwelle
314 1609902432 2.24 2.67

Schraube
316 1609902571 0.83 0.99

Schraube
317 1609902435 0.83 0.99

Schraube
318 1609902436 0.83 0.99

Manschette
319 1609902437 0.83 0.99

Kabelklemme
320 1609902438 1.18 1.40

Kondensator
321 1609902439 6.54 7.78

Rastbolzen
322 1609902440 0.83 0.99

Rastbolzen
323 1609902441 0.83 0.99

Ein/Aus-Schalter
324 1609902442 9.53 11.34

Ferritkern
325 1609902443 10.73 12.77

Ausgleichscheibe
326 1609902444 0.83 0.99

Schutzblech
327 1609902445 6.54 7.78

Schutzblech
328 1609902446 5.33 6.34

Schraube
329 1609902694 0.83 0.99

Lagerbock
330 1609902448 2.24 2.67

Schraube
331 1609902449 0.83 0.99

Verschlusshebel
332 1619PA2558 7.58 9.02

Gerätekappe
334 1609902452 1.18 1.40

Feder
335 1609902453 10.73 12.77

Haltering
336 1609902454 1.18 1.40

Hebel
337 1609902455 4.70 5.59

Sechskantmutter
339 1609902457 1.18 1.40

Taste
340 1609902458 2.24 2.67

Flansch
342 1609902460 6.54 7.78

Kabelabdeckung
344 1609902467 2.71 3.22

Schraube
345 1609902577 0.83 0.99

Schraube
352 1609902260 1.18 1.40

Schraube
353 1609902134 0.83 0.99

Schraube
354 1609902386 0.83 0.99

Feder
356 1609902420 0.83 0.99

Schraube
357 1609902574 1.18 1.40

Schraube
358 1609902575 0.83 0.99

Schraube
359 1609902576 0.83 0.99

Schraube
360 1609902549 0.83 0.99

Staubbehaelter
650 1609902509 26.84 31.94

Anschlussstutzen
670 2610919255 4.10 4.88

Welle old L=127mm
802 2610919580 9.53 11.34

Ersatzteilgruppe
827 1619P03312 5.83 6.94

Wartungsset
847 2610018774 13.11 15.60

Schraube
8179 1619PA9158 1.94 2.31

Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
