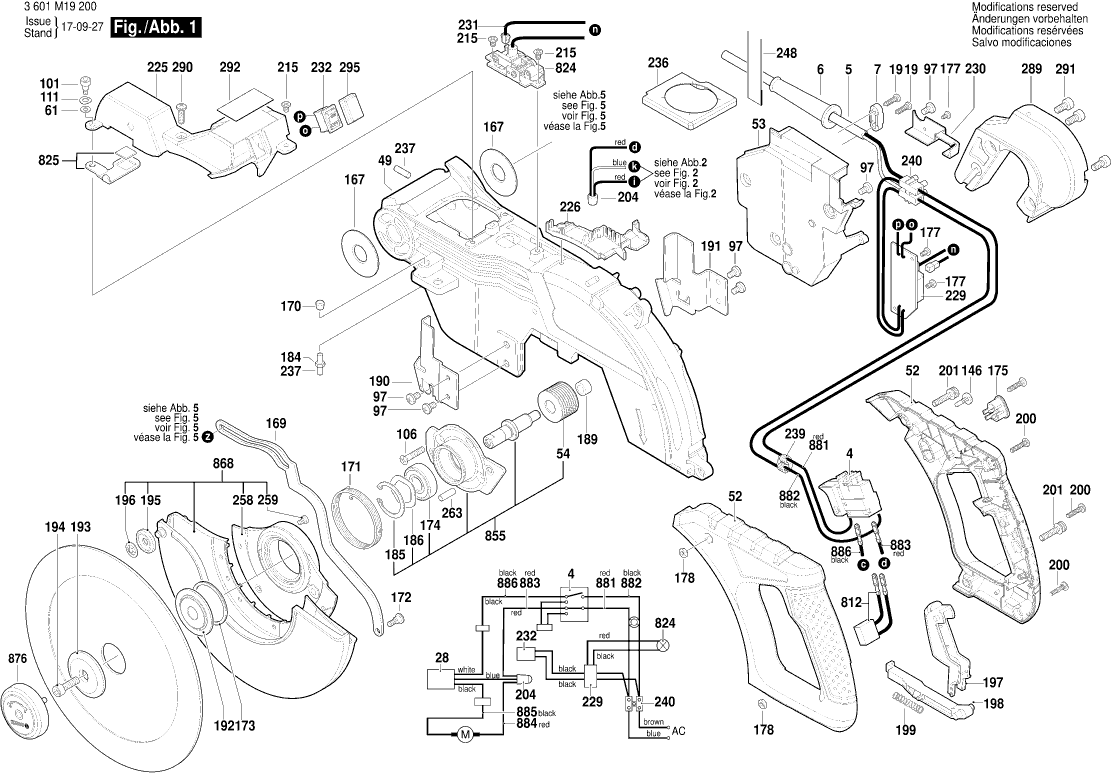

Zeichnungen der Bosch 3601M19200 ( GCM8SDE )
Teileliste der Bosch 3601M19200 ( GCM8SDE )
Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
Motorgehäuse | ||||
1 | 1609B05273 | 11.88 | 14.14 | |
Polschuh 230V | ||||
2 | 1619P04474 | 29.75 | 35.40 | |
Ein/Aus-Schalter | ||||
4 | 1609B04211 | 9.53 | 11.34 | |
Netzanschlussleitung EU 3m 2x1mm H05 RN-F | ||||
5 | 1609B02952 | 12.41 | 14.77 | |
Kabeltülle | ||||
6 | 1609BP7095 | 0.83 | 0.99 | |
Leitungsclip | ||||
7 | 1609B00821 | 0.83 | 0.99 | |
Kugellager | ||||
13 | 1609B04083 | 1.94 | 2.31 | |
Kugellager | ||||
14 | 1609B05383 | 5.83 | 6.94 | |
Bürstenhalter | ||||
16 | 1619P06212 | 6.54 | 7.78 | |
Schraube ECO-SYN St 3,5x16 | ||||
19 | 1619P03833 | 0.83 | 0.99 | |
Schraube M5x50 | ||||
22 | 1609B04055 | 0.83 | 0.99 | |
Endkappe | ||||
24 | 1609B05275 | 1.18 | 1.40 | |
Spezialschraube | ||||
25 | 1609B00921 | 0.83 | 0.99 | |
Winkelstecker | ||||
27 | 1619P06213 | 1.18 | 1.40 | |
Drehzahlregler | ||||
28 | 1609B05288 | 26.84 | 31.94 | |
Abdeckung | ||||
29 | 1609B05293 | 0.83 | 0.99 | |
Verschlussscheibe | ||||
30 | 1609B04071 | 1.18 | 1.40 | |
Gummiring | ||||
31 | 1609B04072 | 0.83 | 0.99 | |
Verschlussstift | ||||
32 | 1609B04049 | 1.18 | 1.40 | |
Druckfeder | ||||
33 | 1609B04050 | 0.83 | 0.99 | |
Schallwand | ||||
34 | 1609B05271 | 1.18 | 1.40 | |
Geräteclip | ||||
35 | 1609B04051 | 0.83 | 0.99 | |
Gehrungslineal | ||||
36 | 1609B04184 | 15.71 | 18.69 | |
Schraube | ||||
37 | 1609B04208 | 0.83 | 0.99 | |
Getriebekasten | ||||
38 | 1609B04031 | 29.75 | 35.40 | |
Gehrungslineal | ||||
43 | 1609B04183 | 15.71 | 18.69 | |
Gehrungslineal | ||||
44 | 1609B04182 | 15.71 | 18.69 | |
Gehrungslineal | ||||
45 | 1609B04185 | 12.41 | 14.77 | |
Tisch | ||||
46 | 1609B03735 | 91.56 | 108.96 | |
Arm | ||||
49 | 1609B04030 | 55.25 | 65.75 | |
Endkappe | ||||
51 | 1609B03746 | 5.33 | 6.34 | |
Schaltergriff | ||||
52 | 1609B04009 | 15.71 | 18.69 | |
Kabelkasten | ||||
53 | 1609B05277 | 3.31 | 3.94 | |
Riemenscheibe | ||||
54 | 1609B04035 | 6.54 | 7.78 | |
Warnschild | ||||
56 | 1609B00708 | 0.83 | 0.99 | |
Arretierblech | ||||
57 | 1609B03704 | 5.83 | 6.94 | |
Kordelschraube | ||||
59 | 1609B05382 | 0.83 | 0.99 | |
Schraube | ||||
60 | 1609B03711 | 0.83 | 0.99 | |
Unterlegscheibe | ||||
61 | 1609B00863 | 0.83 | 0.99 | |
Zeiger | ||||
62 | 1609B00717 | 0.83 | 0.99 | |
Verschleissplatte | ||||
63 | 1609B03714 | 3.31 | 3.94 | |
Sperrhebel | ||||
65 | 1609B00232 | 1.18 | 1.40 | |
Sperrhebel | ||||
66 | 1609B00233 | 0.83 | 0.99 | |
Ansatzschraube | ||||
67 | 1609B00236 | 1.18 | 1.40 | |
Druckfeder | ||||
68 | 1609B00237 | 0.83 | 0.99 | |
Ansatzschraube | ||||
69 | 1609B00238 | 1.18 | 1.40 | |
Feststellschraube | ||||
70 | 1609B01435 | 1.18 | 1.40 | |
Feststellschraube | ||||
71 | 1609B01436 | 1.18 | 1.40 | |
Bolzen | ||||
72 | 1609B05203 | 0.83 | 0.99 | |
Scheibe | ||||
73 | 1609B00670 | 1.18 | 1.40 | |
Klemmutter | ||||
74 | 1609B00704 | 0.83 | 0.99 | |
Spezialschraube | ||||
75 | 1609B04067 | 0.83 | 0.99 | |
Spezialmutter | ||||
76 | 1609B04069 | 0.83 | 0.99 | |
Gummibuchse | ||||
77 | 1609B00705 | 0.83 | 0.99 | |
Schraube | ||||
78 | 1609B03722 | 0.83 | 0.99 | |
Scheibe | ||||
79 | 1609B00669 | 0.83 | 0.99 | |
Gummiring | ||||
80 | 1609BP7098 | 0.83 | 0.99 | |
Innensechskantschlüssel | ||||
81 | 1609BP7026 | 2.24 | 2.67 | |
Endklipp | ||||
83 | 1609B01992 | 0.83 | 0.99 | |
Auflageplatte | ||||
84 | 1609B03717 | 5.33 | 6.34 | |
Staubschale | ||||
85 | 1609B03718 | 1.94 | 2.31 | |
Stange | ||||
86 | 1609B04080 | 4.70 | 5.59 | |
Knopf | ||||
87 | 1609B04079 | 5.83 | 6.94 | |
Druckfeder | ||||
89 | 1609B03721 | 0.83 | 0.99 | |
Kontaktlasche | ||||
93 | 1609BP7341 | 0.83 | 0.99 | |
Gerätefuss | ||||
94 | 1609B03727 | 1.70 | 2.02 | |
Verschleissplatte | ||||
95 | 1609B03729 | 0.83 | 0.99 | |
Lagerwelle | ||||
96 | 1609B04108 | 3.31 | 3.94 | |
Schraube | ||||
97 | 1609B04086 | 1.70 | 2.02 | |
Schraube | ||||
98 | 1609B03723 | 0.83 | 0.99 | |
Unterlegscheibe | ||||
99 | 1609B01324 | 0.83 | 0.99 | |
Mutter | ||||
100 | 1609B01949 | 0.83 | 0.99 | |
Schulterschraube | ||||
101 | 1609B01462 | 0.83 | 0.99 | |
Schulterschraube | ||||
102 | 1609B01463 | 0.83 | 0.99 | |
Gleitbacke | ||||
103 | 1609B01464 | 0.83 | 0.99 | |
Druckfeder | ||||
104 | 1609B01479 | 0.83 | 0.99 | |
Gewindestift | ||||
105 | 1609BP7143 | 0.83 | 0.99 | |
Schraube | ||||
106 | 1609B05391 | 0.83 | 0.99 | |
Raste | ||||
107 | 1609B03760 | 8.45 | 10.06 | |
Schalthebel | ||||
108 | 1609B03733 | 3.31 | 3.94 | |
Welle | ||||
109 | 1609B03734 | 11.88 | 14.14 | |
Raste | ||||
110 | 1609B03761 | 5.33 | 6.34 | |
Vorlegscheibe | ||||
111 | 1609B01668 | 0.83 | 0.99 | |
Scheibe | ||||
112 | 1609B00675 | 0.83 | 0.99 | |
Rastelement | ||||
113 | 1609B03738 | 9.53 | 11.34 | |
Anschlagplatte | ||||
114 | 1609B03739 | 0.83 | 0.99 | |
Blattfeder | ||||
115 | 1609B05370 | 1.18 | 1.40 | |
Schloss-Türschild | ||||
116 | 1609B03741 | 1.94 | 2.31 | |
Verstellbolzen | ||||
117 | 1609B03742 | 0.83 | 0.99 | |
Verschleissplatte | ||||
118 | 1609B01457 | 0.83 | 0.99 | |
Zeiger | ||||
119 | 1609B03756 | 0.83 | 0.99 | |
Zeiger | ||||
120 | 1609B03759 | 0.83 | 0.99 | |
Arretierblech | ||||
121 | 1609B03743 | 1.70 | 2.02 | |
Innensechskantschraube | ||||
122 | 1609B03749 | 0.83 | 0.99 | |
Kontaktlasche | ||||
123 | 1609BP7343 | 0.83 | 0.99 | |
Knopf | ||||
124 | 1609B03755 | 1.18 | 1.40 | |
Skalenplatte | ||||
125 | 1609B04054 | 12.41 | 14.77 | |
Filzring | ||||
126 | 1609B03763 | 0.83 | 0.99 | |
Friktionsteller | ||||
127 | 1609B03770 | 5.83 | 6.94 | |
Fingerwelle | ||||
128 | 1609B00370 | 1.18 | 1.40 | |
Sprengring | ||||
129 | 1609B00690 | 0.83 | 0.99 | |
Friktionsteller | ||||
130 | 1609B03773 | 5.83 | 6.94 | |
Sechskantmutter | ||||
131 | 1609B01041 | 0.83 | 0.99 | |
Anschlagbolzen | ||||
132 | 1609B03776 | 0.83 | 0.99 | |
Gelenkbolzen | ||||
133 | 1609B03771 | 5.33 | 6.34 | |
Ansatzschraube | ||||
134 | 1609B03779 | 1.18 | 1.40 | |
Rastbolzen | ||||
136 | 1609B03767 | 2.24 | 2.67 | |
Geräteclip | ||||
137 | 1609B03757 | 1.18 | 1.40 | |
O-Ring | ||||
138 | 1609B00601 | 1.18 | 1.40 | |
Griffschale | ||||
140 | 1609B03745 | 2.24 | 2.67 | |
Traggriff | ||||
141 | 1609B03747 | 8.45 | 10.06 | |
Blechschraube | ||||
142 | 1609B03768 | 0.83 | 0.99 | |
Verschiebeanschlag | ||||
143 | 1609B03753 | 1.18 | 1.40 | |
Spezialmutter | ||||
144 | 1609B03752 | 2.71 | 3.22 | |
Federscheibe | ||||
145 | 1609B00660 | 0.83 | 0.99 | |
Abdeckung | ||||
146 | 1609B04200 | 0.83 | 0.99 | |
Ansatzschraube | ||||
147 | 1609B03795 | 0.83 | 0.99 | |
Knopf ROT | ||||
148 | 1609B00382 | 4.10 | 4.88 | |
Druckfeder | ||||
149 | 1609B00417 | 0.83 | 0.99 | |
Rückhalteblech | ||||
150 | 1609B03765 | 1.18 | 1.40 | |
Rückhalteblech | ||||
151 | 1609B03766 | 1.18 | 1.40 | |
Staubabsaugung | ||||
152 | 1609B03750 | 6.54 | 7.78 | |
Gewindestift | ||||
153 | 1609B03777 | 0.83 | 0.99 | |
Staubabsaugung | ||||
154 | 1609B03751 | 6.54 | 7.78 | |
Kabelklemme | ||||
155 | 1609B01512 | 0.83 | 0.99 | |
Leitungshalter | ||||
156 | 1609B00339 | 1.70 | 2.02 | |
Vakuumschlauch | ||||
158 | 1609B03782 | 7.58 | 9.02 | |
Stützwinkel | ||||
159 | 1609B03783 | 1.18 | 1.40 | |
Stützwinkel | ||||
160 | 1609B05324 | 1.94 | 2.31 | |
Stützwinkel | ||||
161 | 1609B05325 | 1.94 | 2.31 | |
Schraube | ||||
162 | 1609B00623 | 0.83 | 0.99 | |
Gewindeformschraube | ||||
163 | 1609B01168 | 0.83 | 0.99 | |
Schraube | ||||
164 | 1609B01690 | 0.83 | 0.99 | |
Drehfeder | ||||
165 | 1609B02209 | 10.73 | 12.77 | |
Hülse | ||||
166 | 1609B02222 | 0.83 | 0.99 | |
Verschleissplatte | ||||
167 | 1609B01602 | 0.83 | 0.99 | |
Gestänge | ||||
169 | 1609B04001 | 9.53 | 11.34 | |
Abdeckung | ||||
170 | 1609B04002 | 0.83 | 0.99 | |
Feder | ||||
171 | 1609B04004 | 1.18 | 1.40 | |
Schraube | ||||
172 | 1609BP7145 | 0.83 | 0.99 | |
Federclip | ||||
173 | 1609B05251 | 1.18 | 1.40 | |
Kugellager | ||||
174 | 1609B01255 | 4.70 | 5.59 | |
Abdeckung | ||||
175 | 1609B05290 | 0.83 | 0.99 | |
Kombi-Schraube | ||||
176 | 1609B05396 | 0.83 | 0.99 | |
Schraube | ||||
177 | 1609B01667 | 0.83 | 0.99 | |
Verschlussmutter | ||||
178 | 1609B00974 | 1.18 | 1.40 | |
Innensechskantschraube | ||||
179 | 1609B05390 | 0.83 | 0.99 | |
Mutter | ||||
184 | 1609BT4033 | 0.83 | 0.99 | |
Sicherungsring | ||||
185 | 1609BP7068 | 1.18 | 1.40 | |
Scheibe | ||||
186 | 1609BP7050 | 1.94 | 2.31 | |
Kugellager | ||||
187 | 1609B03774 | 9.53 | 11.34 | |
Distanzstück | ||||
188 | 1609B03780 | 0.83 | 0.99 | |
Nadelhülse | ||||
189 | 1609B05351 | 1.70 | 2.02 | |
Abweiser | ||||
190 | 1609B04017 | 3.31 | 3.94 | |
Abweiser | ||||
191 | 1609B04028 | 5.33 | 6.34 | |
Aufspannflansch | ||||
192 | 1609B04018 | 5.83 | 6.94 | |
Aufspannflansch | ||||
193 | 1609B06289 | 3.31 | 3.94 | |
Flanschbolzen | ||||
194 | 1609B05364 | 1.18 | 1.40 | |
Rad | ||||
195 | 1609B04020 | 0.83 | 0.99 | |
Schnellverschluss | ||||
196 | 1609B00458 | 0.83 | 0.99 | |
Auslöser | ||||
197 | 1609B04029 | 1.18 | 1.40 | |
Verschlussleiste | ||||
198 | 1609B04021 | 1.18 | 1.40 | |
Druckfeder | ||||
199 | 1609B04022 | 0.83 | 0.99 | |
Blechschraube | ||||
200 | 1609B00637 | 0.83 | 0.99 | |
Schraube | ||||
201 | 1609B00973 | 0.83 | 0.99 | |
Schraube | ||||
202 | 1609B00627 | 1.70 | 2.02 | |
Einklebeblatt | ||||
203 | 1609B05308 | 0.83 | 0.99 | |
Steckkupplung | ||||
204 | 1609B00430 | 0.83 | 0.99 | |
Schraube | ||||
215 | 1609B01561 | 0.83 | 0.99 | |
Abdeckung | ||||
225 | 1609B05278 | 2.24 | 2.67 | |
Abdeckung | ||||
226 | 1609B05274 | 0.83 | 0.99 | |
Leiterplatte | ||||
229 | 1609B05311 | 13.93 | 16.58 | |
Abdeckung | ||||
230 | 1609B05291 | 0.83 | 0.99 | |
Draht | ||||
231 | 1609B05310 | 1.94 | 2.31 | |
Schalter | ||||
232 | 1609B05392 | 3.31 | 3.94 | |
Einstellmutter | ||||
233 | 1609B04227 | 0.83 | 0.99 | |
Gummilippe | ||||
234 | 1609B03791 | 1.18 | 1.40 | |
Gummilippe | ||||
235 | 1609B03792 | 1.18 | 1.40 | |
Gummistreifen | ||||
236 | 1609B04220 | 1.18 | 1.40 | |
Gewindestift | ||||
237 | 1609B04205 | 0.83 | 0.99 | |
Gummistreifen | ||||
238 | 1609B04222 | 1.18 | 1.40 | |
Ring | ||||
239 | 1609B05354 | 0.83 | 0.99 | |
Anschlussklotz | ||||
240 | 1609BP7059 | 1.18 | 1.40 | |
Warnzettel | ||||
241 | 1609B04111 | 1.94 | 2.31 | |
Geräteclip | ||||
242 | 1609B05329 | 0.83 | 0.99 | |
Schraube | ||||
243 | 1609B00633 | 0.83 | 0.99 | |
Mutter | ||||
244 | 1609B00691 | 1.70 | 2.02 | |
Unterlegscheibe | ||||
245 | 1609B04225 | 0.83 | 0.99 | |
Schulterschraube | ||||
246 | 1609B05201 | 1.18 | 1.40 | |
Gummiring | ||||
247 | 1609BP7096 | 0.83 | 0.99 | |
Kabelband | ||||
248 | 1609B01538 | 0.83 | 0.99 | |
Blindabdeckung | ||||
252 | 1609B05298 | 0.83 | 0.99 | |
Dichtungsgummi | ||||
254 | 1609B05366 | 0.83 | 0.99 | |
Schraube | ||||
255 | 1609B05270 | 0.83 | 0.99 | |
Rastniet | ||||
256 | 1609B05359 | 0.83 | 0.99 | |
Firmenschild | ||||
257 | 1609B05309 | 0.83 | 0.99 | |
Nabe | ||||
258 | 1609B05289 | 3.31 | 3.94 | |
Rastniet | ||||
259 | 1609B00724 | 0.83 | 0.99 | |
Platte | ||||
260 | 1609B05296 | 0.83 | 0.99 | |
Passstift | ||||
263 | 1609B04046 | 0.83 | 0.99 | |
Riemen | ||||
264 | 1609B04034 | 15.71 | 18.69 | |
Stützwinkel | ||||
265 | 2610022082 | 0.83 | 0.99 | |
Unterlegscheibe | ||||
270 | 1609B01372 | 0.83 | 0.99 | |
Unterlegscheibe | ||||
271 | 1609B01375 | 0.83 | 0.99 | |
Gewindestift | ||||
273 | 1609B05365 | 0.83 | 0.99 | |
Schraube | ||||
274 | 1609B02178 | 0.83 | 0.99 | |
Schraube | ||||
275 | 1609B01664 | 1.18 | 1.40 | |
Abdeckung | ||||
282 | 1609B05272 | 0.83 | 0.99 | |
Abdeckung | ||||
283 | 1609B05276 | 1.18 | 1.40 | |
Abdeckung | ||||
284 | 1609B05312 | 0.83 | 0.99 | |
O-Ring | ||||
286 | 1609B05320 | 0.83 | 0.99 | |
Zwischenstecker | ||||
289 | 2610022058 | 12.41 | 14.77 | |
Schraube | ||||
290 | 1609B05353 | 0.83 | 0.99 | |
Zylinderschraube | ||||
291 | 2610948616 | 1.18 | 1.40 | |
Warnzettel | ||||
292 | 1609B02126 | 1.94 | 2.31 | |
Warnzettel | ||||
293 | 1609B05386 | 0.83 | 0.99 | |
Warnzettel | ||||
294 | 1609B05387 | 0.83 | 0.99 | |
Schalterdeckel | ||||
295 | 1609B05398 | 1.18 | 1.40 | |
Etikett | ||||
296 | 1609B05399 | 0.83 | 0.99 | |
Schraube | ||||
300 | 1609B01665 | 0.83 | 0.99 | |
Klemmschelle | ||||
652 | 1609B04224 | 13.93 | 16.58 | |
Ergänzungsgestell | ||||
653 | 1609B05350 | 2.71 | 3.22 | |
Schraube | ||||
654 | 1609B05380 | 1.70 | 2.02 | |
Gummibuchse | ||||
655 | 1609B00705 | 0.83 | 0.99 | |
Ankerbaugruppe 230V | ||||
803 | 1609B05299 | 49.56 | 58.98 | |
Typschild | ||||
808 | 1609BN0138 | 1.94 | 2.31 | |
SERVICE KIT 115V | ||||
810 | 1609B06661 | 12.41 | 14.77 | |
Entstörkondensator | ||||
812 | 1609B05362 | 1.18 | 1.40 | |
Nicht mehr lieferbar, kein Ersatz | ||||
824 | 1609B01726 | |||
Staubschutzdeckel | ||||
825 | 1609B04127 | 7.58 | 9.02 | |
Sockel | ||||
840 | 1609B05363 | 81.47 | 96.95 | |
Aufgabetisch | ||||
841 | 1609B04128 | 18.19 | 21.65 | |
Aufgabetisch | ||||
842 | 1609B05388 | 20.42 | 24.30 | |
Zapfen | ||||
847 | 1609B04123 | 55.25 | 65.75 | |
Joch | ||||
848 | 1609B03788 | 81.47 | 96.95 | |
Abtriebswelle | ||||
855 | 1609B05367 | 20.42 | 24.30 | |
Staubbeutel | ||||
856 | 1609B05010 | 5.33 | 6.34 | |
Staubabsaugung | ||||
857 | 1609B05371 | 2.71 | 3.22 | |
Vorgelegewelle | ||||
861 | 1609B05368 | 26.84 | 31.94 | |
Laufwagen | ||||
866 | 1609B05384 | 11.88 | 14.14 | |
Schutzunterteil | ||||
868 | 1609B05369 | 9.53 | 11.34 | |
Knopf | ||||
876 | 1609B05323 | 11.88 | 14.14 | |
Anschlussdraht | ||||
881 | 1609B05313 | 1.18 | 1.40 | |
Anschlussdraht | ||||
882 | 1609B05314 | 1.18 | 1.40 | |
Anschlussdraht | ||||
883 | 1609B05315 | 0.83 | 0.99 | |
Anschlussdraht | ||||
884 | 1609B05316 | 0.83 | 0.99 | |
Anschlussdraht | ||||
885 | 1609B05317 | 0.83 | 0.99 | |
Anschlussdraht | ||||
886 | 1609B05318 | 0.83 | 0.99 | |
Hebel | ||||
890 | 1609B05340 | 3.31 | 3.94 | |
Anschlagplatte | ||||
891 | 1609B02365 | 1.18 | 1.40 | |
Schraube | ||||
892 | 1609B00263 | 1.70 | 2.02 | |
Schraube | ||||
893 | 1609B00678 | 0.83 | 0.99 |
