Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601M19000 ( GCM800SJ )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

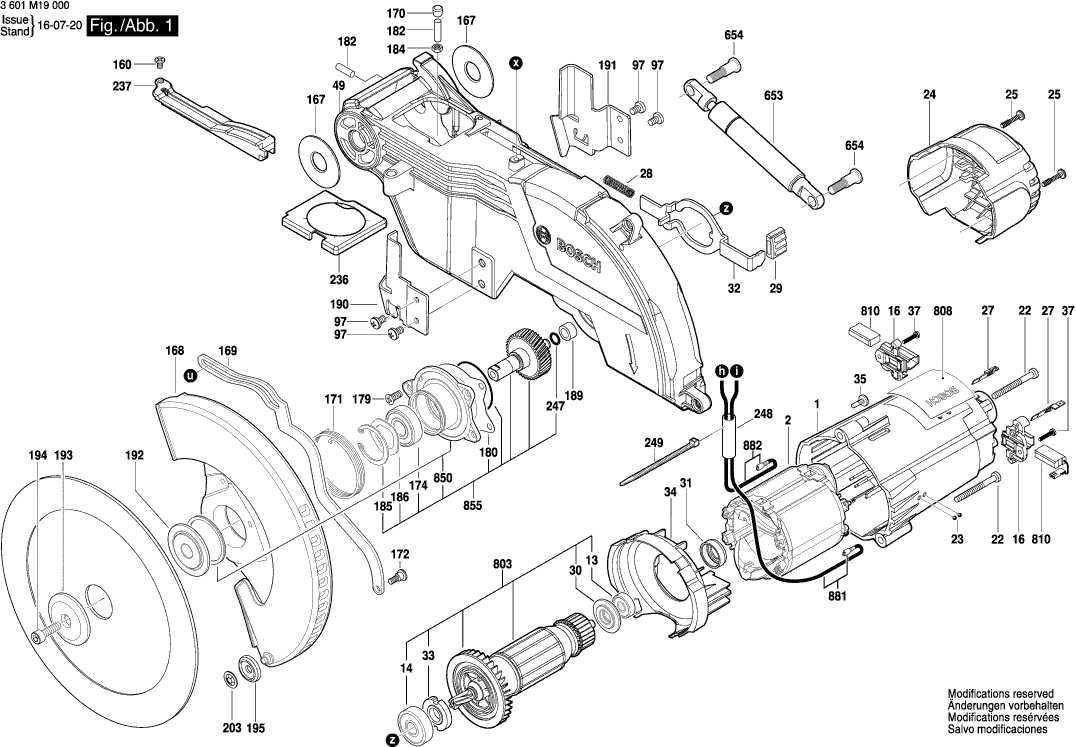

Zeichnungen der Bosch 3601M19000 ( GCM800SJ )
Teileliste der Bosch 3601M19000 ( GCM800SJ )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse BLAU | ||||
| 1 | 1609B04181 | 15.71 | 18.69 | |
| Polschuh 230V | ||||
| 2 | 1619P04474 | 29.75 | 35.40 | |
| Ein/Aus-Schalter | ||||
| 4 | 1609B04211 | 9.53 | 11.34 | |
| Netzanschlussleitung EU | ||||
| 5 | 1609B04245 | 10.73 | 12.77 | |
| Kabeltülle | ||||
| 6 | 1609B01533 | 0.83 | 0.99 | |
| Leitungsclip | ||||
| 7 | 1609B00821 | 0.83 | 0.99 | |
| Entstörkondensator | ||||
| 12 | 1609B02210 | 1.18 | 1.40 | |
| Kugellager | ||||
| 13 | 1609B04083 | 1.94 | 2.31 | |
| Lagerlasche | ||||
| 14 | 1619P06374 | 6.54 | 7.78 | |
| Bürstenhalter | ||||
| 16 | 1619P06212 | 6.54 | 7.78 | |
| Schraube ECO-SYN St 3,5x16 | ||||
| 19 | 1619P03833 | 0.83 | 0.99 | |
| Schraube | ||||
| 22 | 1609B04117 | 0.83 | 0.99 | |
| Kugel BLAU | ||||
| 23 | 1619P00291 | 0.83 | 0.99 | |
| Endkappe | ||||
| 24 | 1609B04008 | 5.33 | 6.34 | |
| Spezialschraube | ||||
| 25 | 1609B00921 | 0.83 | 0.99 | |
| Winkelstecker | ||||
| 27 | 1619P06213 | 1.18 | 1.40 | |
| Druckfeder | ||||
| 28 | 1619P01642 | 0.83 | 0.99 | |
| Kappe | ||||
| 29 | 1609B04070 | 1.18 | 1.40 | |
| Verschlussscheibe | ||||
| 30 | 1609B04071 | 1.18 | 1.40 | |
| Gummiring | ||||
| 31 | 1609B04072 | 0.83 | 0.99 | |
| Führungsbügel | ||||
| 32 | 1609B04073 | 4.70 | 5.59 | |
| Verschlussmutter | ||||
| 33 | 1609B04074 | 1.18 | 1.40 | |
| Umlenkblech | ||||
| 34 | 1609B04075 | 1.18 | 1.40 | |
| Abdeckung | ||||
| 35 | 1609B04200 | 0.83 | 0.99 | |
| Schraube | ||||
| 37 | 1609B04208 | 0.83 | 0.99 | |
| Warnzettel | ||||
| 38 | 1609B02218 | 1.94 | 2.31 | |
| Lagerbuchse | ||||
| 41 | 1609B02204 | 2.24 | 2.67 | |
| Lagerbuchse | ||||
| 42 | 1609B02205 | 1.18 | 1.40 | |
| Gehrungslineal | ||||
| 43 | 1609B04242 | 13.93 | 16.58 | |
| Gehrungslineal | ||||
| 44 | 1609B04243 | 13.93 | 16.58 | |
| Schraube | ||||
| 45 | 1609B02206 | 0.83 | 0.99 | |
| Tisch | ||||
| 46 | 1609B05238 | 101.94 | 121.31 | |
| Zapfen | ||||
| 47 | 1609B02202 | 44.82 | 53.34 | |
| Arm | ||||
| 49 | 1609B02223 | 44.82 | 53.34 | |
| Endkappe | ||||
| 51 | 1609B03746 | 5.33 | 6.34 | |
| Schaltergriff | ||||
| 52 | 1609B05243 | 10.73 | 12.77 | |
| Abdeckung | ||||
| 53 | 1609B02200 | 1.94 | 2.31 | |
| Abdeckung | ||||
| 54 | 1609B02214 | 0.83 | 0.99 | |
| Bolzen | ||||
| 57 | 1609B05203 | 0.83 | 0.99 | |
| Platte | ||||
| 59 | 1609B05296 | 0.83 | 0.99 | |
| Blindabdeckung | ||||
| 60 | 1609B05298 | 0.83 | 0.99 | |
| Zeiger | ||||
| 62 | 1609B00717 | 0.83 | 0.99 | |
| Verschleissplatte | ||||
| 63 | 1609B03714 | 3.31 | 3.94 | |
| Klemmstange | ||||
| 64 | 1609B05236 | 2.24 | 2.67 | |
| Schraube | ||||
| 65 | 1609B05268 | 0.83 | 0.99 | |
| Mutter | ||||
| 66 | 1609B01949 | 0.83 | 0.99 | |
| Unterlegscheibe | ||||
| 68 | 1609B00703 | 1.18 | 1.40 | |
| Scheibe | ||||
| 69 | 1609B00662 | 1.18 | 1.40 | |
| Anschlagplatte | ||||
| 71 | 1609B04244 | 0.83 | 0.99 | |
| Schraube | ||||
| 72 | 1609B02220 | 0.83 | 0.99 | |
| Klemmutter | ||||
| 74 | 1609B00704 | 0.83 | 0.99 | |
| Scheibe | ||||
| 75 | 1609B00670 | 1.18 | 1.40 | |
| Gummibuchse | ||||
| 77 | 1609B00705 | 0.83 | 0.99 | |
| Schraube | ||||
| 78 | 1609B03722 | 0.83 | 0.99 | |
| Gummiring | ||||
| 80 | 1609BP7098 | 0.83 | 0.99 | |
| Innensechskantschlüssel | ||||
| 81 | 1609BP7026 | 2.24 | 2.67 | |
| Auflageplatte | ||||
| 84 | 1609B05242 | 2.71 | 3.22 | |
| Stange | ||||
| 86 | 1609B05240 | 1.70 | 2.02 | |
| Knopf | ||||
| 87 | 1609B04079 | 5.83 | 6.94 | |
| Hebel | ||||
| 88 | 1609B05241 | 1.70 | 2.02 | |
| Feder | ||||
| 89 | 1609B02211 | 0.83 | 0.99 | |
| Kontaktlasche | ||||
| 93 | 1609BP7341 | 0.83 | 0.99 | |
| Gerätefuss | ||||
| 94 | 1609B03727 | 1.70 | 2.02 | |
| Verschleissplatte | ||||
| 95 | 1609B03729 | 0.83 | 0.99 | |
| Lagerwelle | ||||
| 96 | 1609B04108 | 3.31 | 3.94 | |
| Schraube | ||||
| 97 | 1609B04086 | 1.70 | 2.02 | |
| Schraube | ||||
| 98 | 1609B03723 | 0.83 | 0.99 | |
| Unterlegscheibe | ||||
| 99 | 1609B01324 | 0.83 | 0.99 | |
| Gewindestift | ||||
| 105 | 1609BP7143 | 0.83 | 0.99 | |
| Vorlegscheibe | ||||
| 111 | 1609B01668 | 0.83 | 0.99 | |
| Verschleissplatte | ||||
| 118 | 1609B01457 | 0.83 | 0.99 | |
| Zeiger | ||||
| 119 | 1609B03758 | 1.18 | 1.40 | |
| Innensechskantschraube | ||||
| 122 | 1609B03749 | 0.83 | 0.99 | |
| Kontaktlasche | ||||
| 123 | 1609BP7343 | 0.83 | 0.99 | |
| Knopf | ||||
| 124 | 1609B03755 | 1.18 | 1.40 | |
| Rotor | ||||
| 125 | 1609B03762 | 5.83 | 6.94 | |
| Filzring | ||||
| 126 | 1609B03763 | 0.83 | 0.99 | |
| Bolzen | ||||
| 127 | 1609B03769 | 2.71 | 3.22 | |
| Hebel | ||||
| 128 | 1609B02215 | 1.18 | 1.40 | |
| Schraube | ||||
| 129 | 1609BP7081 | 0.83 | 0.99 | |
| Friktionsteller | ||||
| 130 | 1609B03773 | 5.83 | 6.94 | |
| Sechskantmutter | ||||
| 131 | 1609B01041 | 0.83 | 0.99 | |
| Anschlagbolzen | ||||
| 132 | 1609B03776 | 0.83 | 0.99 | |
| Gelenkbolzen | ||||
| 133 | 1609B03771 | 5.33 | 6.34 | |
| Ansatzschraube | ||||
| 134 | 1609B03779 | 1.18 | 1.40 | |
| Lagerbuchse | ||||
| 135 | 1609B03754 | 0.83 | 0.99 | |
| Rastbolzen | ||||
| 136 | 1609B03767 | 2.24 | 2.67 | |
| Geräteclip | ||||
| 137 | 1609B03757 | 1.18 | 1.40 | |
| O-Ring | ||||
| 138 | 1609B00601 | 1.18 | 1.40 | |
| Druckfeder | ||||
| 140 | 1609BP7053 | 0.83 | 0.99 | |
| Unterlegscheibe | ||||
| 141 | 1609BP7045 | 0.83 | 0.99 | |
| Verschiebeanschlag | ||||
| 143 | 1609B03753 | 1.18 | 1.40 | |
| Spezialmutter | ||||
| 144 | 1609B03752 | 2.71 | 3.22 | |
| Federscheibe | ||||
| 145 | 1609B00660 | 0.83 | 0.99 | |
| Rückhalteblech | ||||
| 150 | 1609B02203 | 1.18 | 1.40 | |
| Rückhalteblech | ||||
| 151 | 1609B03766 | 1.18 | 1.40 | |
| Staubabsaugung | ||||
| 152 | 1609B03775 | 5.83 | 6.94 | |
| Gewindestift | ||||
| 153 | 1609B03777 | 0.83 | 0.99 | |
| Ansatzschraube | ||||
| 154 | 1609B02213 | 0.83 | 0.99 | |
| Kabelklemme | ||||
| 155 | 1609B01512 | 0.83 | 0.99 | |
| Leitungshalter | ||||
| 156 | 1609B00339 | 1.70 | 2.02 | |
| Stützwinkel | ||||
| 159 | 1609B04204 | 1.18 | 1.40 | |
| Schraube | ||||
| 160 | 1609B01561 | 0.83 | 0.99 | |
| Schulterschraube | ||||
| 161 | 1609B05201 | 1.18 | 1.40 | |
| Schraube | ||||
| 162 | 1609B00623 | 0.83 | 0.99 | |
| Gewindeformschraube | ||||
| 163 | 1609B01168 | 0.83 | 0.99 | |
| Schraube | ||||
| 164 | 1609B01690 | 0.83 | 0.99 | |
| Drehfeder | ||||
| 165 | 1609B02209 | 10.73 | 12.77 | |
| Hülse | ||||
| 166 | 1609B02222 | 0.83 | 0.99 | |
| Verschleissplatte | ||||
| 167 | 1609B01602 | 0.83 | 0.99 | |
| Schutzunterteil | ||||
| 168 | 1609B04188 | 11.88 | 14.14 | |
| Gestänge | ||||
| 169 | 1609B04001 | 9.53 | 11.34 | |
| Abdeckung | ||||
| 170 | 1609B04002 | 0.83 | 0.99 | |
| Feder | ||||
| 171 | 1609B04004 | 1.18 | 1.40 | |
| Schraube | ||||
| 172 | 1609BP7145 | 0.83 | 0.99 | |
| Kugellager | ||||
| 174 | 1609B01255 | 4.70 | 5.59 | |
| Softstartmodul | ||||
| 175 | 1609B02201 | 23.75 | 28.26 | |
| Verschlussmutter | ||||
| 178 | 1609B00974 | 1.18 | 1.40 | |
| Blechschraube | ||||
| 179 | 1609BP7134 | 0.83 | 0.99 | |
| Verschlussplombe | ||||
| 180 | 1609B04248 | 1.18 | 1.40 | |
| Gewindestift | ||||
| 182 | 1609B04205 | 0.83 | 0.99 | |
| Mutter | ||||
| 184 | 1609BT4033 | 0.83 | 0.99 | |
| Sicherungsring | ||||
| 185 | 1609BP7068 | 1.18 | 1.40 | |
| Scheibe | ||||
| 186 | 1609BP7050 | 1.94 | 2.31 | |
| Kugellager | ||||
| 187 | 1609B03774 | 9.53 | 11.34 | |
| Distanzstück | ||||
| 188 | 1609B03780 | 0.83 | 0.99 | |
| Gleitlager | ||||
| 189 | 1600200029 | 2.24 | 2.67 | |
| Abweiser | ||||
| 190 | 1609B04017 | 3.31 | 3.94 | |
| Abweiser | ||||
| 191 | 1609B04028 | 5.33 | 6.34 | |
| Aufspannflansch | ||||
| 192 | 1609B04018 | 5.83 | 6.94 | |
| Aufspannflansch | ||||
| 193 | 1609B06289 | 3.31 | 3.94 | |
| Flanschbolzen | ||||
| 194 | 1609BP7061 | 1.70 | 2.02 | |
| Rad | ||||
| 195 | 1609B04020 | 0.83 | 0.99 | |
| Auslöser | ||||
| 197 | 1609B04029 | 1.18 | 1.40 | |
| Verschlussleiste | ||||
| 198 | 1609B04021 | 1.18 | 1.40 | |
| Druckfeder | ||||
| 199 | 1609B04022 | 0.83 | 0.99 | |
| Blechschraube | ||||
| 200 | 1609B00637 | 0.83 | 0.99 | |
| Schraube | ||||
| 201 | 1609B00973 | 0.83 | 0.99 | |
| Schraube | ||||
| 202 | 1609B00627 | 1.70 | 2.02 | |
| Schnellverschluss | ||||
| 203 | 1609B00458 | 0.83 | 0.99 | |
| Schrumpfschlauch | ||||
| 214 | 1609B00583 | 0.83 | 0.99 | |
| Kabelband | ||||
| 216 | 1609B01538 | 0.83 | 0.99 | |
| Mutter | ||||
| 232 | 1609B00691 | 1.70 | 2.02 | |
| Gummilippe | ||||
| 234 | 1609B03791 | 1.18 | 1.40 | |
| Unterlegscheibe | ||||
| 235 | 1609B04225 | 0.83 | 0.99 | |
| Gummistreifen | ||||
| 236 | 1609B04220 | 1.18 | 1.40 | |
| Abdeckung | ||||
| 237 | 1609B02221 | 0.83 | 0.99 | |
| Gummistreifen | ||||
| 238 | 1609B04222 | 1.18 | 1.40 | |
| Schraube | ||||
| 239 | 1609B00633 | 0.83 | 0.99 | |
| Anschlussklotz | ||||
| 240 | 1609BP7059 | 1.18 | 1.40 | |
| O-Ring | ||||
| 247 | 1609B04228 | 3.31 | 3.94 | |
| Lagerbuchse | ||||
| 248 | 1609B00799 | 1.18 | 1.40 | |
| Geräteclip | ||||
| 249 | 1609B05329 | 0.83 | 0.99 | |
| Klemmschelle | ||||
| 652 | 1609B04224 | 13.93 | 16.58 | |
| Dämpfungseinheit | ||||
| 653 | 1609B02225 | 13.93 | 16.58 | |
| Ansatzschraube | ||||
| 654 | 1609B02418 | 1.18 | 1.40 | |
| Ankerbaugruppe 230V | ||||
| 803 | 1609B03793 | 91.56 | 108.96 | |
| Typschild | ||||
| 808 | 1609BN0128 | 1.94 | 2.31 | |
| SERVICE KIT 115V | ||||
| 810 | 1609B06661 | 12.41 | 14.77 | |
| Montagesockel | ||||
| 840 | 1609B02472 | 81.47 | 96.95 | |
| Joch | ||||
| 848 | 1609B02471 | 81.47 | 96.95 | |
| Getriebeabdeckung | ||||
| 850 | 1609B05349 | 9.53 | 11.34 | |
| Abtriebswelle | ||||
| 855 | 1609B03789 | 36.85 | 43.85 | |
| Anschlussdraht | ||||
| 881 | 1609B02207 | 1.18 | 1.40 | |
| Anschlussdraht | ||||
| 882 | 1609B02208 | 1.18 | 1.40 | |
