Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601M380K1 ( GCO200 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Bosch 3601M380K1 ( GCO200 )

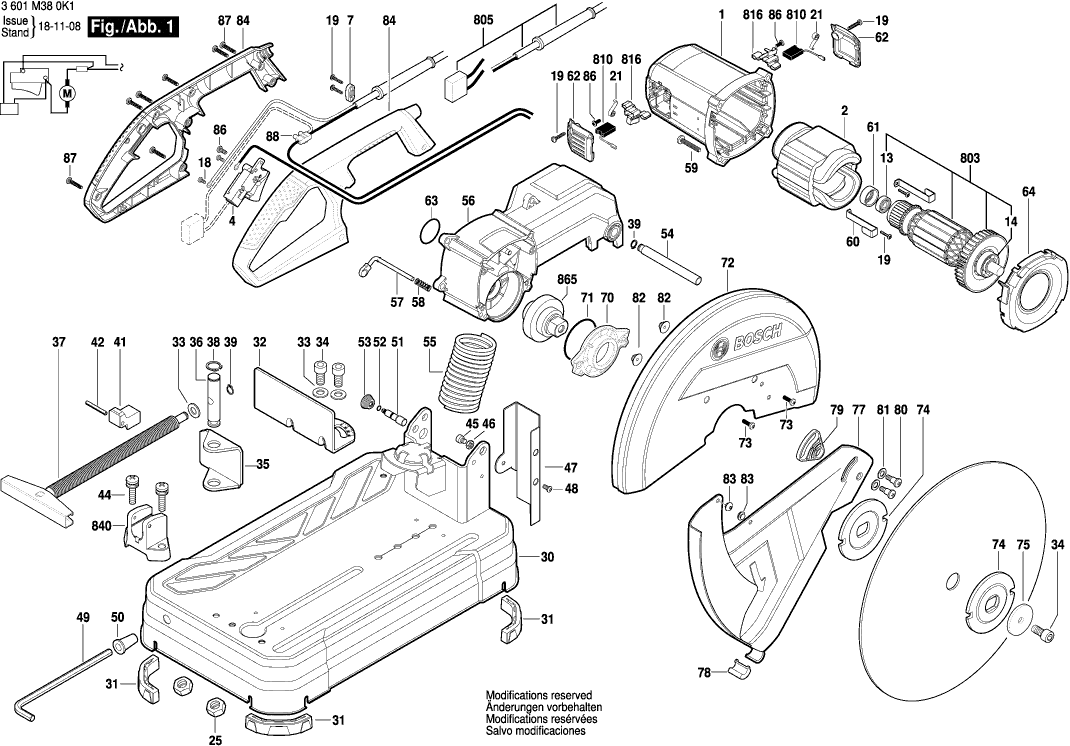

Teilezeichnung 1
Zum Vergrößern anklicken

Teileliste der Bosch 3601M380K1 ( GCO200 )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Motorgehäuse
1 1609B03601 12.41 14.77

Polschuh 220-240V
2 1609B00135 49.56 58.98

Schalter
4 1609B02146 11.88 14.14

Leitungshalter
7 1609B02153 0.83 0.99

Lager 608-2RS
13 1619P03850 4.10 4.88

Lager
14 1609B00057 7.58 9.02

Schraube
18 1609B03644 0.83 0.99

Schraube ECO-SYN St 3,5x16
19 1609B02357 0.83 0.99

Spiralfeder
21 1604652019 1.18 1.40

Sechskantmutter DIN 934-M8-8
25 1619P03831 0.83 0.99

Sockel
30 1609B02358 60.65 72.17

Gerätefuss
31 1609B03594 0.83 0.99

Anschlagträger
32 1609B03667 8.45 10.06

Unterlegscheibe
33 1609BP7045 0.83 0.99

Schraube
34 1609B03630 1.18 1.40

Klemmlasche
35 1609B03674 4.70 5.59

Pleuelstange
36 1609B03675 12.41 14.77

Klemmschraube
37 1609B03598 8.45 10.06

Sicherungsring DIN 471-18
38 1619P03755 0.83 0.99

Geräteclip
39 1609B03628 0.83 0.99

Klemmstein
41 1609B03576 5.83 6.94

Federstift ISO 13337-4x35
42 1619P03762 0.83 0.99

Kombi-schraube
44 1609B03629 0.83 0.99

Schraube
45 1609B03686 0.83 0.99

Nuss
46 1609B01654 0.83 0.99

Schutzverkleidung
47 1609B00497 4.10 4.88

Gewindeformschraube
48 1609B06426 0.83 0.99

Sechskantsteckschlüssel
49 1609B03622 2.24 2.67

Schlüsselhalter
50 1609B03617 0.83 0.99

Welle
51 1609B03623 1.18 1.40

O-Ring 4,5x1,8
52 1619P03810 0.83 0.99

Kappe
53 1609B03624 0.83 0.99

Lagerwelle
54 1609B03618 1.94 2.31

Kontaktlasche
55 1609B03619 8.45 10.06

Arm
56 1609B03591 49.56 58.98

Verschlussstift
57 1609B03610 1.70 2.02

Druckfeder
58 1619P03864 0.83 0.99

Gewindefurchschraube DIN 7500 C-M6x35
59 1619P03835 0.83 0.99

Halteklammer
60 1619P03823 1.70 2.02

Gummiring
61 1600206030 1.18 1.40

Bürstendeckel
62 1609B03627 0.83 0.99

O-Ring
63 1609B00068 0.83 0.99

Luftleitring
64 1609B03604 1.70 2.02

Getriebedeckel
70 1609B03612 4.10 4.88

Berührungsschutz
72 1609B06429 26.84 31.94

Schraube
73 1609B01483 0.83 0.99

Flansch
74 1609B03592 5.83 6.94

Unterlegscheibe
75 1609B03625 1.18 1.40

Klappschutz
77 1609B03608 13.93 16.58

Abdeckung
78 1609B03631 1.18 1.40

Auflageblech
79 1609B03642 1.18 1.40

Schulterschraube
80 1609B03641 1.18 1.40

Scheibe
81 1609B03513 0.83 0.99

Mutter
82 1609B06545 1.18 1.40

Gummidichtung
83 1619P03871 0.83 0.99

Handgriff
84 1609B01785 9.53 11.34

Schraube
86 1609B02356 0.83 0.99

Schraube
87 1609B02355 0.83 0.99

Anschlussklotz
88 1609BP7059 1.18 1.40

Ankerbaugruppe 220-240V
803 1609B03639 67.25 80.03

Netzanschlussleitung
805 1609B00500 13.93 16.58

Kohlebürstensatz
810 1607014171 11.88 14.14

Bürstenhalter
816 1604336053 4.70 5.59

Spannaufnahme
840 1609B03626 10.73 12.77

Zahnradsatz
865 1609B03640 23.75 28.26
