Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601A89901 (GDB350WE)'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

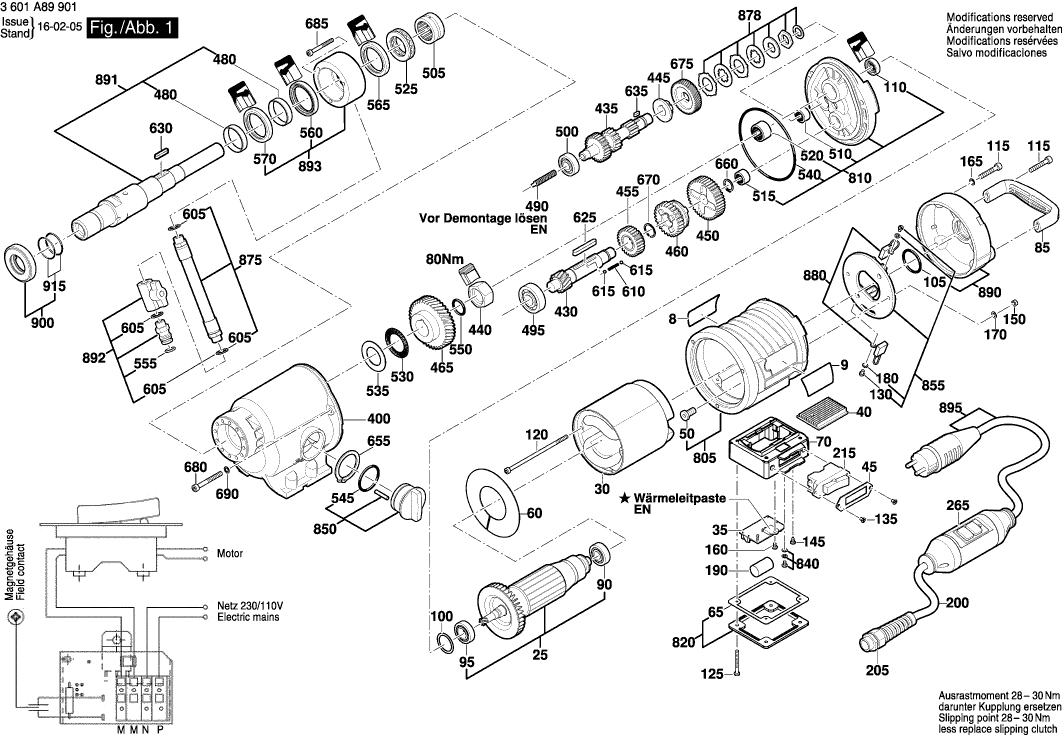

Zeichnungen der Bosch 3601A89901 (GDB350WE)
Teileliste der Bosch 3601A89901 (GDB350WE)
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Typschild | ||||
| 8 | 1619PB1104 | 3.44 | 4.09 | |
| Typschild | ||||
| 8 | 160111A1G5 | 1.00 | 1.19 | |
| Firmenschild | ||||
| 9 | 1619PB0396 | 1.00 | 1.19 | |
| Anker Mit Lüfter | ||||
| 25 | 1600A0073D | 619.86 | 737.63 | |
| Polschuh | ||||
| 30 | 160422053E | 396.32 | 471.62 | |
| Leiterplatte | ||||
| 35 | 1600A01AM1 | 110.30 | 131.26 | |
| Kühlblech | ||||
| 40 | 1600A0073F | 43.12 | 51.31 | |
| Dichtung | ||||
| 45 | 1600A00742 | 11.37 | 13.53 | |
| Isolierhülse | ||||
| 50 | 1600325008 | 10.90 | 12.97 | |
| Luftleitring | ||||
| 60 | 160059105P | 12.82 | 15.26 | |
| Dichtung | ||||
| 65 | 1600A0073G | 8.35 | 9.94 | |
| ANSCHLUSSKASTEN | ||||
| 70 | 1600A00MZ7 | 39.14 | 46.58 | |
| Traggriff | ||||
| 85 | 1600A0073K | 31.42 | 37.39 | |
| Rillenkugellager | ||||
| 90 | 160090004R | 39.14 | 46.58 | |
| Rillenkugellager | ||||
| 95 | 160090004S | 39.14 | 46.58 | |
| Ausgleichscheibe | ||||
| 100 | 1600A0073L | 5.81 | 6.91 | |
| O-Ring | ||||
| 105 | 1600210067 | 3.44 | 4.09 | |
| Radial-Wellendichtring | ||||
| 110 | 1600A004Y0 | 21.30 | 25.35 | |
| Innensechskantschraube | ||||
| 115 | 1600A0073N | 2.08 | 2.48 | |
| Innensechskantschraube | ||||
| 120 | 1600A0073P | 11.37 | 13.53 | |
| Zylinderschraube | ||||
| 125 | 160341001D | 2.08 | 2.48 | |
| Zylinderschraube | ||||
| 130 | 160341001E | 1.49 | 1.77 | |
| Senkschraube | ||||
| 135 | 1603490A0D | 1.49 | 1.77 | |
| Linsenschraube | ||||
| 145 | 1600A019B5 | 2.08 | 2.48 | |
| Sechskantmutter | ||||
| 150 | 1600A0073S | 1.00 | 1.19 | |
| Linsenschraube | ||||
| 160 | 1601A013TB | 2.08 | 2.48 | |
| Sicherungsscheibe | ||||
| 165 | 1600A0073V | 1.00 | 1.19 | |
| Federscheibe | ||||
| 170 | 1600150021 | 1.00 | 1.19 | |
| Unterlegscheibe | ||||
| 180 | 1600A0073W | 1.00 | 1.19 | |
| Entstörkondensator | ||||
| 190 | 1600A0073X | 21.30 | 25.35 | |
| Netzkabel | ||||
| 200 | 1600A0073Y | 110.30 | 131.26 | |
| Kabelverschraubung | ||||
| 205 | 1600A0073Z | 18.94 | 22.54 | |
| Netzschalter | ||||
| 215 | 1600A00741 | 122.80 | 146.13 | |
| Schalter | ||||
| 265 | 1607200329 | 304.15 | 361.94 | |
| Schalter | ||||
| 265 | 160720038P | 173.95 | 207.00 | |
| Getriebegehäuse | ||||
| 400 | 160580659Y | 554.97 | 660.41 | |
| Ritzelwelle | ||||
| 430 | 1600A00743 | 273.59 | 325.57 | |
| Getriebewelle | ||||
| 435 | 1600A00744 | 352.50 | 419.48 | |
| Sechskantmutter | ||||
| 440 | 1600A0077E | 34.82 | 41.44 | |
| Lagerbuchse | ||||
| 445 | 160030010H | 52.45 | 62.42 | |
| Stirnrad | ||||
| 450 | 1600A0076R | 197.62 | 235.17 | |
| Stirnrad | ||||
| 455 | 1600A0076S | 155.51 | 185.06 | |
| Stirnrad | ||||
| 460 | 1600A0076T | 273.59 | 325.57 | |
| Stirnrad | ||||
| 465 | 1600A0076U | 155.51 | 185.06 | |
| Schutzhülse | ||||
| 480 | 1600A00746 | 23.90 | 28.44 | |
| Schneckenwelle | ||||
| 490 | 1600A0076V | 47.53 | 56.56 | |
| Rillenkugellager | ||||
| 495 | 160090004U | 47.53 | 56.56 | |
| Rillenkugellager | ||||
| 500 | 160090004V | 43.12 | 51.31 | |
| Nadellager | ||||
| 505 | 160090004W | 122.80 | 146.13 | |
| Nadelbüchse | ||||
| 510 | 1600A0076W | 47.53 | 56.56 | |
| Nadelhülse | ||||
| 515 | 1600A0076X | 39.14 | 46.58 | |
| Nadelhülse | ||||
| 520 | 1600A0076Y | 43.12 | 51.31 | |
| Nadelaxialkugellager | ||||
| 525 | 1600A0076Z | 98.18 | 116.83 | |
| Axialnadelkranz | ||||
| 530 | 1600A00770 | 27.81 | 33.09 | |
| Axiallagerscheibe | ||||
| 535 | 1600A00771 | 11.37 | 13.53 | |
| O-Ring | ||||
| 540 | 1600210068 | 8.35 | 9.94 | |
| O-Ring | ||||
| 545 | 1600210069 | 2.08 | 2.48 | |
| O-Ring | ||||
| 550 | 1600210063 | 2.08 | 2.48 | |
| O-Ring | ||||
| 555 | 1600210064 | 2.08 | 2.48 | |
| Wellendichtring | ||||
| 560 | 1600A00772 | 23.90 | 28.44 | |
| Wellendichtring | ||||
| 565 | 1600A00773 | 23.90 | 28.44 | |
| Wellendichtring | ||||
| 570 | 1600A00774 | 23.90 | 28.44 | |
| Dichtring | ||||
| 605 | 1600A004YF | 1.49 | 1.77 | |
| Schraubendruckfeder | ||||
| 610 | 1600A00777 | 4.18 | 4.97 | |
| Kugel | ||||
| 615 | 1600A0077A | 1.49 | 1.77 | |
| Passfeder | ||||
| 625 | 1600A0077B | 3.44 | 4.09 | |
| Passfeder | ||||
| 630 | 1600A0077C | 2.86 | 3.40 | |
| Passfeder | ||||
| 635 | 1600A0077D | 2.40 | 2.86 | |
| Sicherungsring | ||||
| 655 | 1600150022 | 8.35 | 9.94 | |
| Sicherungsring | ||||
| 660 | 1600150023 | 1.49 | 1.77 | |
| Sprengring | ||||
| 670 | 160460102P | 1.49 | 1.77 | |
| Stirnrad | ||||
| 675 | 1600A0079B | 122.80 | 146.13 | |
| Innensechskantschraube | ||||
| 680 | 1600A0077G | 2.40 | 2.86 | |
| Innensechskantschraube | ||||
| 685 | 1600A0077H | 2.86 | 3.40 | |
| Sicherungsscheibe | ||||
| 690 | 1600A0073V | 1.00 | 1.19 | |
| Motorgehäuse | ||||
| 805 | 16051082C1 | 352.50 | 419.48 | |
| Zwischenflansch | ||||
| 810 | 1600A0077L | 396.32 | 471.62 | |
| DECKEL 11-2 | ||||
| 820 | 16055002BL | 23.90 | 28.44 | |
| Verschraubung | ||||
| 840 | 1600A0077N | 7.46 | 8.88 | |
| Knebelgriff | ||||
| 850 | 1602026102 | 98.18 | 116.83 | |
| Bürstenhalter | ||||
| 855 | 1600A0077P | 110.30 | 131.26 | |
| Schlauch | ||||
| 875 | 1600A008WC | 71.68 | 85.30 | |
| Rutschkupplung | ||||
| 878 | 1600A0077R | 98.18 | 116.83 | |
| Kohlebürstensatz | ||||
| 880 | 160701417M | 43.12 | 51.31 | |
| Lagerdeckel | ||||
| 890 | 160582023B | 122.80 | 146.13 | |
| Bohrspindel | ||||
| 891 | 1600A0077S | 396.32 | 471.62 | |
| Absperrhahn | ||||
| 892 | 1600A005AY | 80.26 | 95.51 | |
| Wasseranschluss | ||||
| 893 | 1600A0077U | 155.51 | 185.06 | |
| Netzanschlussleitung | ||||
| 895 | 160446071N | 80.26 | 95.51 | |
| Gleitring | ||||
| 900 | 1600A00780 | 155.51 | 185.06 | |
| O-Ring | ||||
| 915 | 160021006D | 2.86 | 3.40 | |
