Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0601939685 ( GDR100 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

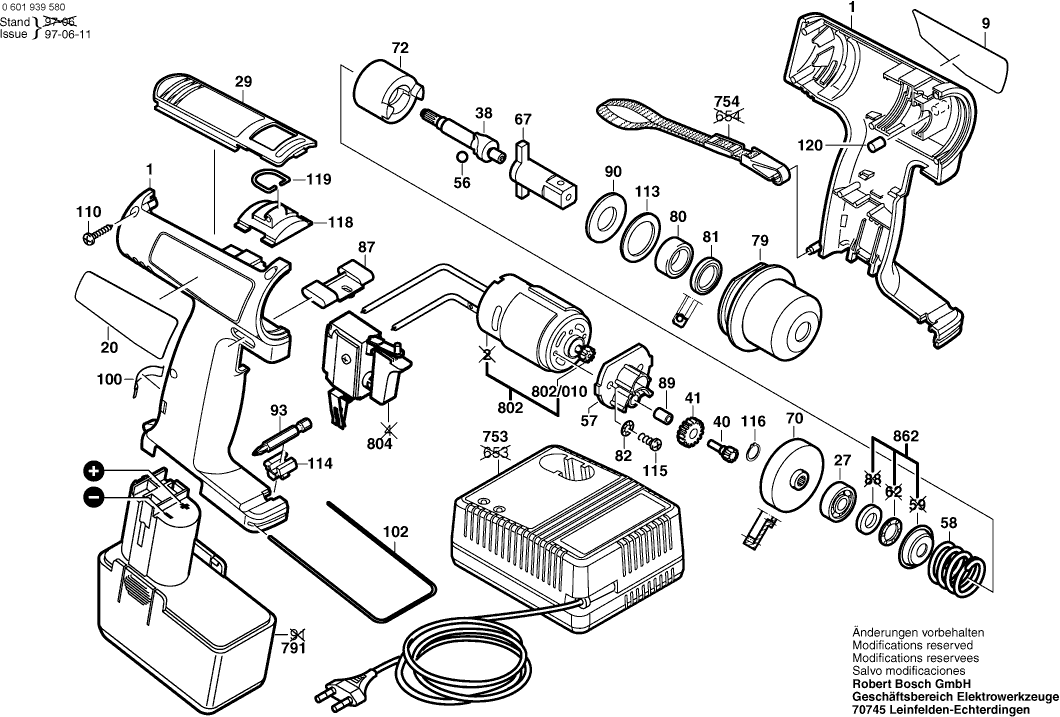

Zeichnungen der Bosch 0601939685 ( GDR100 )
Teileliste der Bosch 0601939685 ( GDR100 )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gehäuseschale BLAU | ||||
| 1 | 2605104469 | 9.53 | 11.34 | |
| Firmenschild SONNENSEITE | ||||
| 9 | 2601118965 | 2.71 | 3.22 | |
| Hinweisschild SCHATTENSEITE | ||||
| 20 | 2601118966 | 2.71 | 3.22 | |
| Rillenkugellager 7x22x7 | ||||
| 27 | 1900900224 | 5.33 | 6.34 | |
| Einsatzstück SCHWARZ | ||||
| 29 | 2605510143 | 1.94 | 2.31 | |
| Zwischenwelle | ||||
| 38 | 2603000016 | 20.42 | 24.30 | |
| Zahnwelle Z= 10 | ||||
| 40 | 2606309045 | 9.53 | 11.34 | |
| Stirnrad Z=23 | ||||
| 41 | 2606319086 | 2.71 | 3.22 | |
| Kugel DIN 5401-5,5MM-III-ST | ||||
| 56 | 1903230010 | 0.83 | 0.99 | |
| Zwischenflansch | ||||
| 57 | 2605700240 | 12.41 | 14.77 | |
| Druckfeder | ||||
| 58 | 2604610050 | 2.71 | 3.22 | |
| Kupplungshälfte | ||||
| 67 | 2606445010 | 29.75 | 35.40 | |
| Hohlrad | ||||
| 70 | 2606319102 | 7.58 | 9.02 | |
| Schläger | ||||
| 72 | 2600322051 | 36.85 | 43.85 | |
| Getriebegehäuse SILBER | ||||
| 79 | 2605806412 | 10.73 | 12.77 | |
| Gleitlager | ||||
| 80 | 2605801018 | 1.18 | 1.40 | |
| Radialdichtring | ||||
| 81 | 2601015062 | 1.94 | 2.31 | |
| Fächerscheibe A 4,3 DIN 6798-ST | ||||
| 82 | 2916070006 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 87 | 2601099055 | |||
| Gleitlager | ||||
| 89 | 2605801019 | 1.94 | 2.31 | |
| Unterlegscheibe | ||||
| 90 | 2600100638 | 1.18 | 1.40 | |
| Schrauberklinge | ||||
| 93 | 2607000442 | 4.10 | 4.88 | |
| Klemmfeder | ||||
| 100 | 2601322016 | 1.70 | 2.02 | |
| Haltebügel | ||||
| 102 | 2601329041 | 1.18 | 1.40 | |
| Torx-Linsenschraube 3x18 | ||||
| 110 | 2603490018 | 0.83 | 0.99 | |
| Gummischeibe | ||||
| 113 | 2600100098 | 1.94 | 2.31 | |
| Halter | ||||
| 114 | 2608040131 | 1.70 | 2.02 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 115 | 2912341120 | |||
| Sicherungsring | ||||
| 116 | 2916640003 | 0.83 | 0.99 | |
| Aufnahme | ||||
| 118 | 2605510146 | 1.94 | 2.31 | |
| Aufhängebügel | ||||
| 119 | 2601310009 | 2.71 | 3.22 | |
| Dämpfungsgummi | ||||
| 120 | 2603100056 | 1.18 | 1.40 | |
| Schnell-Lader EU 230/7,2-14,4V, 30 MIN. | ||||
| 753 | 2607224701 | 101.94 | 121.31 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 754 | 2601398009 | |||
| Einschub-Akkupaket 12V, 1,7Ah, NiCd | ||||
| 791 | 2607335039 | 130.32 | 155.08 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 802 | 2607022955 | |||
| Ritzel Z=13 | ||||
| 802/010 | 2606316147 | 4.70 | 5.59 | |
| Ein/Aus-Schalter | ||||
| 804 | 2607200353 | 49.56 | 58.98 | |
| Kugelkäfig | ||||
| 862 | 2600923006 | 4.10 | 4.88 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 899 | 0601939620 | |||
