Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601JF0000 ( GDR120-LI )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

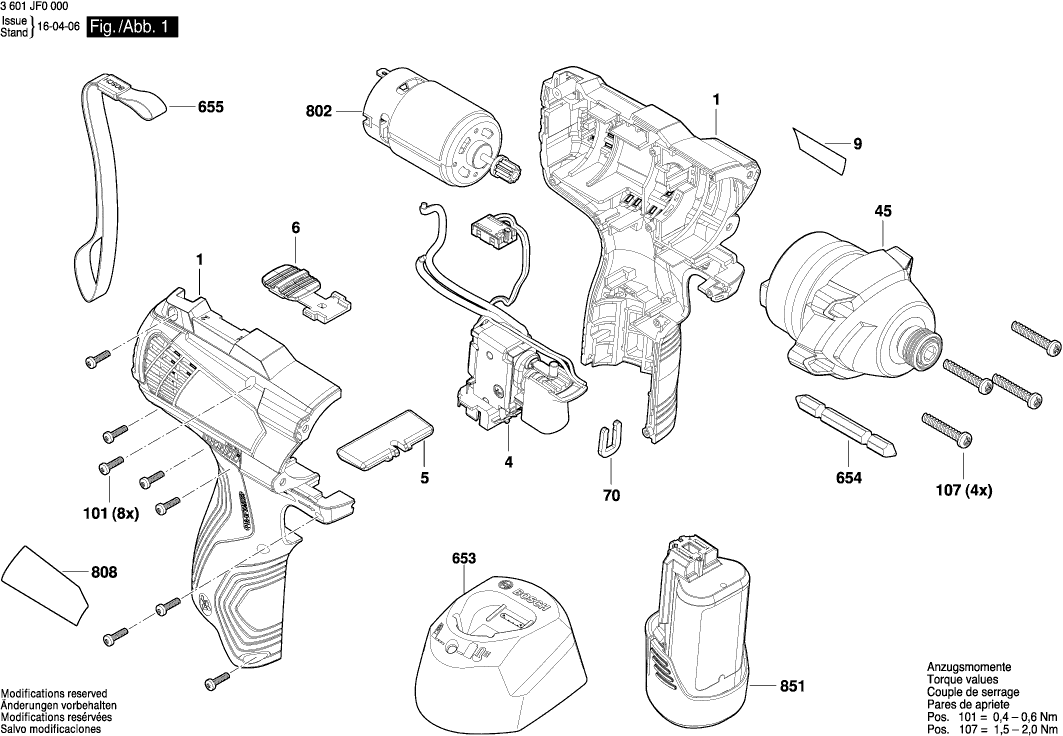

Zeichnungen der Bosch 3601JF0000 ( GDR120-LI )
Teileliste der Bosch 3601JF0000 ( GDR120-LI )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gehäuse | ||||
| 1 | 2609101534 | 6.54 | 7.78 | |
| Elektronikmodul | ||||
| 4 | 2607202312 | 23.75 | 28.26 | |
| Taste | ||||
| 5 | 2609100698 | 2.24 | 2.67 | |
| Umschalteinheit | ||||
| 6 | 2609101661 | 0.83 | 0.99 | |
| Typschild GDR 120-LI | ||||
| 9 | 2609136058 | 1.94 | 2.31 | |
| Getriebekasten | ||||
| 45 | 2609199824 | 49.56 | 58.98 | |
| Clip | ||||
| 70 | 2609110537 | 1.18 | 1.40 | |
| Schraube | ||||
| 101 | 2609110883 | 1.70 | 2.02 | |
| Schraube | ||||
| 107 | 2609110327 | 1.18 | 1.40 | |
| Schnell-Lader EU GAL 12V-20 230/3,6-12V 2A | ||||
| 653 | 2607226187 | 26.84 | 31.94 | |
| Schrauberklinge | ||||
| 654 | 2609110342 | 1.94 | 2.31 | |
| Tragschlaufe | ||||
| 655 | 2609170129 | 1.94 | 2.31 | |
| Motorbaugruppe | ||||
| 802 | 1600A00PE3 | 15.71 | 18.69 | |
| Typschild | ||||
| 808 | 6082942CH2 | 1.94 | 2.31 | |
| Akku-Paket GBA 12V 2.0Ah Li SCM | ||||
| 851 | 1607A350C5 | 55.25 | 65.75 | |
| Akku-Paket GBA 12V 1.5Ah LI SCM | ||||
| 851 | 1607A350DY | 34.69 | 41.28 | |
