Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601JB1300 ( GDS18V-LIHT )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

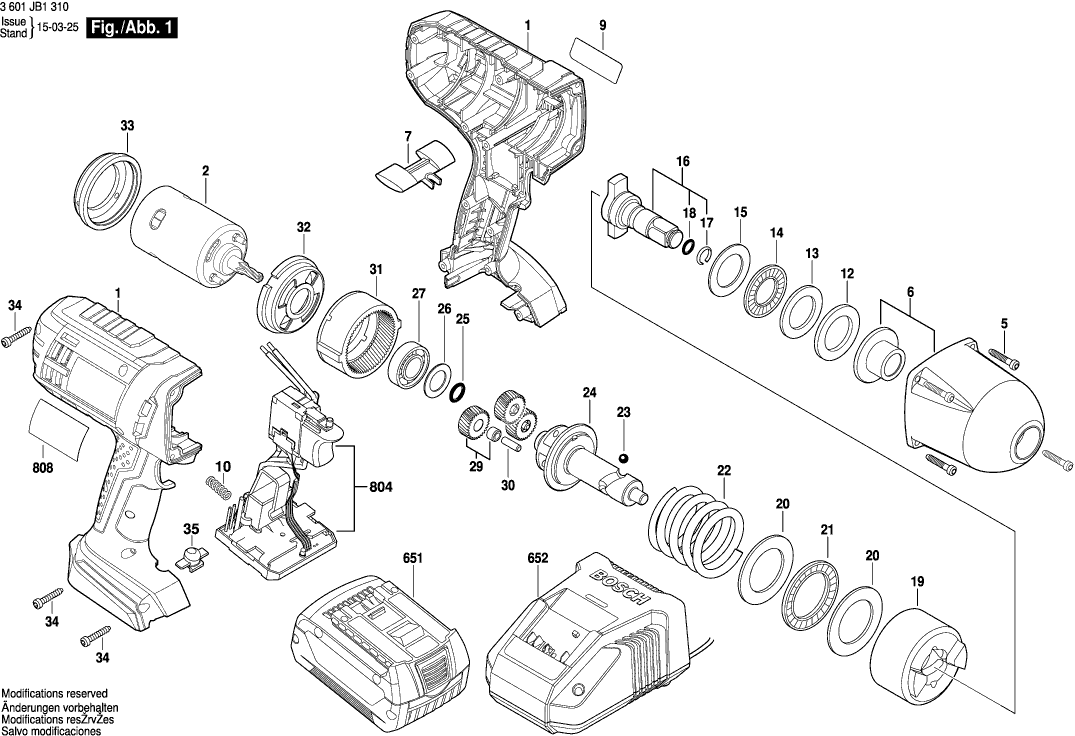

Zeichnungen der Bosch 3601JB1300 ( GDS18V-LIHT )
Teileliste der Bosch 3601JB1300 ( GDS18V-LIHT )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gehäusesatz | ||||
| 1 | 2610008197 | 101.94 | 121.31 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 2 | 2610943875 | |||
| Schraube | ||||
| 5 | 2610943873 | 0.83 | 0.99 | |
| Getriebegehäuse | ||||
| 6 | 2610943874 | 26.84 | 31.94 | |
| Hebel | ||||
| 7 | 2610007763 | 4.70 | 5.59 | |
| Haftetikett | ||||
| 9 | 1601118S69 | 3.31 | 3.94 | |
| Druckfeder | ||||
| 10 | 1609280477 | 1.18 | 1.40 | |
| Gummiring | ||||
| 12 | 2610011290 | 5.33 | 6.34 | |
| Auslaufscheibe | ||||
| 13 | 2610943877 | 5.83 | 6.94 | |
| Axiallager | ||||
| 14 | 2610943878 | 9.53 | 11.34 | |
| Auslaufscheibe | ||||
| 15 | 2610943879 | 8.45 | 10.06 | |
| Kupplungshälfte | ||||
| 16 | 2610943880 | 26.84 | 31.94 | |
| Blechring | ||||
| 17 | 2610943881 | 4.10 | 4.88 | |
| O-Ring | ||||
| 18 | 2610011291 | 1.18 | 1.40 | |
| Schläger | ||||
| 19 | 2610943883 | 113.29 | 134.82 | |
| Auslaufscheibe | ||||
| 20 | 2610943884 | 6.54 | 7.78 | |
| Axiallager | ||||
| 21 | 2610943885 | 7.58 | 9.02 | |
| Feder | ||||
| 22 | 2610943886 | 12.41 | 14.77 | |
| Kugel | ||||
| 23 | 2610943887 | 2.24 | 2.67 | |
| Planetenträger | ||||
| 24 | 2610943888 | 168.86 | 200.94 | |
| O-Ring | ||||
| 25 | 2610011291 | 1.18 | 1.40 | |
| Vorlegscheibe | ||||
| 26 | 2610943890 | 2.71 | 3.22 | |
| Rillenkugellager | ||||
| 27 | 2610943891 | 10.73 | 12.77 | |
| Umsetzgetriebe | ||||
| 29 | 2610943892 | 15.71 | 18.69 | |
| Steckerstift | ||||
| 30 | 2610943893 | 4.10 | 4.88 | |
| Zahnkranz | ||||
| 31 | 2610007757 | 20.42 | 24.30 | |
| Gummimanschette | ||||
| 32 | 2610943895 | 5.83 | 6.94 | |
| Gummimanschette | ||||
| 33 | 2610943896 | 5.33 | 6.34 | |
| Schraube | ||||
| 34 | 2610008200 | 2.71 | 3.22 | |
| Linse | ||||
| 35 | 2605190895 | 0.83 | 0.99 | |
| Akku-Paket 18V 3.0Ah Li SCM | ||||
| 651 | 1607A350B2 | 91.56 | 108.96 | |
| Ladegerät GB 230/10,8-18V, 30 42 S | ||||
| 652 | 2607225923 | 113.29 | 134.82 | |
| Ladegerät USA BC 1880 CV 13,3-18V/120V | ||||
| 652 | 2607225927 | 113.29 | 134.82 | |
| Ladegerät EU 230/14,4-18V, 30 40 S | ||||
| 652 | 2607225321 | 55.25 | 65.75 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 804 | 2610011263 | |||
| Typschild | ||||
| 808 | 2610011109 | 4.10 | 4.88 | |
