Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601JG5220 ( GDX180-LI )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

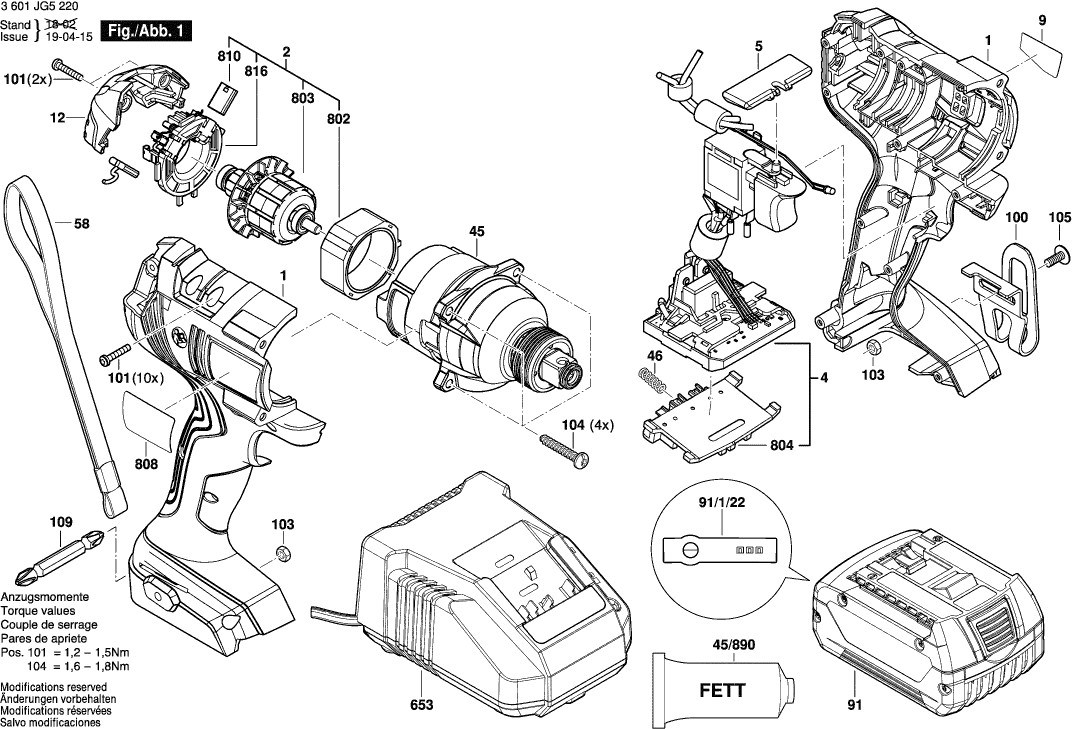

Zeichnungen der Bosch 3601JG5220 ( GDX180-LI )
Teileliste der Bosch 3601JG5220 ( GDX180-LI )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 1 | 2609101686 | |||
| Gleichstrommotor | ||||
| 2 | 160702267M | 60.65 | 72.17 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 4 | 1600A011E6 | |||
| Taste | ||||
| 5 | 2609100698 | 2.24 | 2.67 | |
| Firmenschild | ||||
| 9 | 160111C297 | 1.94 | 2.31 | |
| Abdeckung | ||||
| 12 | 2609101783 | 1.70 | 2.02 | |
| Getriebekasten | ||||
| 45 | 1600A00N61 | 73.72 | 87.73 | |
| Gehäusebaugruppe | ||||
| 45/1 | 1600A01SH6 | 36.85 | 43.85 | |
| Gehäusebaugruppe | ||||
| 45/1 | 1600A00N5Z | 5.02 | 5.97 | |
| Steckerstift | ||||
| 45/10 | 2609110808 | 0.83 | 0.99 | |
| Planetenrad | ||||
| 45/11 | 2609111289 | 2.71 | 3.22 | |
| Zahnkranz | ||||
| 45/12 | 2609112141 | 1.94 | 2.31 | |
| Gehäuse | ||||
| 45/2 | 2609101670 | 1.70 | 2.02 | |
| Scheibe | ||||
| 45/30 | 2609110811 | 0.83 | 0.99 | |
| Scheibe | ||||
| 45/31 | 2609110812 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 45/40 | 2609111453 | |||
| Riemenscheibe | ||||
| 45/41 | 2609110267 | 3.31 | 3.94 | |
| Sicherungsring | ||||
| 45/42 | 2609111264 | 0.83 | 0.99 | |
| Hülse | ||||
| 45/43 | 2609111452 | 7.13 | 8.48 | |
| STIFT | ||||
| 45/44 | 2609111393 | 0.83 | 0.99 | |
| Kupplungshälfte | ||||
| 45/45 | 2609112221 | 13.11 | 15.60 | |
| Gummiring | ||||
| 45/46 | 2609170157 | 1.94 | 2.31 | |
| Blechring | ||||
| 45/47 | 2609111262 | 2.24 | 2.67 | |
| Manschette | ||||
| 45/48 | 2609170185 | 2.24 | 2.67 | |
| Kugellager | ||||
| 45/5 | 2609110807 | 2.71 | 3.22 | |
| Kugel | ||||
| 45/50 | 2609110818 | 0.83 | 0.99 | |
| Schläger | ||||
| 45/51 | 2609112142 | 9.53 | 11.34 | |
| Kugel | ||||
| 45/52 | 2609110331 | 0.83 | 0.99 | |
| Scheibe | ||||
| 45/53 | 2609110820 | 0.83 | 0.99 | |
| Scheibe | ||||
| 45/55 | 2609110821 | 0.83 | 0.99 | |
| Druckfeder | ||||
| 45/56 | 2609112143 | 4.10 | 4.88 | |
| Zwischenwelle | ||||
| 45/57 | 2609112144 | 11.88 | 14.14 | |
| O-Ring | ||||
| 45/58 | 160021007H | 0.83 | 0.99 | |
| Fetttube 45 ml | ||||
| 45/890 | 1600A002NE | 23.75 | 28.26 | |
| Druckfeder | ||||
| 46 | 1609280477 | 1.18 | 1.40 | |
| Pedalriemen | ||||
| 58 | 2609100301 | 1.94 | 2.31 | |
| Einschub-Akkupaket 18V, 1,5Ah LI, MS | ||||
| 91 | 2607336803 | 113.29 | 134.82 | |
| Akku-Paket GBA 18V 4.0Ah ProCore SCM | ||||
| 91 | 1607A350AN | 113.29 | 134.82 | |
| Akkupack | ||||
| 91 | 1607A350M0 | 91.56 | 108.96 | |
| Akku-Paket BBS MR 18V, 4,0Ah, 47 S | ||||
| 91 | 2607336815 | 91.56 | 108.96 | |
| Klebeschild | ||||
| 91/1/22 | 2601115537 | 1.18 | 1.40 | |
| Geräteclip | ||||
| 100 | 2609111584 | 2.71 | 3.22 | |
| Torx-Senkschraube 3x16 | ||||
| 101 | 2609110201 | 1.70 | 2.02 | |
| Mutter | ||||
| 103 | 2609110835 | 1.18 | 1.40 | |
| Torx-Linsenschraube 4x20 | ||||
| 104 | 2603490023 | 0.83 | 0.99 | |
| Schraube | ||||
| 105 | 2609110834 | 1.18 | 1.40 | |
| Schrauberklinge | ||||
| 109 | 2609110343 | 1.94 | 2.31 | |
| Ladegerät EU GAL 1880 CV 230/14,4-18V | ||||
| 653 | 2607225921 | 101.94 | 121.31 | |
| Schnell-Lader EU AL 1820 CV 220V | ||||
| 653 | 2607225423 | 63.33 | 75.36 | |
| Schnell-Lader EU GAL 18V-20 220V-240V 12V-18V 2A | ||||
| 653 | 2607226281 | 55.25 | 65.75 | |
| Stator | ||||
| 802 | 1600A003V5 | 18.19 | 21.65 | |
| Rotor | ||||
| 803 | 1600A015UW | 29.75 | 35.40 | |
| Kontakthalter | ||||
| 804 | 1609280478 | 9.53 | 11.34 | |
| Typschild | ||||
| 808 | 160111A5FM | 1.94 | 2.31 | |
| Kohlebürstensatz | ||||
| 810 | 160701418R | 6.54 | 7.78 | |
| Bürstenhalter | ||||
| 816 | 1600A011KB | 11.88 | 14.14 | |
