Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0601620063 ( GFF22A )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

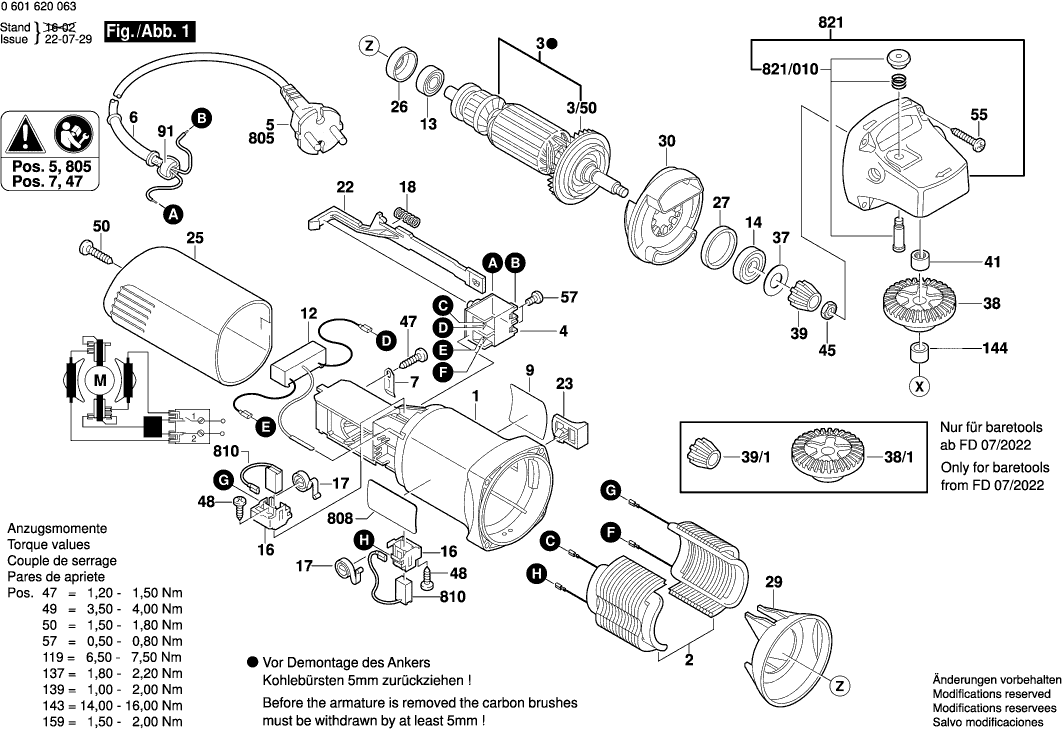

Zeichnungen der Bosch 0601620063 ( GFF22A )
Teileliste der Bosch 0601620063 ( GFF22A )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse | ||||
| 1 | 1619P09772 | 10.73 | 12.77 | |
| Polschuh 230V | ||||
| 2 | 2609160011 | 26.84 | 31.94 | |
| Anker 220-240V | ||||
| 3 | 1604010626 | 26.84 | 31.94 | |
| Lüfter | ||||
| 3/50 | 1606610141 | 3.31 | 3.94 | |
| Ein/Aus-Schalter | ||||
| 4 | 1607200179 | 6.54 | 7.78 | |
| Tülle Ø6,5-Ø6,9x95 MM | ||||
| 6 | 2600703012 | 2.24 | 2.67 | |
| Befestigungsschelle | ||||
| 7 | 1601302017 | 0.83 | 0.99 | |
| Firmenschild | ||||
| 9 | 3601110610 | 1.94 | 2.31 | |
| Entstörfilter | ||||
| 12 | 1607328039 | 8.45 | 10.06 | |
| Kugellager 7x19x6 | ||||
| 13 | 2600905032 | 4.10 | 4.88 | |
| Rillenkugellager | ||||
| 14 | 1619P11240 | 2.24 | 2.67 | |
| Bürstenhalter | ||||
| 16 | 1619P01811 | 2.24 | 2.67 | |
| Spiralfeder | ||||
| 17 | 1604652013 | 1.18 | 1.40 | |
| Druckfeder | ||||
| 18 | 1604611031 | 2.24 | 2.67 | |
| Verstellschieber | ||||
| 22 | 1602319009 | 1.94 | 2.31 | |
| Schaltergriff SCHWARZ | ||||
| 23 | 1602026068 | 1.94 | 2.31 | |
| Gehäusedeckel BLAU | ||||
| 25 | 1605500194 | 4.10 | 4.88 | |
| Zwischenring | ||||
| 26 | 1600502024 | 1.70 | 2.02 | |
| Gummiring | ||||
| 27 | 1600206025 | 1.70 | 2.02 | |
| Luftleitring | ||||
| 29 | 1600591023 | 1.94 | 2.31 | |
| Luftleitring | ||||
| 30 | 1600591024 | 2.71 | 3.22 | |
| Spindel M10 | ||||
| 32 | 3606120040 | 8.45 | 10.06 | |
| O-Ring | ||||
| 33 | 3600210136 | 0.83 | 0.99 | |
| Ausgleichscheibe 0,1 MM DICK | ||||
| 35 | 1600136016 | 1.94 | 2.31 | |
| Ausgleichscheibe 0,2 MM DICK | ||||
| 35 | 1600136017 | 1.94 | 2.31 | |
| Abdeckscheibe | ||||
| 37 | 1600100033 | 1.94 | 2.31 | |
| Umsetzgetriebe | ||||
| 38 | 2609110150 | 5.33 | 6.34 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 38/1 | 1619P15035 | |||
| Ritzel | ||||
| 39 | 2609110149 | 3.31 | 3.94 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 39/1 | 1619P15034 | |||
| Gleitlager | ||||
| 41 | 1600200029 | 2.24 | 2.67 | |
| Sechskantmutter | ||||
| 45 | 2915011007 | 0.83 | 0.99 | |
| Spezialschraube | ||||
| 47 | 2609110052 | 0.83 | 0.99 | |
| Torx-Linsenschraube 3x10 | ||||
| 48 | 1619P00220 | 0.83 | 0.99 | |
| Gewindefurchschraube M4x16 | ||||
| 49 | 2914491410 | 0.83 | 0.99 | |
| Blechschraube DIN 7981-ST3,9x19-C-H | ||||
| 50 | 2910611020 | 1.18 | 1.40 | |
| Blechschraube DIN 7981-ST3,9x25-C-H | ||||
| 55 | 2910611022 | 0.83 | 0.99 | |
| Linsenschraube DIN7985-M3,5x5-4.8-H | ||||
| 57 | 2910641081 | 0.83 | 0.99 | |
| Ferritkern | ||||
| 91 | 3602317039 | 4.10 | 4.88 | |
| Innensechskantschraube DIN 7984-M10x20 | ||||
| 119 | 2910135289 | 1.18 | 1.40 | |
| Handgriff SCHWARZ | ||||
| 120 | 3602025015 | 7.58 | 9.02 | |
| Sicherungsbügel DIN 472-32x1,2 MM | ||||
| 125 | 2916660013 | 1.70 | 2.02 | |
| Rillenkugellager 12x32x10 | ||||
| 126 | 3600905130 | 8.98 | 10.69 | |
| Rillenkugellager | ||||
| 126 | 160090003C | 4.10 | 4.88 | |
| Zylinderstift | ||||
| 128 | 3609202C01 | 5.33 | 6.34 | |
| Flachrundschraube DIN 603-M6x16 | ||||
| 129 | 2910281197 | 0.83 | 0.99 | |
| Rahmen | ||||
| 130 | 3609202C19 | 44.82 | 53.34 | |
| Zylinderstift | ||||
| 131 | 3609202376 | 2.71 | 3.22 | |
| O-Ring | ||||
| 132 | 3609202C15 | 0.83 | 0.99 | |
| Zugfeder | ||||
| 133 | 3609202378 | 3.31 | 3.94 | |
| Druckfeder | ||||
| 134 | 3609202379 | 1.94 | 2.31 | |
| Kugel | ||||
| 135 | 3609202380 | 1.94 | 2.31 | |
| Passscheibe DIN 988-6x12x0,5 | ||||
| 136 | 2916190012 | 0.83 | 0.99 | |
| Sechskantmutter M 6x13, SW10 | ||||
| 137 | 3603300018 | 2.24 | 2.67 | |
| Spannhebel | ||||
| 138 | 3601923020 | 1.94 | 2.31 | |
| Linsenschraube DIN 7985-M6x10-4.8 | ||||
| 139 | 2910641191 | 0.83 | 0.99 | |
| Gummistopfen | ||||
| 140 | 3609202C03 | 0.83 | 0.99 | |
| Sicherungsring | ||||
| 141 | 3609202382 | 1.94 | 2.31 | |
| Rundmutter | ||||
| 143 | 3603376009 | 18.19 | 21.65 | |
| Ringstück | ||||
| 144 | 3600200047 | 2.24 | 2.67 | |
| Aufnahmeflansch Ø 22 MM | ||||
| 145 | 3605700154 | 13.93 | 16.58 | |
| Blattfeder | ||||
| 146 | 3609202384 | 2.71 | 3.22 | |
| Verschlussschraube | ||||
| 147 | 3609202C05 | 1.18 | 1.40 | |
| O-Ring | ||||
| 148 | 3609202386 | 1.18 | 1.40 | |
| Absauganschluss | ||||
| 149 | 3609202387 | 5.33 | 6.34 | |
| Gehäuseoberteil | ||||
| 158 | 3609202C06 | 55.25 | 65.75 | |
| Zylinderschraube | ||||
| 159 | 3609202C07 | 1.18 | 1.40 | |
| Stopper | ||||
| 160 | 3609202C08 | 13.93 | 16.58 | |
| Einstellschraube | ||||
| 166 | 3609202C17 | 0.83 | 0.99 | |
| Sechskantmutter | ||||
| 173 | 3609202C18 | 0.83 | 0.99 | |
| Gewindestift | ||||
| 175 | 3609202C14 | 0.83 | 0.99 | |
| Abdeckung | ||||
| 176 | 3609202C16 | 2.71 | 3.22 | |
| Passscheibe 1,0 MM | ||||
| 180 | 2916190013 | 0.83 | 0.99 | |
| Sechskantschraube DIN 933-M6x16-5.6-A | ||||
| 181 | 2911051197 | 1.18 | 1.40 | |
| Winkelrahmen | ||||
| 182 | 3609202C09 | 44.82 | 53.34 | |
| Rändelschraube | ||||
| 183 | 3609202C10 | 1.94 | 2.31 | |
| Blattfeder | ||||
| 184 | 3609202C11 | 0.83 | 0.99 | |
| Zahnrad | ||||
| 185 | 3609202394 | 1.94 | 2.31 | |
| Skala | ||||
| 187 | 3609202C12 | 1.18 | 1.40 | |
| Klemmstück | ||||
| 188 | 3609202C13 | 7.58 | 9.02 | |
| Ausgleichscheibe 0,5 Mm Dick | ||||
| 192 | 1600100631 | 1.18 | 1.40 | |
| Unterlegscheibe | ||||
| 192 | 3609202396 | 1.10 | 1.31 | |
| Gleitlager | ||||
| 195 | 3600905123 | 1.94 | 2.31 | |
| Zwischenplatte | ||||
| 657 | 3609202397 | 11.88 | 14.14 | |
| Netzanschlussleitung EU 230V 4,15m 2 x 1,0mm H05 | ||||
| 805 | 1607000386 | 15.71 | 18.69 | |
| Typschild | ||||
| 808 | 3601110451 | 3.31 | 3.94 | |
| Kohlebürstensatz 10 x 1 607 014 145 | ||||
| 810 | 1607000483 | 60.65 | 72.17 | |
| Kohlebürstensatz | ||||
| 810 | 1607014145 | 7.58 | 9.02 | |
| Getriebegehäuse | ||||
| 821 | 1605806466 | 12.41 | 14.77 | |
| Druckknopf SCHWARZ | ||||
| 821/010 | 1607000298 | 3.31 | 3.94 | |
| Zwischenflansch | ||||
| 828 | 3607031855 | 44.82 | 53.34 | |
| Gehäuseunterteil | ||||
| 829 | 3607031856 | 60.65 | 72.17 | |
| Gummileiste | ||||
| 840 | 3609202381 | 4.10 | 4.88 | |
| Gehäuseoberteil | ||||
| 858 | 3609202431 | 73.72 | 87.73 | |
| Stopper | ||||
| 860 | 3607031857 | 9.53 | 11.34 | |
| Justierschraube | ||||
| 866 | 3603410021 | 5.33 | 6.34 | |
| Rundmutter | ||||
| 873 | 3603376005 | 2.24 | 2.67 | |
| Zwischenflansch | ||||
| 890 | 3607031514 | 40.61 | 48.33 | |
| Zylinderstift | ||||
| 891 | 3609202374 | 7.58 | 9.02 | |
