Bosch GHO 16-82 D Zeichnungen und Teile

Genaue Typennummer:
3 601 EA4 000
3 601 EA4 000

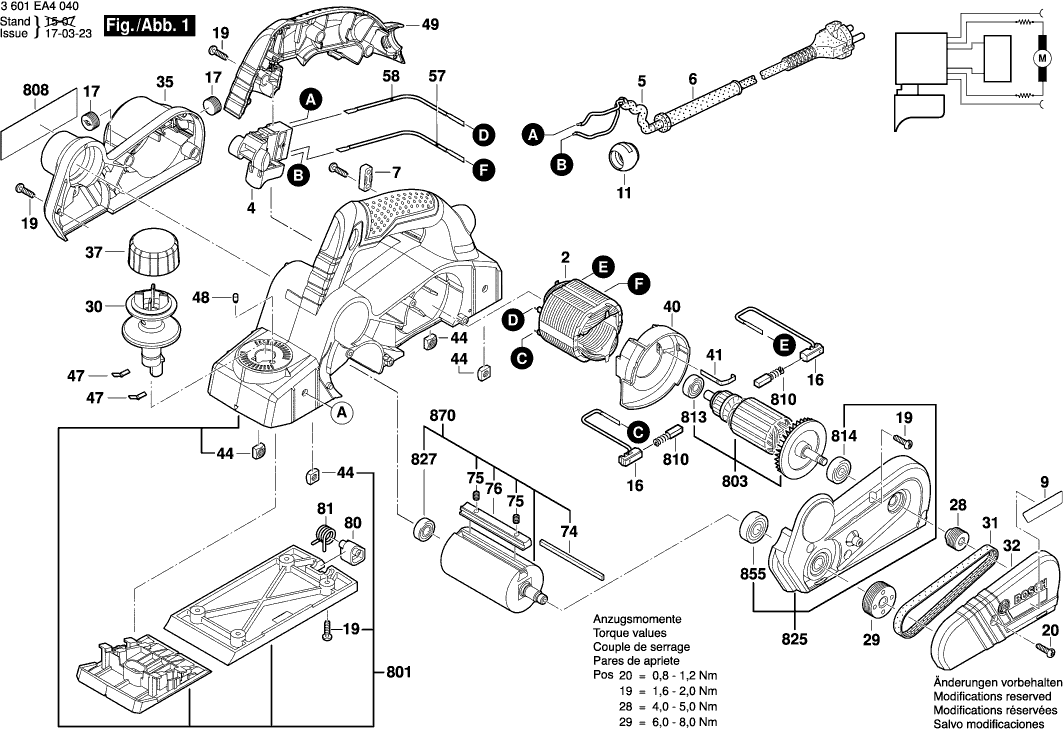

Zeichnungen der BOSCH 3601EA4000 ( GHO16-82D )
Teileliste der BOSCH 3601EA4000 ( GHO16-82D )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
Polschuh 230-240V | ||||
2 | 2604220480 | Polschuh 230-240V | € 22.12 | |
Schalter | ||||
4 | 160720030F | Schalter | € 9.14 | |
Tülle Ø6,5-Ø6,9x95 MM | ||||
6 | 2600703012 | Tülle Ø6,5-Ø6,9x95 MM | € 2.38 | |
Leitungshalter | ||||
7 | 2601035001 | Leitungshalter | € 1.33 | |
Firmenschild GHO 16-82 D | ||||
9 | 160111A1Z0 | Firmenschild GHO 16-82 D | € 2.28 | |
Kugelgelenk | ||||
11 | 2609100929 | Kugelgelenk | € 1.33 | |
Kohlebürstenhalter | ||||
16 | 2604449055 | Kohlebürstenhalter | € 2.08 | |
Abdeckkappe | ||||
17 | 2609100087 | Abdeckkappe | € 0.99 | |
Schraube 4x16 | ||||
19 | 2603490022 | Schraube 4x16 | € 0.99 | |
Schraube | ||||
20 | 2609112128 | Schraube | € 0.99 | |
Riemenscheibe | ||||
28 | 2609110268 | Riemenscheibe | € 2.83 | |
Riemenscheibe | ||||
29 | 2609110267 | Riemenscheibe | € 4.16 | |
Drehknopf | ||||
30 | 2609101577 | Drehknopf | € 4.86 | |
Keilriemen | ||||
31 | 2609100410 | Keilriemen | € 9.52 | |
Bandabdeckung | ||||
32 | 2609101439 | Bandabdeckung | € 3.28 | |
Bürstendeckel | ||||
35 | 2609101404 | Bürstendeckel | € 6.43 | |
Griffkappe | ||||
37 | 2609101440 | Griffkappe | € 2.00 | |
Luftleitring | ||||
40 | 2609100028 | Luftleitring | € 2.38 | |
Kontaktbügel | ||||
41 | 2601329053 | Kontaktbügel | € 1.33 | |
Vierkantmutter M6 | ||||
44 | 2603320004 | Vierkantmutter M6 | € 1.33 | |
Rastenfeder | ||||
47 | 2601254000 | Rastenfeder | € 1.33 | |
Rastkappe | ||||
48 | 2600590006 | Rastkappe | € 1.33 | |
Griffschale | ||||
49 | 2609101517 | Griffschale | € 4.86 | |
Verbindungsleitung L=233 MM WEISS | ||||
57 | 2604448181 | Verbindungsleitung L=233 MM WEISS | € 2.08 | |
Verbindungsleitung L=213 MM BLAU | ||||
58 | 2604448118 | Verbindungsleitung L=213 MM BLAU | € 1.33 | |
Hobelmesser | ||||
74 | 2608635341 | Hobelmesser | € 15.05 | |
Gewindestift | ||||
75 | 2603400016 | Gewindestift | € 1.33 | |
Spannkeil | ||||
76 | 2603111001 | Spannkeil | € 13.54 | |
Messerschutz | ||||
80 | 2609100088 | Messerschutz | € 4.16 | |
Feder | ||||
81 | 2609110109 | Feder | € 2.83 | |
Winkelschraubendreher DIN 911 SW2,5 | ||||
654 | 1907950003 | Winkelschraubendreher DIN 911 SW2,5 | € 2.38 | |
Nicht mehr lieferbar | ||||
655 | 2609170013 | Nicht mehr lieferbar | ||
Anschlagträger | ||||
656 | 2608005015 | Anschlagträger | € 10.71 | |
O-Ring 4,0x1,5 MM | ||||
657/1 | 1610210043 | O-Ring 4,0x1,5 MM | € 1.33 | |
Unterlegscheibe DIN 125-A 6,4-ST | ||||
657/2 | 2916011014 | Unterlegscheibe DIN 125-A 6,4-ST | € 0.99 | |
Flügelschraube M 6x16 MM | ||||
657/3 | 2603480003 | Flügelschraube M 6x16 MM | € 2.38 | |
Anschlagträger | ||||
657/4 | 2609112158 | Anschlagträger | € 2.28 | |
Flachrundschraube DIN 603-M6x20 | ||||
657/5 | 2910281201 | Flachrundschraube DIN 603-M6x20 | € 0.99 | |
Nicht mehr lieferbar | ||||
657/6 | 2609199008 | Nicht mehr lieferbar | ||
Adaptermodul | ||||
658 | 2609101408 | Adaptermodul | € 2.71 | |
Motorgehäuse | ||||
801 | 2609199975 | Motorgehäuse | € 36.13 | |
Ankersatz 230-240V | ||||
803 | 2609199946 | Ankersatz 230-240V | € 28.80 | |
Netzanschlussleitung EU 230V 4,15m 2 x 1,0mm H05 | ||||
805 | 1607000386 | Netzanschlussleitung EU 230V 4,15m 2 x 1,0mm H05 | € 19.11 | |
Typschild | ||||
808 | 160111A5NG | Typschild | € 2.28 | |
Kohlebürstensatz | ||||
810 | 2609120637 | Kohlebürstensatz | € 6.43 | |
Nicht mehr lieferbar | ||||
813 | 2600905051 | Nicht mehr lieferbar | ||
Rillenkugellager 8x22x7 | ||||
814 | 2600905052 | Rillenkugellager 8x22x7 | € 7.28 | |
Lagerflansch | ||||
825 | 2609199948 | Lagerflansch | € 16.89 | |
Nicht mehr lieferbar | ||||
827 | 2600905051 | Nicht mehr lieferbar | ||
Rillenkugellager 10x26x8 | ||||
855 | 2600905064 | Rillenkugellager 10x26x8 | € 10.71 | |
Hobelkopf | ||||
870 | 2609110193 | Hobelkopf | € 67.28 |
