Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601EA43F1 ( GHO26-82D )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

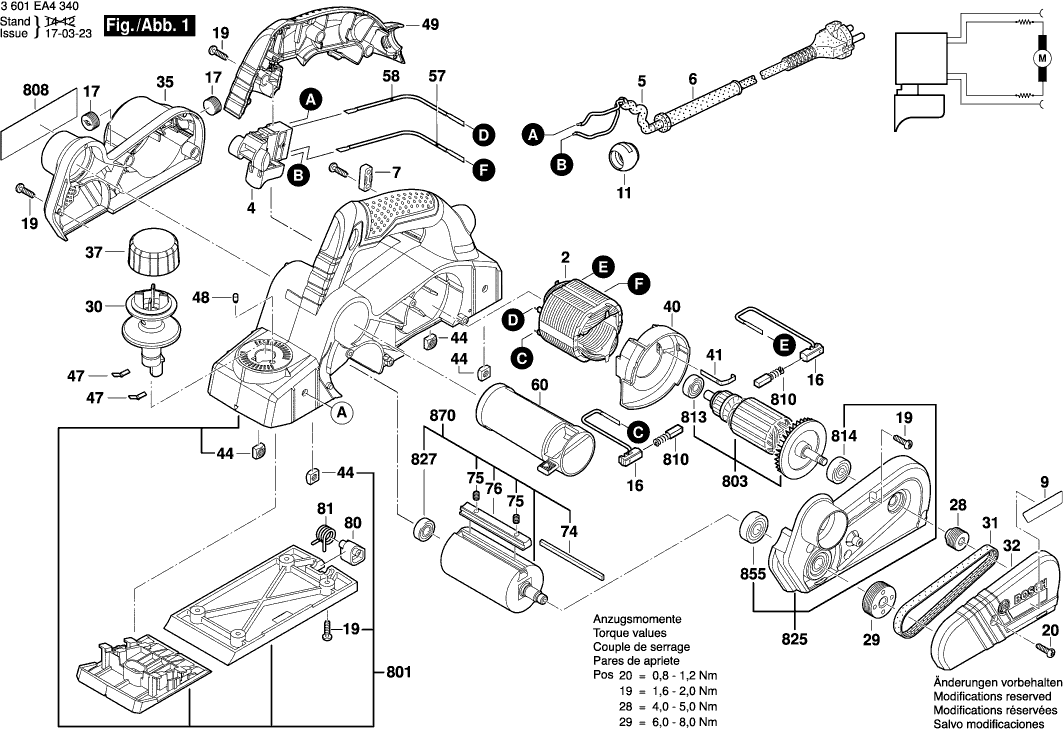

Zeichnungen der Bosch 3601EA43F1 ( GHO26-82D )
Teileliste der Bosch 3601EA43F1 ( GHO26-82D )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Polschuh 230-240V | ||||
| 2 | 2604220480 | 18.19 | 21.65 | |
| Schalter | ||||
| 4 | 160720030F | 7.58 | 9.02 | |
| Netzanschlussleitung | ||||
| 5 | 1604460780 | 8.45 | 10.06 | |
| Tülle Ø7,6-Ø8,2x95 MM | ||||
| 6 | 2600703013 | 1.94 | 2.31 | |
| Leitungshalter | ||||
| 7 | 2601035001 | 1.18 | 1.40 | |
| Firmenschild GHO 26-82 D | ||||
| 9 | 2609136086 | 1.94 | 2.31 | |
| Kugelgelenk | ||||
| 11 | 2609100929 | 1.18 | 1.40 | |
| Kohlebürstenhalter | ||||
| 16 | 2604449055 | 1.70 | 2.02 | |
| Abdeckkappe | ||||
| 17 | 2609100087 | 0.83 | 0.99 | |
| Schraube 4x16 | ||||
| 19 | 2603490022 | 0.83 | 0.99 | |
| Schraube | ||||
| 20 | 2609112128 | 0.83 | 0.99 | |
| Riemenscheibe | ||||
| 28 | 2609110268 | 2.24 | 2.67 | |
| Riemenscheibe | ||||
| 29 | 2609110267 | 3.31 | 3.94 | |
| Drehknopf | ||||
| 30 | 2609101576 | 4.10 | 4.88 | |
| Keilriemen | ||||
| 31 | 2609100410 | 7.58 | 9.02 | |
| Bandabdeckung | ||||
| 32 | 2609101439 | 2.71 | 3.22 | |
| Bürstendeckel | ||||
| 35 | 2609101403 | 5.83 | 6.94 | |
| Griffkappe | ||||
| 37 | 2609101440 | 1.70 | 2.02 | |
| Luftleitring | ||||
| 40 | 2609100028 | 1.94 | 2.31 | |
| Kontaktbügel | ||||
| 41 | 2601329053 | 1.18 | 1.40 | |
| Vierkantmutter M6 | ||||
| 44 | 2603320004 | 1.18 | 1.40 | |
| Rastenfeder | ||||
| 47 | 2601254000 | 1.18 | 1.40 | |
| Rastkappe | ||||
| 48 | 2600590006 | 1.18 | 1.40 | |
| Griffschale | ||||
| 49 | 2609101517 | 4.70 | 5.59 | |
| Verbindungsleitung L=233 MM WEISS | ||||
| 57 | 2604448181 | 1.70 | 2.02 | |
| Verbindungsleitung L=213 MM BLAU | ||||
| 58 | 2604448118 | 1.18 | 1.40 | |
| Umlenkrohr SCHWARZ | ||||
| 60 | 2609100148 | 8.45 | 10.06 | |
| Hobelmesser | ||||
| 74 | 2608635341 | 12.41 | 14.77 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 75 | 2603400016 | |||
| Spannkeil | ||||
| 76 | 2603111001 | 10.73 | 12.77 | |
| Messerschutz | ||||
| 80 | 2609100088 | 3.31 | 3.94 | |
| Feder | ||||
| 81 | 2609110109 | 2.24 | 2.67 | |
| Winkelschraubendreher DIN 911 SW2,5 | ||||
| 654 | 1907950003 | 1.94 | 2.31 | |
| STAUBBEUTEL | ||||
| 655 | 2609170013 | 23.75 | 28.26 | |
| Anschlagträger | ||||
| 656 | 2608005015 | 8.45 | 10.06 | |
| O-Ring 4,0x1,5 MM | ||||
| 657/1 | 1610210043 | 1.18 | 1.40 | |
| Unterlegscheibe DIN 125-A 6,4-ST | ||||
| 657/2 | 2916011014 | 0.83 | 0.99 | |
| Flügelschraube M 6x16 MM | ||||
| 657/3 | 2603480003 | 1.94 | 2.31 | |
| Anschlagwinkel | ||||
| 657/4 | 1601332018 | 2.71 | 3.22 | |
| Flachrundschraube DIN 603-M6x20 | ||||
| 657/5 | 2910281201 | 0.83 | 0.99 | |
| KNOPF | ||||
| 657/6 | 2609199008 | 1.18 | 1.40 | |
| Adaptermodul | ||||
| 658 | 2609101408 | 2.24 | 2.67 | |
| Motorgehäuse | ||||
| 801 | 2609199975 | 29.75 | 35.40 | |
| Ankersatz 230-240V | ||||
| 803 | 2609199946 | 23.75 | 28.26 | |
| Typschild | ||||
| 808 | 160111A834 | 1.94 | 2.31 | |
| Kohlebürstensatz | ||||
| 810 | 2609120637 | 5.33 | 6.34 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 814 | 2600905052 | |||
| Lagerflansch | ||||
| 825 | 2609199949 | 13.93 | 16.58 | |
| Rillenkugellager 7x19x6 | ||||
| 827 | 2600905086 | 4.70 | 5.59 | |
| Rillenkugellager 10x26x8 | ||||
| 855 | 2600905064 | 8.45 | 10.06 | |
| Hobelkopf | ||||
| 870 | 2609110193 | 55.25 | 65.75 | |
