Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601FA4000 ( GKM18V-LI )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

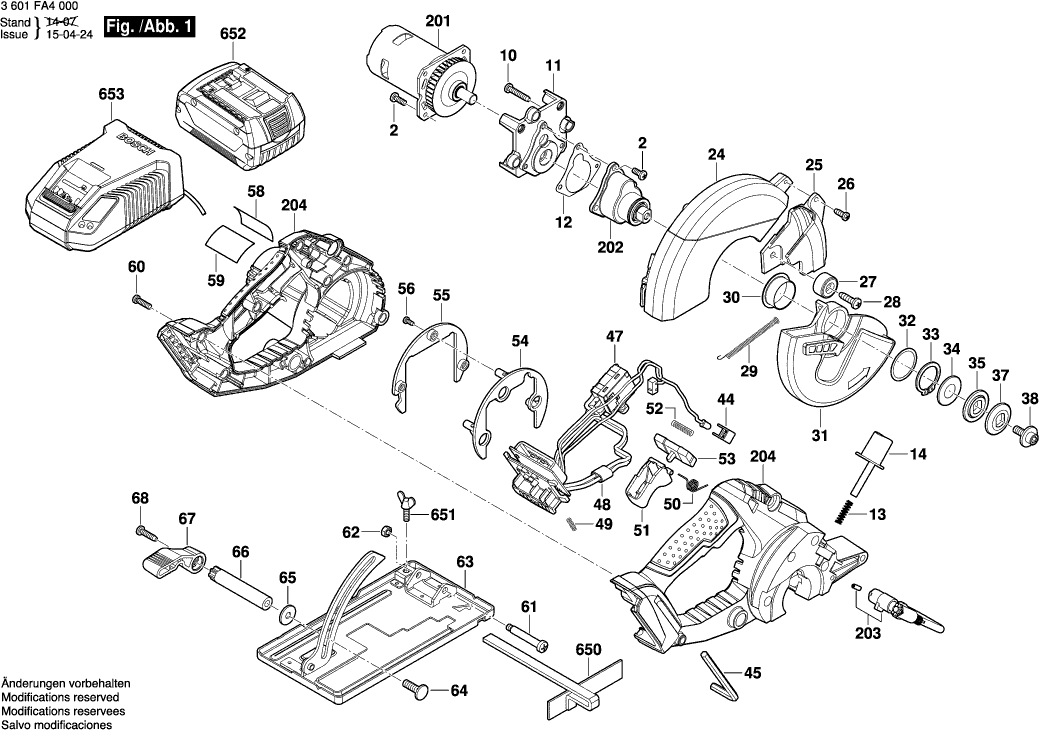

Zeichnungen der Bosch 3601FA4000 ( GKM18V-LI )
Teileliste der Bosch 3601FA4000 ( GKM18V-LI )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Schraube | ||||
| 2 | 2610034094 | 0.83 | 0.99 | |
| Schraube | ||||
| 10 | 2610034144 | 0.83 | 0.99 | |
| Lagergehäuse | ||||
| 11 | 2610033566 | 8.45 | 10.06 | |
| Flachdichtung | ||||
| 12 | 2610034143 | 0.83 | 0.99 | |
| Druckfeder | ||||
| 13 | 2610034157 | 0.83 | 0.99 | |
| Knopf | ||||
| 14 | 2610034095 | 1.18 | 1.40 | |
| Schutzoberteil | ||||
| 24 | 2610033557 | 12.41 | 14.77 | |
| Sichtfenster | ||||
| 25 | 2610033558 | 2.71 | 3.22 | |
| Schraube | ||||
| 26 | 2610034145 | 0.83 | 0.99 | |
| Anschlagpuffer | ||||
| 27 | 2610033564 | 1.18 | 1.40 | |
| Schraube | ||||
| 28 | 2610034140 | 0.83 | 0.99 | |
| Zugfeder | ||||
| 29 | 2610031712 | 2.71 | 3.22 | |
| Buchse | ||||
| 30 | 2610033580 | 0.83 | 0.99 | |
| Klappschutz | ||||
| 31 | 2610033559 | 11.88 | 14.14 | |
| Unterlegscheibe | ||||
| 32 | 2610034151 | 0.83 | 0.99 | |
| Sprengring | ||||
| 33 | 2610034153 | 0.83 | 0.99 | |
| Dichtung | ||||
| 34 | 2610033579 | 1.18 | 1.40 | |
| Zwischenflansch | ||||
| 35 | 2610033571 | 2.24 | 2.67 | |
| Vorlegscheibe | ||||
| 37 | 2610033572 | 1.94 | 2.31 | |
| Sperrbolzen | ||||
| 38 | 2610033581 | 1.70 | 2.02 | |
| Linse | ||||
| 44 | 2610034142 | 0.83 | 0.99 | |
| Sechskantsteckschlüssel | ||||
| 45 | 2610034161 | 0.83 | 0.99 | |
| EL-Baugruppe | ||||
| 47 | 2610029995 | 113.29 | 134.82 | |
| Ferrit | ||||
| 48 | 2610035267 | 5.33 | 6.34 | |
| Druckfeder | ||||
| 49 | 2610013564 | 0.83 | 0.99 | |
| Torsionsfeder | ||||
| 50 | 2610034103 | 0.83 | 0.99 | |
| Auslöser | ||||
| 51 | 2610033560 | 1.18 | 1.40 | |
| Druckfeder | ||||
| 52 | 2610034156 | 0.83 | 0.99 | |
| Sperrhebel | ||||
| 53 | 2610033561 | 1.18 | 1.40 | |
| Schallwand | ||||
| 54 | 2610033576 | 1.18 | 1.40 | |
| Schallwand | ||||
| 55 | 2610033577 | 1.18 | 1.40 | |
| Schraube | ||||
| 56 | 2610034158 | 0.83 | 0.99 | |
| Typschild | ||||
| 58 | 1619PB1049 | 1.94 | 2.31 | |
| Firmenschild | ||||
| 59 | 2610035071 | 1.94 | 2.31 | |
| Schraube | ||||
| 60 | 2610034146 | 0.83 | 0.99 | |
| Sperrbolzen | ||||
| 61 | 2610034148 | 1.70 | 2.02 | |
| Sechskantmutter | ||||
| 62 | 2610034147 | 0.83 | 0.99 | |
| Grundplatte | ||||
| 63 | 2610033555 | 36.85 | 43.85 | |
| Sperrbolzen | ||||
| 64 | 2610034141 | 1.18 | 1.40 | |
| Scheibe | ||||
| 65 | 2610034150 | 0.83 | 0.99 | |
| Haltestab | ||||
| 66 | 2610033578 | 2.24 | 2.67 | |
| Einstellhebel | ||||
| 67 | 2610033563 | 1.18 | 1.40 | |
| Schraube | ||||
| 68 | 2610034159 | 0.83 | 0.99 | |
| Gleichstrommotor | ||||
| 201 | 2610034087 | 168.86 | 200.94 | |
| Getriebe | ||||
| 202 | 2610034090 | 40.61 | 48.33 | |
| Montagehaken | ||||
| 203 | 2610034096 | 7.58 | 9.02 | |
| Gehäusebaugruppe | ||||
| 204 | 2610033552 | 29.75 | 35.40 | |
| Längsanschlag | ||||
| 650 | 2610955166 | 5.33 | 6.34 | |
| Flügelschraube | ||||
| 651 | 2610917057 | 4.10 | 4.88 | |
| Akku-Paket BBS MR 18V, 4,0Ah, 47 S | ||||
| 652 | 2607336815 | 91.56 | 108.96 | |
| Akkupack | ||||
| 652 | 1607A350M0 | 91.56 | 108.96 | |
| Ladegerät EU 230/14,4-18V, 30 40 S | ||||
| 653 | 2607225321 | 55.25 | 65.75 | |
