Bosch GKS 165 Zeichnungen und Teile
Genaue Typennummer:
3 601 F76 100
3 601 F76 100

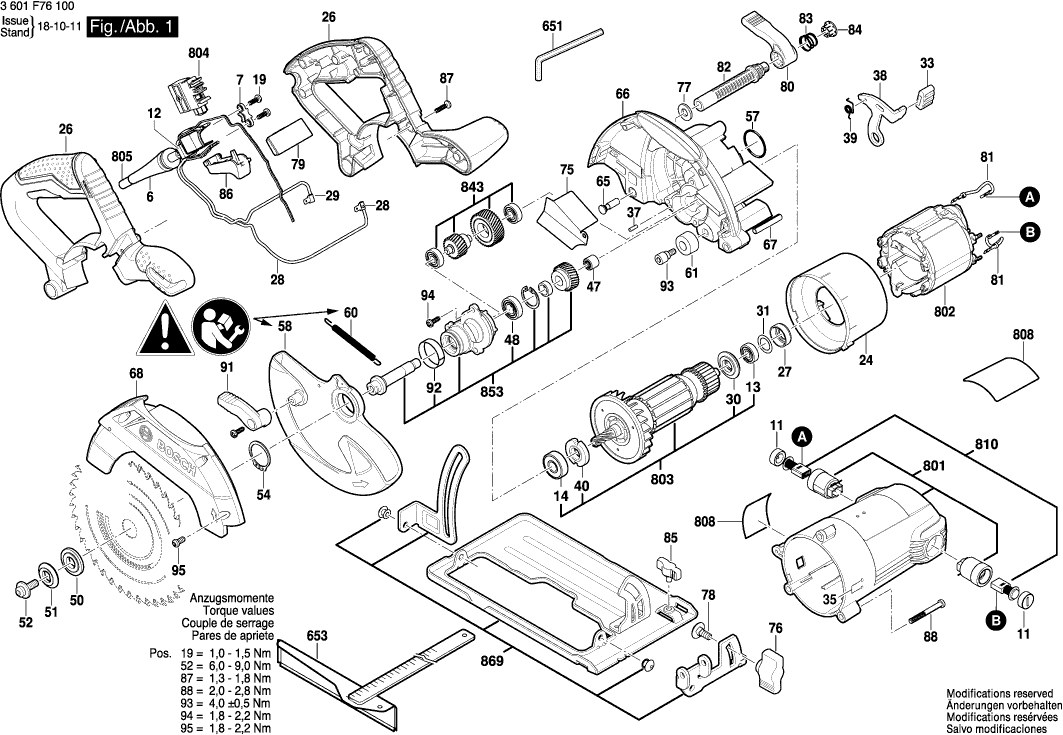

Zeichnungen der BOSCH 3601F76100 ( GKS165 )
Teileliste der BOSCH 3601F76100 ( GKS165 )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Tülle Ø7,3-Ø8,6x76 MM | ||||
| 6 | 2600703018 | Tülle Ø7,3-Ø8,6x76 MM | € 2.38 | |
| Leitungshalter | ||||
| 7 | 1619P06313 | Leitungshalter | € 0.99 | |
| Isolierdeckel | ||||
| 11 | 1619P06286 | Isolierdeckel | € 2.00 | |
| Entstörfilter | ||||
| 12 | 2610917620 | Entstörfilter | € 3.28 | |
| Kugellager 7x19x6 MM | ||||
| 13 | 1619P00456 | Kugellager 7x19x6 MM | € 2.83 | |
| Kugellager | ||||
| 14 | 1619P10481 | Kugellager | € 3.28 | |
| Torx-Linsenschraube 4x12 | ||||
| 19 | 2603490021 | Torx-Linsenschraube 4x12 | € 0.99 | |
| Umlenkblech | ||||
| 24 | 1619P09797 | Umlenkblech | € 2.71 | |
| Handgriff-Set | ||||
| 26 | 1619P10804 | Handgriff-Set | € 15.05 | |
| Gummiring | ||||
| 27 | 1619P06227 | Gummiring | € 0.99 | |
| Verbindungskabel | ||||
| 28 | 1619P10806 | Verbindungskabel | € 2.00 | |
| Verbindungskabel | ||||
| 29 | 1619P10807 | Verbindungskabel | € 2.00 | |
| Dichtscheibe | ||||
| 30 | 1619P04476 | Dichtscheibe | € 0.99 | |
| Abstimmplatte | ||||
| 31 | 1619P10795 | Abstimmplatte | € 0.99 | |
| Kappe | ||||
| 33 | 1619P06225 | Kappe | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 35 | 1619P00291 | Nicht mehr lieferbar | ||
| Lagerbolzen | ||||
| 37 | 2603201020 | Lagerbolzen | € 0.99 | |
| Führungsbügel | ||||
| 38 | 1619P10138 | Führungsbügel | € 2.28 | |
| Kontaktlasche | ||||
| 39 | 1619P10139 | Kontaktlasche | € 1.29 | |
| Verschlussmutter | ||||
| 40 | 1619P06319 | Verschlussmutter | € 2.00 | |
| Nadelhülse | ||||
| 47 | 1619P06310 | Nadelhülse | € 2.28 | |
| Kugellager | ||||
| 48 | 1619P10132 | Kugellager | € 3.28 | |
| Vorlegscheibe | ||||
| 50 | 1619P10784 | Vorlegscheibe | € 4.00 | |
| Sicherungsscheibe | ||||
| 51 | 1619P10785 | Sicherungsscheibe | € 1.29 | |
| Klemmschraube | ||||
| 52 | 1619P10786 | Klemmschraube | € 1.29 | |
| Sicherungsring DIN 471 25x1,2 | ||||
| 54 | 2916650014 | Sicherungsring DIN 471 25x1,2 | € 1.33 | |
| O-Ring | ||||
| 57 | F000640007 | O-Ring | € 0.99 | |
| Berührungsschutz | ||||
| 58 | 1619P10134 | Berührungsschutz | € 15.05 | |
| Zugfeder | ||||
| 60 | 1619P10136 | Zugfeder | € 2.00 | |
| Anschlagpuffer SCHWARZ | ||||
| 61 | 1619P06236 | Anschlagpuffer SCHWARZ | € 2.00 | |
| Rändelbolzen | ||||
| 65 | 1619P06325 | Rändelbolzen | € 2.00 | |
| Schutzverkleidung | ||||
| 66 | 1619P10116 | Schutzverkleidung | € 10.28 | |
| Spannstift | ||||
| 67 | 1619P10608 | Spannstift | € 1.29 | |
| Schutzhaube | ||||
| 68 | 1619P10148 | Schutzhaube | € 15.05 | |
| Führungsdeckel | ||||
| 75 | 1619P10801 | Führungsdeckel | € 2.28 | |
| Spanngriff | ||||
| 76 | 1619P01636 | Spanngriff | € 1.29 | |
| Unterlegscheibe 8-ST | ||||
| 77 | 2916021013 | Unterlegscheibe 8-ST | € 1.33 | |
| Flachrundschraube | ||||
| 78 | 1619P06211 | Flachrundschraube | € 0.99 | |
| Schalterknopf | ||||
| 79 | 1619P10788 | Schalterknopf | € 2.00 | |
| Hebel | ||||
| 80 | 1619P10037 | Hebel | € 2.00 | |
| Anschlusskabel | ||||
| 81 | 1619P07060 | Anschlusskabel | € 1.29 | |
| Stellstange | ||||
| 82 | 1619P07620 | Stellstange | € 2.00 | |
| Feder SCHWARZ | ||||
| 83 | 1619X01792 | Feder SCHWARZ | € 0.99 | |
| Abdeckkappe | ||||
| 84 | 2610918145 | Abdeckkappe | € 0.99 | |
| Flügelschraube SCHWARZ | ||||
| 85 | 1619P01618 | Flügelschraube SCHWARZ | € 0.99 | |
| Auslöser | ||||
| 86 | 1619P10787 | Auslöser | € 2.28 | |
| Schraube 4x16 | ||||
| 87 | 2603490022 | Schraube 4x16 | € 0.99 | |
| Schraube | ||||
| 88 | 2610925864 | Schraube | € 0.99 | |
| Hebel | ||||
| 91 | 1619P10150 | Hebel | € 1.29 | |
| Flanschbuchse | ||||
| 92 | 1619P10802 | Flanschbuchse | € 2.00 | |
| Schraube | ||||
| 93 | 1619P06246 | Schraube | € 2.00 | |
| Schraube | ||||
| 94 | 1619P01678 | Schraube | € 0.99 | |
| Gewindefurchschraube DIN 7500, M4x10, SR10.2 | ||||
| 95 | 1603435068 | Gewindefurchschraube DIN 7500, M4x10, SR10.2 | € 1.33 | |
| Winkelschraubendreher Din 911-sw5 Schwarz | ||||
| 651 | 1907950006 | Winkelschraubendreher Din 911-sw5 Schwarz | € 3.33 | |
| Gehrungslineal | ||||
| 653 | 1619X01612 | Gehrungslineal | € 10.28 | |
| Motorgehäuse BLAU | ||||
| 801 | 1619P10061 | Motorgehäuse BLAU | € 19.11 | |
| Polschuh | ||||
| 802 | 1619P13568 | Polschuh | € 36.13 | |
| Ankersatz | ||||
| 803 | 1619P13569 | Ankersatz | € 54.45 | |
| Schalter | ||||
| 804 | 1619P13570 | Schalter | € 6.43 | |
| Netzanschlussleitung | ||||
| 805 | 1619P11944 | Netzanschlussleitung | € 12.99 | |
| Typschild | ||||
| 808 | 1619P31495 | Typschild | € 2.28 | |
| Kohlebürstensatz | ||||
| 810 | 1619P10063 | Kohlebürstensatz | € 6.43 | |
| Getriebewelle | ||||
| 843 | 1619P13571 | Getriebewelle | € 28.80 | |
| Lagerflansch | ||||
| 853 | 1619P11495 | Lagerflansch | € 32.59 | |
| Grundblech | ||||
| 869 | 1619P11862 | Grundblech | € 16.89 | |
