Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601FB5000 (GKS18V-68C)'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

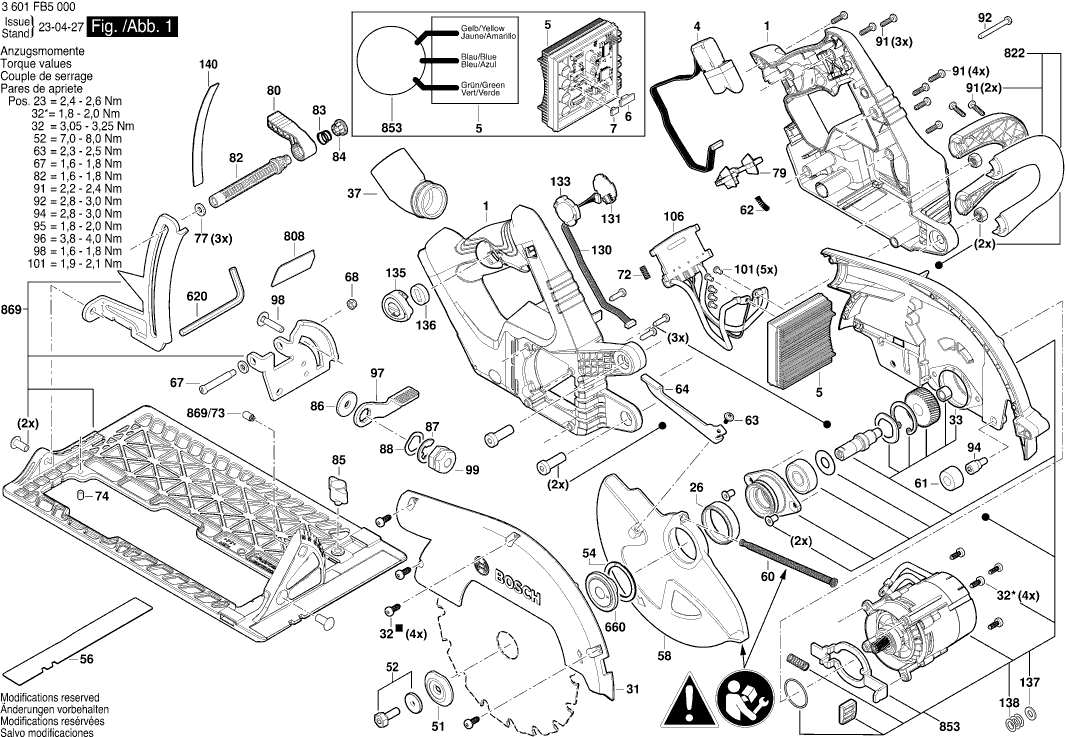

Zeichnungen der Bosch 3601FB5000 (GKS18V-68C)
Teileliste der Bosch 3601FB5000 (GKS18V-68C)
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gehäuse DUO 110 - Set | ||||
| 1 | 16058065TS | 43.12 | 51.31 | |
| Elektr Leitung | ||||
| 4 | 160440001S | 14.94 | 17.78 | |
| Elektronik-modul | ||||
| 5 | 16072335G6 | 88.83 | 105.71 | |
| Abdeckkappe | ||||
| 6 | 1600A025GS | 2.08 | 2.48 | |
| Abdeckkappe | ||||
| 7 | 1600A025GR | 1.49 | 1.77 | |
| Flanschbuchse | ||||
| 26 | 1619P06237 | 1.00 | 1.19 | |
| Schutzdeckel | ||||
| 31 | 1600A01286 | 13.13 | 15.62 | |
| Torx-Linsenschraube | ||||
| 32 | 2610386516 | 1.49 | 1.77 | |
| O-Ring | ||||
| 33 | 1600210041 | 2.40 | 2.86 | |
| Absaugstutzen | ||||
| 37 | 2605730067 | 3.44 | 4.09 | |
| Sicherungsring | ||||
| 51 | 1600A01D0W | 5.81 | 6.91 | |
| Schraube | ||||
| 52 | 1619P06232 | 2.08 | 2.48 | |
| Sicherungsscheibe | ||||
| 54 | 1619P06238 | 1.00 | 1.19 | |
| Skala FSK 670 | ||||
| 56 | 160111C2SV | 2.40 | 2.86 | |
| Schutzunterteil | ||||
| 58 | 1600A0152P | 21.30 | 25.35 | |
| Zugfeder | ||||
| 60 | 1600A00XC9 | 1.49 | 1.77 | |
| Anschlagpuffer | ||||
| 61 | 1619P06236 | 2.08 | 2.48 | |
| Druckfeder | ||||
| 62 | 160461202N | 1.00 | 1.19 | |
| Gewindefurchschraube | ||||
| 63 | 2603410048 | 1.49 | 1.77 | |
| Spezialschraube | ||||
| 63 | 1600A00RD6 | 1.00 | 1.19 | |
| Hebel KA 65 | ||||
| 64 | 1600A0192G | 2.40 | 2.86 | |
| Schraube | ||||
| 67 | 1619P11929 | 2.08 | 2.48 | |
| Sechskantmutter | ||||
| 68 | 2609003491 | 1.00 | 1.19 | |
| Druckfeder | ||||
| 72 | 1609280477 | 1.49 | 1.77 | |
| GEWINDESTANGE | ||||
| 74 | 1600A01YS8 | 1.00 | 1.19 | |
| Scheibe | ||||
| 77 | 2610060362 | 1.32 | 1.57 | |
| Unterlegscheibe | ||||
| 77 | 2916011014 | 1.00 | 1.19 | |
| Sicherheitsschalter | ||||
| 79 | 1600A014VC | 1.49 | 1.77 | |
| Hebel | ||||
| 80 | 1619P06245 | 1.49 | 1.77 | |
| Stange | ||||
| 82 | 1600A019NT | 2.86 | 3.40 | |
| Feder | ||||
| 83 | 1619X01792 | 1.00 | 1.19 | |
| Abdeckkappe | ||||
| 84 | 1619P17212 | 2.40 | 2.86 | |
| Flügelschraube | ||||
| 85 | 1603480018 | 2.08 | 2.48 | |
| Scheibe | ||||
| 86 | 2609007156 | 1.00 | 1.19 | |
| Sicherungsscheibe | ||||
| 87 | 2916080014 | 1.00 | 1.19 | |
| Kugellagerausgleichsscheibe 17x12,5x0.3 | ||||
| 88 | 1600A01DD4 | 1.00 | 1.19 | |
| Schraube | ||||
| 91 | 2603490022 | 1.00 | 1.19 | |
| SCHRAUBE M4X35 | ||||
| 92 | 2914491413 | 1.00 | 1.19 | |
| Schraube | ||||
| 94 | 1619P06246 | 2.08 | 2.48 | |
| Verriegelungshebel | ||||
| 97 | 1600A01B11 | 2.08 | 2.48 | |
| SCHRAUBE M4X35 | ||||
| 98 | 1600A0140K | 1.00 | 1.19 | |
| Sechskantmutter | ||||
| 99 | 1600A019B3 | 1.49 | 1.77 | |
| SCHRAUBE M4X35 | ||||
| 101 | 160343003T | 1.00 | 1.19 | |
| Kontaktplatte | ||||
| 106 | 1600A014R6 | 10.90 | 12.97 | |
| Elektr Leitung | ||||
| 130 | 160440001A | 3.44 | 4.09 | |
| Elektronikmodul | ||||
| 131 | 1600A016CZ | 9.67 | 11.51 | |
| Abdeckblende | ||||
| 133 | 1600A016ML | 1.00 | 1.19 | |
| DECKEL 11-2 | ||||
| 135 | 16055002F9 | 1.49 | 1.77 | |
| Gummi Schwamm | ||||
| 136 | 1600A00M52 | 1.00 | 1.19 | |
| Scheibe | ||||
| 137 | 1600A01S1S | 1.00 | 1.19 | |
| Passscheibe | ||||
| 137 | 2916190013 | 1.00 | 1.19 | |
| Ausgleichscheibe | ||||
| 138 | 1600100632 | 1.00 | 1.19 | |
| Selbstklebende Platte | ||||
| 140 | 160111C2S4 | 2.40 | 2.86 | |
| Innensechskantschlüssel | ||||
| 620 | 2610364015 | 3.44 | 4.09 | |
| Scheibe | ||||
| 660 | 1619P06341 | 5.81 | 6.91 | |
| Typschild | ||||
| 808 | 160111A6P7 | 2.40 | 2.86 | |
| Zusatzhandgriff M10 | ||||
| 822 | 1607000DL5 | 21.30 | 25.35 | |
| Antriebseinheit RTSC/DTSC/ETSC | ||||
| 853 | 1607000DM4 | 244.89 | 291.42 | |
| BODENPLATTE ZSB | ||||
| 869 | 1607000DM5 | 122.80 | 146.13 | |
| Rastkappe | ||||
| 869/73 | 1600A01BV3 | 1.00 | 1.19 | |
