Bosch GKS 18V-LI Zeichnungen und Teile
Genaue Typennummer:
3 601 F6H 002
3 601 F6H 002

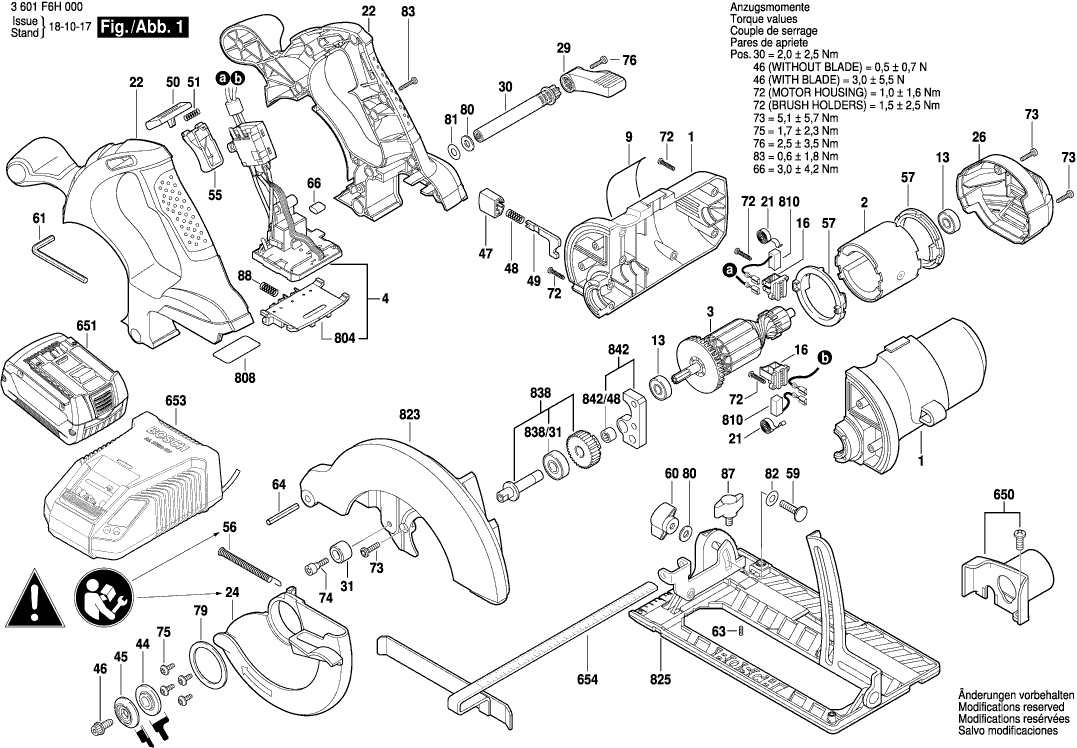

Zeichnungen der BOSCH 3601F6H002 ( GKS18V-LI )
Teileliste der BOSCH 3601F6H002 ( GKS18V-LI )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Motorgehäuse BLAU | ||||
| 1 | 2610930648 | Motorgehäuse BLAU | € 24.87 | |
| Polgehäuse 14,4-24V | ||||
| 2 | 1615100008 | Polgehäuse 14,4-24V | € 15.05 | |
| Anker 7/35 DC 18V-RECHTSLAUF | ||||
| 3 | 1619P01902 | Anker 7/35 DC 18V-RECHTSLAUF | € 60.34 | |
| Elektronikmodul | ||||
| 4 | 1607233334 | Elektronikmodul | € 73.83 | |
| Firmenschild GKS 18V-LI | ||||
| 9 | 2610956321 | Firmenschild GKS 18V-LI | € 2.28 | |
| Nicht mehr lieferbar | ||||
| 13 | 2610351861 | Nicht mehr lieferbar | ||
| Bürstenhalter | ||||
| 16 | 2610934990 | Bürstenhalter | € 2.71 | |
| Spiralfeder | ||||
| 21 | 1619P14306 | Spiralfeder | € 3.43 | |
| Handgriff BLAU | ||||
| 22 | 1619P14615 | Handgriff BLAU | € 24.87 | |
| Schutzunterteil SCHWARZ | ||||
| 24 | 2610930652 | Schutzunterteil SCHWARZ | € 22.12 | |
| Endkappe SCHWARZ | ||||
| 26 | 2610955162 | Endkappe SCHWARZ | € 4.86 | |
| Einstellhebel | ||||
| 29 | 2610935249 | Einstellhebel | € 1.29 | |
| Stellstange | ||||
| 30 | 1600A011KY | Stellstange | € 2.28 | |
| Anschlag | ||||
| 31 | 1619P01532 | Anschlag | € 1.29 | |
| Führungsbuchse | ||||
| 44 | 1619P11416 | Führungsbuchse | € 7.85 | |
| Formscheibe | ||||
| 45 | 2610959533 | Formscheibe | € 6.43 | |
| Bundbolzen | ||||
| 46 | 2610935247 | Bundbolzen | € 1.29 | |
| Drucktaste | ||||
| 47 | 2610935245 | Drucktaste | € 0.99 | |
| Druckfeder | ||||
| 48 | 2610936576 | Druckfeder | € 0.99 | |
| Sperrstift | ||||
| 49 | 2610935246 | Sperrstift | € 2.71 | |
| Verriegelungsschieber | ||||
| 50 | 2610955167 | Verriegelungsschieber | € 1.29 | |
| Druckfeder | ||||
| 51 | 2610935251 | Druckfeder | € 1.29 | |
| Auslöser | ||||
| 55 | 2610942930 | Auslöser | € 2.00 | |
| Zugfeder | ||||
| 56 | 2610947075 | Zugfeder | € 2.28 | |
| Zentrierring | ||||
| 57 | 2610942931 | Zentrierring | € 2.00 | |
| Flachrundschraube DIN 603-M6x25 | ||||
| 59 | 2910281203 | Flachrundschraube DIN 603-M6x25 | € 2.38 | |
| Knopf SCHWARZ | ||||
| 60 | 2610936575 | Knopf SCHWARZ | € 1.29 | |
| Sechskantsteckschlüssel | ||||
| 61 | 2610937464 | Sechskantsteckschlüssel | € 1.29 | |
| Einstellschraube | ||||
| 63 | 2610001398 | Einstellschraube | € 0.99 | |
| Spannstift ISO 8752-6x36-A-ST | ||||
| 64 | 2917761253 | Spannstift ISO 8752-6x36-A-ST | € 0.99 | |
| Stellring | ||||
| 66 | 2610937452 | Stellring | € 0.99 | |
| Torx-Linsenschraube 3x18 | ||||
| 72 | 2603490018 | Torx-Linsenschraube 3x18 | € 0.99 | |
| Schraube 4x16 | ||||
| 73 | 2603490022 | Schraube 4x16 | € 0.99 | |
| Schulterschraube | ||||
| 74 | 2610937508 | Schulterschraube | € 0.99 | |
| Linsenschraube A 4x12-10,9-D | ||||
| 75 | 2914201503 | Linsenschraube A 4x12-10,9-D | € 2.08 | |
| Innensechskantschraube | ||||
| 76 | 2610957469 | Innensechskantschraube | € 0.99 | |
| Scheibe | ||||
| 79 | 2610386556 | Scheibe | € 1.33 | |
| Unterlegscheibe | ||||
| 80 | 2916011111 | Unterlegscheibe | € 2.28 | |
| Passscheibe DIN 988-6x12x0,5 | ||||
| 81 | 2916190012 | Passscheibe DIN 988-6x12x0,5 | € 0.99 | |
| Scheibe | ||||
| 82 | 2610945804 | Scheibe | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 83 | 2610315386 | Nicht mehr lieferbar | ||
| Stellknopf | ||||
| 87 | 2610990806 | Stellknopf | € 2.00 | |
| Druckfeder | ||||
| 88 | 2604690055 | Druckfeder | € 0.99 | |
| Staubabsaugung | ||||
| 650 | 2610953099 | Staubabsaugung | € 2.71 | |
| Einschub-Akkupaket BBS MR 18V, 4,0Ah, 47 S | ||||
| 651 | 2607336815 | Einschub-Akkupaket BBS MR 18V, 4,0Ah, 47 S | € 137.84 | |
| Ladegerät EU 230/14,4-18V, 30 40 S | ||||
| 653 | 2607225321 | Ladegerät EU 230/14,4-18V, 30 40 S | € 67.28 | |
| Schnell-Lader EU GAL 18V-40, 230V/10,8V – 18V | ||||
| 653 | 2607226251 | Schnell-Lader EU GAL 18V-40, 230V/10,8V – 18V | € 81.81 | |
| Längsanschlag | ||||
| 654 | 2610955166 | Längsanschlag | € 6.43 | |
| Kontakthalter | ||||
| 804 | 1609280478 | Kontakthalter | € 13.22 | |
| Nicht mehr lieferbar | ||||
| 808 | 1618D0005X | Nicht mehr lieferbar | ||
| Kohlebürstensatz | ||||
| 810 | 2610943623 | Kohlebürstensatz | € 11.57 | |
| Schutzverkleidung | ||||
| 823 | 2610957974 | Schutzverkleidung | € 28.80 | |
| Nicht mehr lieferbar | ||||
| 825 | 2610955990 | Nicht mehr lieferbar | ||
| Spindelgruppe | ||||
| 838 | 2610000765 | Spindelgruppe | € 24.87 | |
| Rillenkugellager 6000-2RS DIN 625 | ||||
| 838/31 | 1900905173 | Rillenkugellager 6000-2RS DIN 625 | € 4.86 | |
| Lagerplatte | ||||
| 842 | 2610997509 | Lagerplatte | € 10.28 | |
| Nadelhülse Ø8xØ12x8 MM | ||||
| 842/48 | 1600910018 | Nadelhülse Ø8xØ12x8 MM | € 5.06 | |
