Bosch GKS 190 Zeichnungen und Teile
Genaue Typennummer:
3 601 F23 000
3 601 F23 000

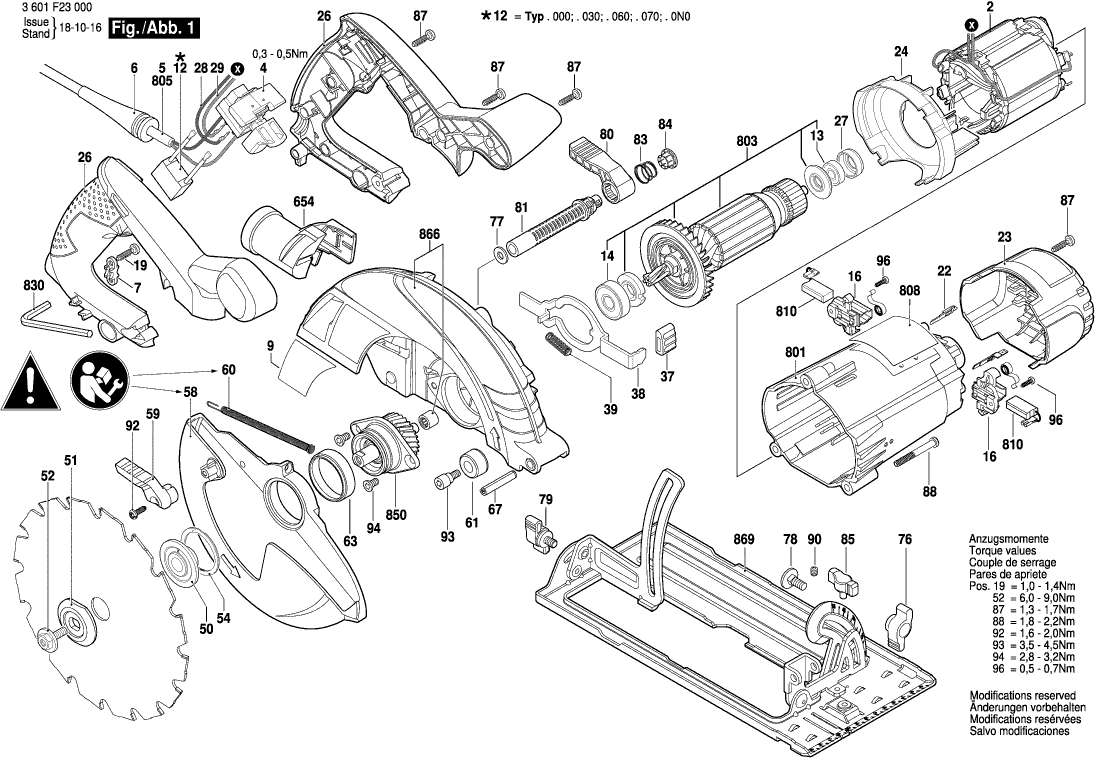

Zeichnungen der BOSCH 3601F23000 ( GKS190 )
Teileliste der BOSCH 3601F23000 ( GKS190 )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Polschuh 230V | ||||
| 2 | 1619P04474 | Polschuh 230V | € 36.13 | |
| Schalter | ||||
| 4 | 1619P06208 | Schalter | € 13.22 | |
| Tülle Ø7,3-Ø8,6x76 MM | ||||
| 6 | 2600703018 | Tülle Ø7,3-Ø8,6x76 MM | € 2.38 | |
| Leitungshalter | ||||
| 7 | 1619P06313 | Leitungshalter | € 0.99 | |
| Firmenschild | ||||
| 9 | 1619P31104 | Firmenschild | € 2.28 | |
| Entstörfilter | ||||
| 12 | 1619P06210 | Entstörfilter | € 5.71 | |
| Kugellager 7x19x6 MM | ||||
| 13 | 1619P00456 | Kugellager 7x19x6 MM | € 2.83 | |
| Lagerlasche | ||||
| 14 | 1619P06374 | Lagerlasche | € 7.85 | |
| Bürstenhalter | ||||
| 16 | 1619P06212 | Bürstenhalter | € 7.85 | |
| Torx-Linsenschraube 4x12 | ||||
| 19 | 2603490021 | Torx-Linsenschraube 4x12 | € 0.99 | |
| Winkelstecker | ||||
| 22 | 1619P06213 | Winkelstecker | € 1.29 | |
| Endkappe SCHWARZ | ||||
| 23 | 1619P06218 | Endkappe SCHWARZ | € 7.00 | |
| Umlenkblech | ||||
| 24 | 1619P06219 | Umlenkblech | € 1.29 | |
| Handgriff-Set | ||||
| 26 | 1619P06315 | Handgriff-Set | € 12.99 | |
| Gummiring | ||||
| 27 | 1619P06227 | Gummiring | € 0.99 | |
| Verbindungskabel | ||||
| 28 | 1619P06221 | Verbindungskabel | € 2.00 | |
| Verbindungskabel | ||||
| 29 | 1619P06222 | Verbindungskabel | € 2.00 | |
| Kappe | ||||
| 37 | 1619P06225 | Kappe | € 0.99 | |
| Führungsbügel | ||||
| 38 | 1619P06226 | Führungsbügel | € 4.00 | |
| Druckfeder | ||||
| 39 | 1619P01642 | Druckfeder | € 0.99 | |
| Scheibe | ||||
| 50 | 1619P06341 | Scheibe | € 5.71 | |
| Sicherungsscheibe | ||||
| 51 | 1619P06231 | Sicherungsscheibe | € 6.43 | |
| Schraube | ||||
| 52 | 1619P06232 | Schraube | € 2.00 | |
| Sicherungsscheibe | ||||
| 54 | 1619P06238 | Sicherungsscheibe | € 0.99 | |
| Pendelschutzhaube | ||||
| 58 | 1600A00XZ6 | Pendelschutzhaube | € 16.89 | |
| Hebel | ||||
| 59 | 1619P06235 | Hebel | € 1.29 | |
| Zugfeder | ||||
| 60 | 1619P06334 | Zugfeder | € 2.71 | |
| Anschlagpuffer SCHWARZ | ||||
| 61 | 1619P06236 | Anschlagpuffer SCHWARZ | € 2.00 | |
| Flanschbuchse | ||||
| 63 | 1619P06237 | Flanschbuchse | € 0.99 | |
| Spiralspannstift DIN ISO 8750-6x35-St | ||||
| 67 | 2917800253 | Spiralspannstift DIN ISO 8750-6x35-St | € 1.29 | |
| Flügelmutter | ||||
| 76 | 1619P06244 | Flügelmutter | € 1.29 | |
| Unterlegscheibe DIN 125-A 6,4-ST | ||||
| 77 | 2916011014 | Unterlegscheibe DIN 125-A 6,4-ST | € 0.99 | |
| Flachrundschraube | ||||
| 78 | 1619P06211 | Flachrundschraube | € 0.99 | |
| Flügelschraube | ||||
| 79 | 1619P06316 | Flügelschraube | € 1.29 | |
| Einstellhebel | ||||
| 80 | 1619P06245 | Einstellhebel | € 1.29 | |
| Stellstange | ||||
| 81 | 1619P07620 | Stellstange | € 2.00 | |
| Feder SCHWARZ | ||||
| 83 | 1619X01792 | Feder SCHWARZ | € 0.99 | |
| Abdeckkappe | ||||
| 84 | 2610918145 | Abdeckkappe | € 0.99 | |
| Flügelschraube SCHWARZ | ||||
| 85 | 1619P01618 | Flügelschraube SCHWARZ | € 0.99 | |
| Schraube 4x16 | ||||
| 87 | 2603490022 | Schraube 4x16 | € 0.99 | |
| Schraube | ||||
| 88 | 2610925864 | Schraube | € 0.99 | |
| Einstellschraube SCHWARZ | ||||
| 90 | 1619P04540 | Einstellschraube SCHWARZ | € 0.99 | |
| Schraube | ||||
| 92 | 1619P01678 | Schraube | € 0.99 | |
| Schraube | ||||
| 93 | 1619P06246 | Schraube | € 2.00 | |
| Senkschraube | ||||
| 94 | 2610924687 | Senkschraube | € 0.99 | |
| Torx-Linsenschraube | ||||
| 96 | 1619P06252 | Torx-Linsenschraube | € 1.29 | |
| Vakuumadapter | ||||
| 654 | 1619P06204 | Vakuumadapter | € 3.28 | |
| Motorgehäuse BLAU | ||||
| 801 | 1619P06372 | Motorgehäuse BLAU | € 19.11 | |
| Ankersatz 230V | ||||
| 803 | 1619P06345 | Ankersatz 230V | € 67.28 | |
| Netzanschlussleitung | ||||
| 805 | 1607000391 | Netzanschlussleitung | € 15.05 | |
| Typschild | ||||
| 808 | 1619P30421 | Typschild | € 2.28 | |
| Kohlebürstensatz | ||||
| 810 | 1619P06346 | Kohlebürstensatz | € 11.57 | |
| Winkelschraubendreher | ||||
| 830 | 1619P14506 | Winkelschraubendreher | € 1.29 | |
| Getriebe | ||||
| 850 | 1619P06392 | Getriebe | € 32.59 | |
| Schutzhaube | ||||
| 866 | 1619P07590 | Schutzhaube | € 28.80 | |
| Grundplatte | ||||
| 869 | 1619P06391 | Grundplatte | € 36.13 | |
