Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0601666220 ( GKS24V )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

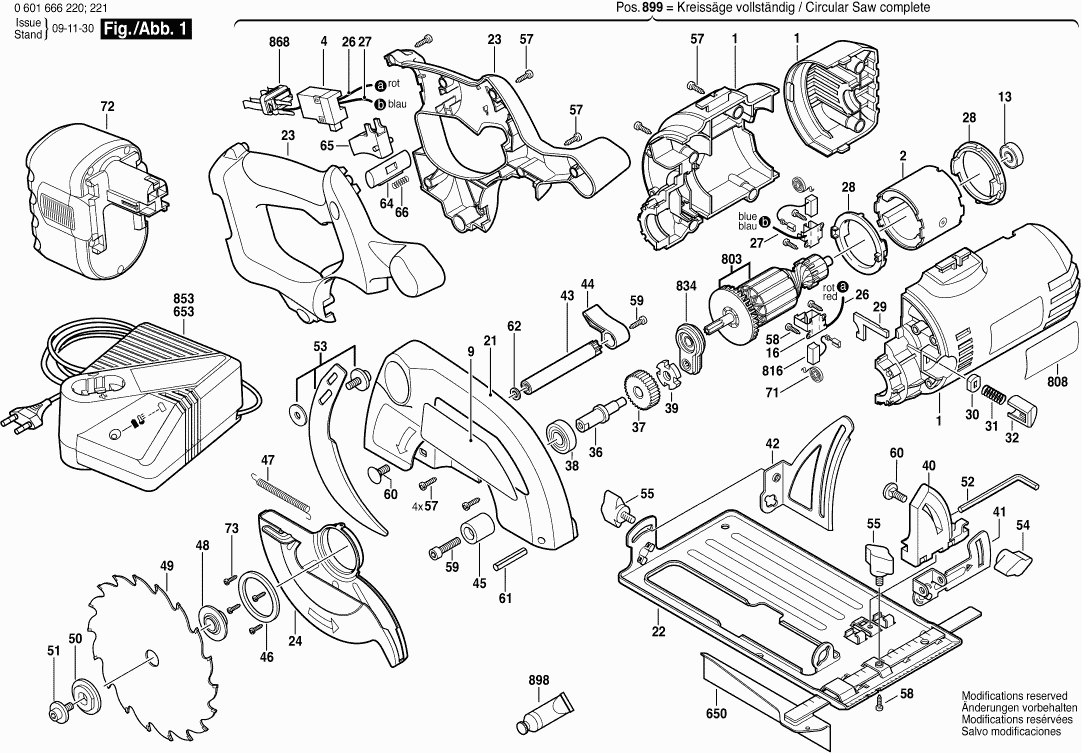

Zeichnungen der Bosch 0601666220 ( GKS24V )
Teileliste der Bosch 0601666220 ( GKS24V )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse BLAU | ||||
| 1 | 1605108234 | 23.75 | 28.26 | |
| Polgehäuse 14;4-24V | ||||
| 2 | 2610942109 | 18.19 | 21.65 | |
| Ein/Aus-Schalter | ||||
| 4 | 2610997469 | 26.84 | 31.94 | |
| Firmenschild GBH 2000 | ||||
| 9 | 1601118E08 | 2.71 | 3.22 | |
| Rillenkugellager DIN 625-608-2Z-C3 | ||||
| 13 | 3130900056 | 5.33 | 6.34 | |
| Bürstenhalter | ||||
| 16 | 1611323003 | 1.18 | 1.40 | |
| Schutzhaube | ||||
| 21 | 1605510298 | 44.82 | 53.34 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 22 | 1608000117 | |||
| Handgriff BLAU | ||||
| 23 | 1605500234 | 20.42 | 24.30 | |
| Pendelschutzhaube | ||||
| 24 | 1605510265 | 12.41 | 14.77 | |
| Verbindungsleitung L=370 MM ROT | ||||
| 26 | 1604448018 | 0.83 | 0.99 | |
| Verbindungsleitung L=270 MM BLAU | ||||
| 27 | 1604448019 | 1.94 | 2.31 | |
| Zentrierring | ||||
| 28 | 1610290043 | 1.70 | 2.02 | |
| Sperrklinke | ||||
| 29 | 1601900005 | 1.70 | 2.02 | |
| Filzdichtung | ||||
| 30 | 1601015033 | 1.18 | 1.40 | |
| Druckfeder | ||||
| 31 | 1604610018 | 1.18 | 1.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 32 | 1603231019 | |||
| Antriebswelle | ||||
| 36 | 1603124137 | 13.93 | 16.58 | |
| Zahnrad | ||||
| 37 | 2610910451 | 13.93 | 16.58 | |
| Rillenkugellager 12x28x8 | ||||
| 38 | 1600905031 | 5.33 | 6.34 | |
| Rasterscheibe | ||||
| 39 | 2610967327 | 0.83 | 0.99 | |
| Gehrungswinkel | ||||
| 40 | 1608190024 | 0.83 | 0.99 | |
| Bügel | ||||
| 41 | 1601329031 | 1.70 | 2.02 | |
| Führungsbügel | ||||
| 42 | 1601329032 | 1.94 | 2.31 | |
| Abstandshülse | ||||
| 43 | 1600360004 | 1.94 | 2.31 | |
| Spannhebel | ||||
| 44 | 1602002006 | 1.18 | 1.40 | |
| Gummipuffer | ||||
| 45 | 1600305002 | 1.18 | 1.40 | |
| Klemmring | ||||
| 46 | 1600102024 | 1.70 | 2.02 | |
| Zugfeder | ||||
| 47 | 1604650010 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 48 | 1605703125 | |||
| Kreissägeblatt Ø16xØ160 MM, Z = 18 | ||||
| 49 | 1608640092 | 55.25 | 65.75 | |
| Spannscheibe | ||||
| 50 | 1605703108 | 2.24 | 2.67 | |
| Innensechskantschraube M6x14 MM | ||||
| 51 | 1603414007 | 1.18 | 1.40 | |
| Winkelschraubendreher Din 911-sw5 Schwarz | ||||
| 52 | 1907950006 | 3.12 | 3.71 | |
| Innensechskantschlüssel | ||||
| 52 | 2610364015 | 2.71 | 3.22 | |
| Spaltkeil | ||||
| 53 | 1600025022 | 4.70 | 5.59 | |
| Sechskantmutter | ||||
| 54 | 2610387875 | 1.94 | 2.31 | |
| Flügelschraube M6 | ||||
| 55 | 1603480018 | 1.70 | 2.02 | |
| Schraube 4x16 | ||||
| 57 | 2603490022 | 0.83 | 0.99 | |
| Torx-Linsenschraube 3x10 | ||||
| 58 | 2603490017 | 1.70 | 2.02 | |
| Gewindefurchschraube M6x25 MM | ||||
| 59 | 1603414010 | 1.18 | 1.40 | |
| Flachrundschraube DIN 603-M6x20 | ||||
| 60 | 2910281201 | 0.83 | 0.99 | |
| Spannstift 6x36 DIN 7346 | ||||
| 61 | 2917780157 | 0.83 | 0.99 | |
| Unterlegscheibe | ||||
| 62 | 2916011894 | 0.83 | 0.99 | |
| Schalterknopf | ||||
| 64 | 2610997470 | 0.83 | 0.99 | |
| Auslöser | ||||
| 65 | 2610997461 | 2.71 | 3.22 | |
| Druckfeder | ||||
| 66 | 1619P01530 | 0.83 | 0.99 | |
| Spiralfeder | ||||
| 71 | 1619P14306 | 2.71 | 3.22 | |
| Akku-Paket 24V,3,0Ah,NiMh | ||||
| 72 | 2607335509 | 441.61 | 525.52 | |
| Akku-Paket 24V,2,6Ah,NiMh | ||||
| 72 | 2607335561 | 342.01 | 406.99 | |
| Akku-Paket 24V,2,0Ah,NiCd | ||||
| 72 | 2607335445 | 342.01 | 406.99 | |
| Torx-Linsenschraube 3x10 | ||||
| 73 | 2603490017 | 1.70 | 2.02 | |
| Parallelanschlag | ||||
| 650 | 2608005036 | 6.54 | 7.78 | |
| Schnell-Lader SAM 115/7,2-24V, 15 MIN. | ||||
| 653 | 2607224491 | 209.26 | 249.02 | |
| Schnell-Lader EU 230/7,2-24V, 1h | ||||
| 653 | 2607224425 | 130.32 | 155.08 | |
| Schnell-Lader EU 230/7,2-24V, 30 MIN. | ||||
| 653 | 2607225027 | 113.29 | 134.82 | |
| Schnell-Lader GB 230/7,2-24V, 30 MIN. | ||||
| 653 | 2607225029 | 101.94 | 121.31 | |
| Schnell-Lader GB 230/7,2-24V, 1h | ||||
| 653 | 2607224427 | 91.56 | 108.96 | |
| Anker Mit Lüfter 24V | ||||
| 803 | 1607000731 | 91.56 | 108.96 | |
| Typschild | ||||
| 808 | 160111A3H3 | 1.94 | 2.31 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 816 | 1617014131 | |||
| Lagerbrücke | ||||
| 834 | 1607000C02 | 9.53 | 11.34 | |
| Kontaktleiste | ||||
| 868 | 1607000732 | 5.83 | 6.94 | |
| Fetttube 225 ML | ||||
| 898 | 1605430003 | 29.75 | 35.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 899 | 0601666220 | |||
