Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601F82100 ( GKS55+GCE )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

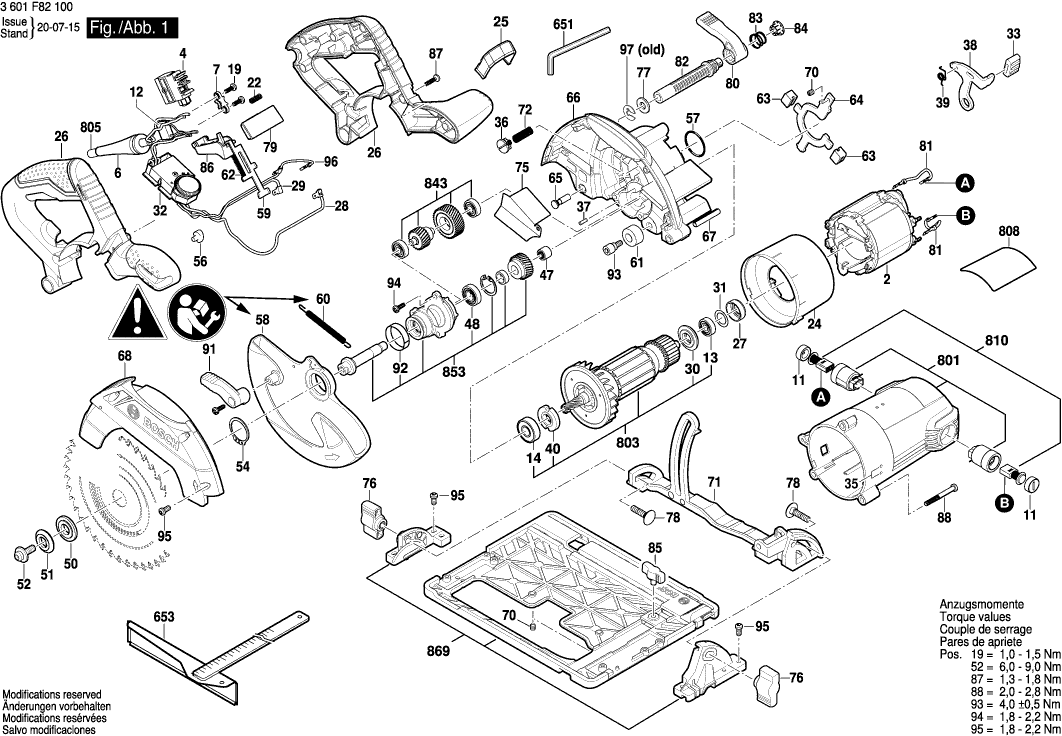

Zeichnungen der Bosch 3601F82100 ( GKS55+GCE )
Teileliste der Bosch 3601F82100 ( GKS55+GCE )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Polschuh | ||||
| 2 | 1619P08332 | 20.42 | 24.30 | |
| Schalter | ||||
| 4 | 1619P10149 | 2.71 | 3.22 | |
| Tülle Ø7,3-Ø8,6x76 MM | ||||
| 6 | 2600703018 | 1.94 | 2.31 | |
| Leitungshalter | ||||
| 7 | 1619P06313 | 0.83 | 0.99 | |
| Isolierdeckel | ||||
| 11 | 1619P06286 | 1.70 | 2.02 | |
| Entstörfilter | ||||
| 12 | 2610917620 | 2.71 | 3.22 | |
| Kugellager 7x19x6 MM | ||||
| 13 | 1619P00456 | 2.24 | 2.67 | |
| Kugellager | ||||
| 14 | 1619P10481 | 2.71 | 3.22 | |
| Torx-Linsenschraube 4x12 | ||||
| 19 | 2603490021 | 0.83 | 0.99 | |
| Druckfeder | ||||
| 22 | 2610935251 | 1.18 | 1.40 | |
| Umlenkblech | ||||
| 24 | 1619P09797 | 2.24 | 2.67 | |
| Kappe | ||||
| 25 | 1619P10794 | 1.18 | 1.40 | |
| Handgriff-Set | ||||
| 26 | 1619P10793 | 12.41 | 14.77 | |
| Gummiring | ||||
| 27 | 1619P06227 | 0.83 | 0.99 | |
| Verbindungskabel | ||||
| 28 | 1619P10806 | 1.70 | 2.02 | |
| Verbindungskabel | ||||
| 29 | 1619P11699 | 1.94 | 2.31 | |
| Dichtscheibe | ||||
| 30 | 1619P04476 | 0.83 | 0.99 | |
| Abstimmplatte | ||||
| 31 | 1619P10795 | 0.83 | 0.99 | |
| Drehzahlregler 220-240V, 50-60Hz | ||||
| 32 | 1607233592 | 29.75 | 35.40 | |
| Kappe | ||||
| 33 | 1619P06225 | 0.83 | 0.99 | |
| Kugel BLAU | ||||
| 35 | 1619P00291 | 0.83 | 0.99 | |
| Kappe | ||||
| 36 | 1619P10145 | 1.18 | 1.40 | |
| Lagerbolzen | ||||
| 37 | 2603201020 | 0.83 | 0.99 | |
| Führungsbügel | ||||
| 38 | 1619P10138 | 1.94 | 2.31 | |
| Kontaktlasche | ||||
| 39 | 1619P10139 | 1.18 | 1.40 | |
| Verschlussmutter | ||||
| 40 | 1619P06319 | 1.70 | 2.02 | |
| Nadelhülse | ||||
| 47 | 1619P06310 | 1.94 | 2.31 | |
| Kugellager | ||||
| 48 | 1619P10132 | 2.71 | 3.22 | |
| Vorlegscheibe | ||||
| 50 | 1619P10784 | 4.10 | 4.88 | |
| Sicherungsscheibe | ||||
| 51 | 1619P10785 | 1.94 | 2.31 | |
| Klemmschraube | ||||
| 52 | 1619P10786 | 1.18 | 1.40 | |
| Sicherungsring DIN 471 25x1,2 | ||||
| 54 | 2916650014 | 1.18 | 1.40 | |
| Stange | ||||
| 56 | 1619P10141 | 3.31 | 3.94 | |
| O-Ring | ||||
| 57 | F000640007 | 0.83 | 0.99 | |
| Berührungsschutz | ||||
| 58 | 1619P10134 | 13.93 | 16.58 | |
| Verbindungshebel | ||||
| 59 | 1619P10142 | 1.18 | 1.40 | |
| Zugfeder | ||||
| 60 | 1619P10136 | 1.70 | 2.02 | |
| Anschlagpuffer SCHWARZ | ||||
| 61 | 1619P06236 | 1.70 | 2.02 | |
| Druckfeder | ||||
| 62 | 1604611031 | 2.24 | 2.67 | |
| Gummi-Ohrkissen | ||||
| 63 | 1619P10140 | 1.94 | 2.31 | |
| Stützwinkel | ||||
| 64 | 1619P10144 | 2.24 | 2.67 | |
| Rändelbolzen | ||||
| 65 | 1619P06325 | 1.70 | 2.02 | |
| Schutzverkleidung | ||||
| 66 | 1619P10791 | 26.84 | 31.94 | |
| Spannstift | ||||
| 67 | 1619P10608 | 1.18 | 1.40 | |
| Schutzhaube | ||||
| 68 | 1619P10148 | 12.41 | 14.77 | |
| Abgleichschraube | ||||
| 70 | 2610924685 | 0.83 | 0.99 | |
| Brücke | ||||
| 71 | 1600A00XX2 | 26.84 | 31.94 | |
| Druckfeder | ||||
| 72 | 2604610028 | 1.18 | 1.40 | |
| Führungsdeckel | ||||
| 75 | 1619P10801 | 1.94 | 2.31 | |
| Spanngriff | ||||
| 76 | 1619P01636 | 1.18 | 1.40 | |
| Unterlegscheibe 8-ST | ||||
| 77 | 2916021013 | 1.18 | 1.40 | |
| Flachrundschraube M6x30 | ||||
| 78 | 1619P09218 | 1.18 | 1.40 | |
| Schalterknopf | ||||
| 79 | 1619P10788 | 1.70 | 2.02 | |
| Hebel | ||||
| 80 | 2610924368 | 1.70 | 2.02 | |
| Anschlusskabel | ||||
| 81 | 1619P07060 | 1.18 | 1.40 | |
| Stellstange | ||||
| 82 | 1619P07620 | 1.70 | 2.02 | |
| Feder SCHWARZ | ||||
| 83 | 1619X01792 | 0.83 | 0.99 | |
| Abdeckkappe | ||||
| 84 | 1619P17212 | 1.94 | 2.31 | |
| Flügelschraube SCHWARZ | ||||
| 85 | 1619P01618 | 0.83 | 0.99 | |
| Auslöser | ||||
| 86 | 1619P10787 | 1.94 | 2.31 | |
| Schraube 4x16 | ||||
| 87 | 2603490022 | 0.83 | 0.99 | |
| Schraube | ||||
| 88 | 2610925864 | 0.83 | 0.99 | |
| Hebel | ||||
| 91 | 1619P10150 | 1.18 | 1.40 | |
| Flanschbuchse | ||||
| 92 | 1619P10802 | 1.70 | 2.02 | |
| Schraube | ||||
| 93 | 1619P06246 | 1.70 | 2.02 | |
| Schraube | ||||
| 94 | 1619P01678 | 0.83 | 0.99 | |
| Gewindefurchschraube DIN 7500, M4x10, SR10.2 | ||||
| 95 | 1603435068 | 1.18 | 1.40 | |
| Verbindungskabel | ||||
| 96 | 1619P11746 | 1.70 | 2.02 | |
| Scheibe | ||||
| 97 | 1619P12409 | 0.83 | 0.99 | |
| Winkelschraubendreher Din 911-sw5 Schwarz | ||||
| 651 | 1907950006 | 3.12 | 3.71 | |
| Innensechskantschlüssel | ||||
| 651 | 2610364015 | 2.71 | 3.22 | |
| Gehrungslineal | ||||
| 653 | 1619X01612 | 8.45 | 10.06 | |
| Motorgehäuse BLAU | ||||
| 801 | 1619P10061 | 15.71 | 18.69 | |
| Ankersatz | ||||
| 803 | 1619P11758 | 44.82 | 53.34 | |
| Netzanschlussleitung EU 4,15 m 2x1mm H07 RN-F | ||||
| 805 | 1619P11860 | 20.42 | 24.30 | |
| Typschild | ||||
| 808 | 1619P31499 | 1.94 | 2.31 | |
| Kohlebürstensatz | ||||
| 810 | 1619P12260 | 6.54 | 7.78 | |
| Getriebewelle | ||||
| 843 | 1619P11494 | 23.75 | 28.26 | |
| Lagerflansch | ||||
| 853 | 1619P11495 | 26.84 | 31.94 | |
| Grundplatte | ||||
| 869 | 1619P14109 | 40.61 | 48.33 | |
