Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601F64002 ( GKS55 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

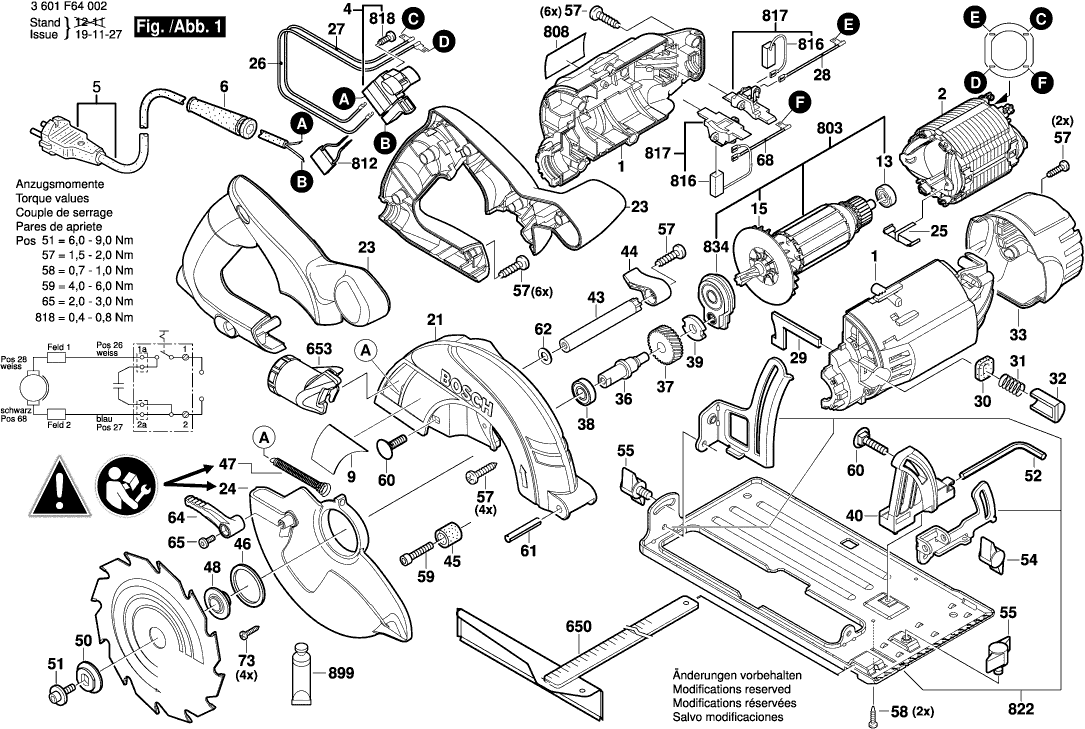

Zeichnungen der Bosch 3601F64002 ( GKS55 )
Teileliste der Bosch 3601F64002 ( GKS55 )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse BLAU | ||||
| 1 | 1605108244 | 20.42 | 24.30 | |
| Polschuh 230V | ||||
| 2 | 1619P08345 | 23.75 | 28.26 | |
| Schalter | ||||
| 4 | 1607200198 | 12.41 | 14.77 | |
| Netzanschlussleitung EU 230V 4,15m 2 x 1,0mm H05 | ||||
| 5 | 1607000386 | 15.71 | 18.69 | |
| Tülle Ø6,4-Ø7,2x76 MM | ||||
| 6 | 2600703017 | 1.94 | 2.31 | |
| Firmenschild GKS 55 | ||||
| 9 | 1601118A97 | 2.24 | 2.67 | |
| Kugellager 7x19x6 | ||||
| 13 | 2600905032 | 4.10 | 4.88 | |
| Lüfter | ||||
| 15 | 1606610145 | 2.24 | 2.67 | |
| Schutzhaube | ||||
| 21 | 1605510335 | 29.75 | 35.40 | |
| Handgriff BLAU | ||||
| 23 | 1605500247 | 10.73 | 12.77 | |
| Pendelschutzhaube HK 85 | ||||
| 24 | 1605510337 | 29.75 | 35.40 | |
| Kontaktfeder | ||||
| 25 | 1601290010 | 1.18 | 1.40 | |
| Verbindungsleitung | ||||
| 26 | 1604449024 | 1.70 | 2.02 | |
| Verbindungsleitung | ||||
| 27 | 1604449015 | 1.70 | 2.02 | |
| Verbindungsleitung | ||||
| 28 | 1604449025 | 1.70 | 2.02 | |
| Sperrklinke | ||||
| 29 | 1601900005 | 1.70 | 2.02 | |
| Filzdichtung | ||||
| 30 | 1601015033 | 1.18 | 1.40 | |
| Druckfeder | ||||
| 31 | 1604610018 | 1.18 | 1.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 32 | 1603231019 | |||
| Gehäusedeckel SCHWARZ | ||||
| 33 | 1605500242 | 7.58 | 9.02 | |
| Antriebswelle | ||||
| 36 | 1603124140 | 7.58 | 9.02 | |
| Stirnrad | ||||
| 37 | 1606320601 | 10.73 | 12.77 | |
| Rillenkugellager 12x28x8 | ||||
| 38 | 1600905031 | 5.33 | 6.34 | |
| Rasterscheibe | ||||
| 39 | 1600190044 | 1.18 | 1.40 | |
| Gehrungswinkel | ||||
| 40 | 1608190027 | 3.31 | 3.94 | |
| Abstandshülse | ||||
| 43 | 1600360004 | 1.94 | 2.31 | |
| Spannhebel | ||||
| 44 | 1602002006 | 1.18 | 1.40 | |
| Gummipuffer | ||||
| 45 | 1600305002 | 1.18 | 1.40 | |
| Klemmring | ||||
| 46 | 1600102024 | 1.70 | 2.02 | |
| Zugfeder | ||||
| 47 | 1604650018 | 1.94 | 2.31 | |
| Aufnahmeflansch | ||||
| 48 | 1605703133 | 4.70 | 5.59 | |
| Spannscheibe | ||||
| 50 | 1605703108 | 2.24 | 2.67 | |
| Innensechskantschraube M6x14 MM | ||||
| 51 | 1603414007 | 1.18 | 1.40 | |
| Winkelschraubendreher Din 911-sw5 Schwarz | ||||
| 52 | 1907950006 | 3.12 | 3.71 | |
| Innensechskantschlüssel | ||||
| 52 | 2610364015 | 2.71 | 3.22 | |
| Sechskantmutter | ||||
| 54 | 2610387875 | 1.94 | 2.31 | |
| Flügelschraube M6 | ||||
| 55 | 1603480018 | 1.70 | 2.02 | |
| Schraube 4x16 | ||||
| 57 | 2603490022 | 0.83 | 0.99 | |
| Torx-Linsenschraube 3x10 | ||||
| 58 | 2603490017 | 1.70 | 2.02 | |
| Gewindefurchschraube M6x25 MM | ||||
| 59 | 1603414010 | 1.18 | 1.40 | |
| Flachrundschraube DIN 603-M6x20 | ||||
| 60 | 2910281201 | 0.83 | 0.99 | |
| Spannstift 6x36 DIN 7346 | ||||
| 61 | 2917780157 | 0.83 | 0.99 | |
| Unterlegscheibe | ||||
| 62 | 2916011894 | 0.83 | 0.99 | |
| Hebel | ||||
| 64 | 1602002011 | 1.70 | 2.02 | |
| Torx-Linsenschraube M4x12 | ||||
| 65 | 2610386516 | 1.18 | 1.40 | |
| Gewindefurchschraube DIN 7500-M 4x12 | ||||
| 65 | 2914491409 | 0.83 | 0.99 | |
| Verbindungsleitung | ||||
| 68 | 1604449013 | 1.18 | 1.40 | |
| Torx-Linsenschraube 3x10 | ||||
| 73 | 2603490017 | 1.70 | 2.02 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 650 | 2608190002 | |||
| Adapter | ||||
| 653 | 1608005008 | 2.24 | 2.67 | |
| Anker 230V | ||||
| 803 | 1607000A56 | 91.56 | 108.96 | |
| Typschild | ||||
| 808 | 160111A3H3 | 1.94 | 2.31 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 812 | 1607328028 | |||
| Kohlebürstensatz | ||||
| 816 | 1607014176 | 10.73 | 12.77 | |
| Bürstenplatte MIT ABSCHALTORGAN | ||||
| 817 | 1604336049 | 12.41 | 14.77 | |
| Zylinderschraube M3x6,5-4.8 | ||||
| 818 | 2603410001 | 1.18 | 1.40 | |
| Grundplatte | ||||
| 822 | 2601016908 | 55.25 | 65.75 | |
| Lagerbrücke | ||||
| 834 | 1607000A53 | 12.41 | 14.77 | |
| Fetttube 225 ML | ||||
| 899 | 1605430003 | 29.75 | 35.40 | |
