Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0601653003 ( GKS85S )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

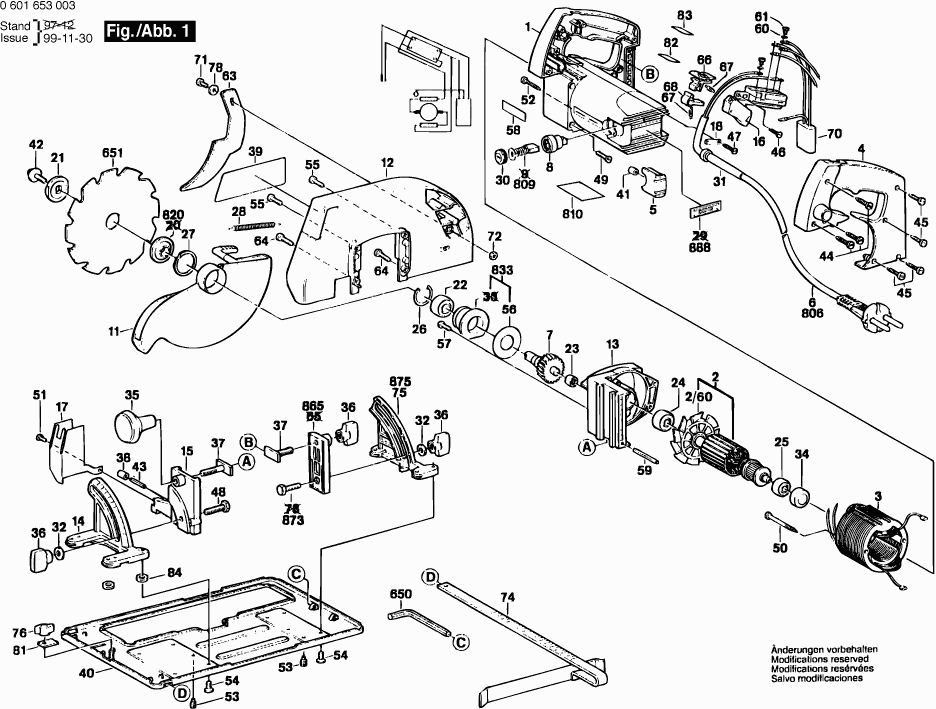

Zeichnungen der Bosch 0601653003 ( GKS85S )
Teileliste der Bosch 0601653003 ( GKS85S )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse BLAU | ||||
| 1 | 3605108548 | 33.45 | 39.81 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 2 | 3604011520 | |||
| Lüfter | ||||
| 2/60 | 3606610515 | 4.70 | 5.59 | |
| Polschuh 220V | ||||
| 3 | 3604220508 | 73.72 | 87.73 | |
| Griffschale BLAU | ||||
| 4 | 3605500572 | 7.58 | 9.02 | |
| Gehäusedeckel BLAU | ||||
| 5 | 3605500573 | 2.24 | 2.67 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 7 | 3606328508 | |||
| Bürstenhalter | ||||
| 8 | 3600492505 | 11.88 | 14.14 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 11 | 3605500541 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 12 | 3605500537 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 13 | 3605806507 | |||
| Skalenträger | ||||
| 14 | 3605702529 | 15.71 | 18.69 | |
| Tiefenanschlag | ||||
| 15 | 3605702558 | 8.45 | 10.06 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 16 | 2610916046 | |||
| Schutzbügel | ||||
| 17 | 3605510528 | 18.19 | 21.65 | |
| Befestigungsschelle | ||||
| 18 | 3601032500 | 5.83 | 6.94 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 21 | 3600144507 | |||
| Rillenkugellager | ||||
| 22 | 3600900521 | 13.93 | 16.58 | |
| Nadellager | ||||
| 23 | 3600910502 | 4.70 | 5.59 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 24 | 3600900520 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 25 | 2610904891 | |||
| Haltering | ||||
| 26 | 3600119505 | 1.94 | 2.31 | |
| Sicherungsring | ||||
| 27 | 3600119506 | 1.94 | 2.31 | |
| Zugfeder | ||||
| 28 | 2610909254 | 4.70 | 5.59 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 30 | 2610994437 | |||
| Tülle Ø 9,4 MM | ||||
| 31 | 3600707503 | 2.71 | 3.22 | |
| Unterlegscheibe | ||||
| 32 | 3600100515 | 1.94 | 2.31 | |
| Lagerbuchse | ||||
| 34 | 3600206502 | 1.70 | 2.02 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 35 | 3603231516 | |||
| Knopf M8 | ||||
| 36 | 3603231524 | 3.31 | 3.94 | |
| T-Nutenschraube M 8x45 MM | ||||
| 37 | 3603440502 | 1.94 | 2.31 | |
| Gummipuffer | ||||
| 38 | 3600707504 | 1.94 | 2.31 | |
| Hinweisschild | ||||
| 39 | 2610911006 | 2.71 | 3.22 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 40 | 3601440510 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 41 | 3600305500 | |||
| Innensechskantschraube | ||||
| 42 | 3603450501 | 2.24 | 2.67 | |
| Torx-Linsenschraube 4x30 | ||||
| 44 | 2603490025 | 0.83 | 0.99 | |
| Blechschraube DIN 7971-BZ4,2x25 | ||||
| 45 | 2910611029 | 1.94 | 2.31 | |
| Blechschraube DIN 7981-ST4,2x13-C-H | ||||
| 46 | 2910611025 | 0.83 | 0.99 | |
| Blechschraube DIN 7981-ST3,5x16-C-H | ||||
| 47 | 2910611012 | 1.70 | 2.02 | |
| Sechskantschraube DIN 933-M8x30-8.8 | ||||
| 48 | 2911061246 | 0.83 | 0.99 | |
| Zylinderschraube DIN 7500-CM5x25-ST | ||||
| 49 | 2914411064 | 1.94 | 2.31 | |
| Gewindefurchschraube | ||||
| 50 | 2603435042 | 1.18 | 1.40 | |
| Blechschraube DIN 7982-ST3,9x45-F-H | ||||
| 51 | 2910611483 | 1.94 | 2.31 | |
| Blechschraube DIN 7982-ST3,9x45-F-H | ||||
| 52 | 2910611483 | 1.94 | 2.31 | |
| Gewindestift | ||||
| 53 | 3603415566 | 1.70 | 2.02 | |
| Senkschraube | ||||
| 54 | 3603415553 | 1.94 | 2.31 | |
| Zylinderschraube DIN 7500 CM 4x20 | ||||
| 55 | 2914411051 | 1.18 | 1.40 | |
| Dichtring | ||||
| 56 | 3601016507 | 1.18 | 1.40 | |
| Gewindefurchschraube | ||||
| 57 | 3603430502 | 1.94 | 2.31 | |
| Firmenschild | ||||
| 58 | 3601119666 | 2.71 | 3.22 | |
| Spannstift DIN 1481-3x40 | ||||
| 59 | 2917765240 | 1.94 | 2.31 | |
| Federscheibe | ||||
| 60 | 3600151506 | 0.83 | 0.99 | |
| Flachkopfschraube | ||||
| 61 | 3603415549 | 1.94 | 2.31 | |
| Spaltkeil | ||||
| 63 | 3601098517 | 23.75 | 28.26 | |
| Zylinderschraube DIN 7500-CM4x16-ST | ||||
| 64 | 2914411049 | 1.94 | 2.31 | |
| Schalthebel | ||||
| 66 | 3603231518 | 3.31 | 3.94 | |
| Zugfeder | ||||
| 67 | 3604648503 | 1.94 | 2.31 | |
| Sperrhebel | ||||
| 68 | 3601960500 | 2.71 | 3.22 | |
| Entstörfilter | ||||
| 70 | 3607328509 | 7.58 | 9.02 | |
| Innensechskantschraube DIN 912-M6x12-8.8 | ||||
| 71 | 2910141193 | 0.83 | 0.99 | |
| Sechskantmutter | ||||
| 72 | 2915011007 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 74 | 2608190002 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 75 | 3607000518 | |||
| Flügelschraube M6 | ||||
| 76 | 1603480018 | 1.70 | 2.02 | |
| Unterlegscheibe DIN 125-A 6,4-ST | ||||
| 78 | 2916011014 | 0.83 | 0.99 | |
| Klemmstück | ||||
| 81 | 3601030500 | 9.53 | 11.34 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 82 | 1601110265 | |||
| Hinweisschild | ||||
| 83 | 1601110618 | 1.70 | 2.02 | |
| Unterlegscheibe DIN 125-A5,3-ST | ||||
| 84 | 2916011012 | 0.83 | 0.99 | |
| Winkelschraubendreher Din 911-sw5 Schwarz | ||||
| 650 | 1907950006 | 3.12 | 3.71 | |
| Innensechskantschlüssel | ||||
| 650 | 2610364015 | 2.71 | 3.22 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 651 | 3608640519 | |||
| Netzanschlussleitung EU 4,25m 2 x 1,0mm H07RN-F | ||||
| 806 | 3604460516 | 20.42 | 24.30 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 809 | 3607014505 | |||
| Typschild | ||||
| 810 | 3601119590 | 3.31 | 3.94 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 820 | 3600101510 | |||
| Teilesatz | ||||
| 833 | 3607000566 | 23.75 | 28.26 | |
| Bügelhalter | ||||
| 865 | 3605702536 | 10.73 | 12.77 | |
| Sechskantschraube DIN 933-M8x25-5.6 | ||||
| 873 | 2911051244 | 2.24 | 2.67 | |
| Bügelhalter | ||||
| 875 | 3605702535 | 13.93 | 16.58 | |
| Typschild | ||||
| 888 | 160111A3H3 | 1.94 | 2.31 | |
