Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601F26100 ( GOF1250LCE )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

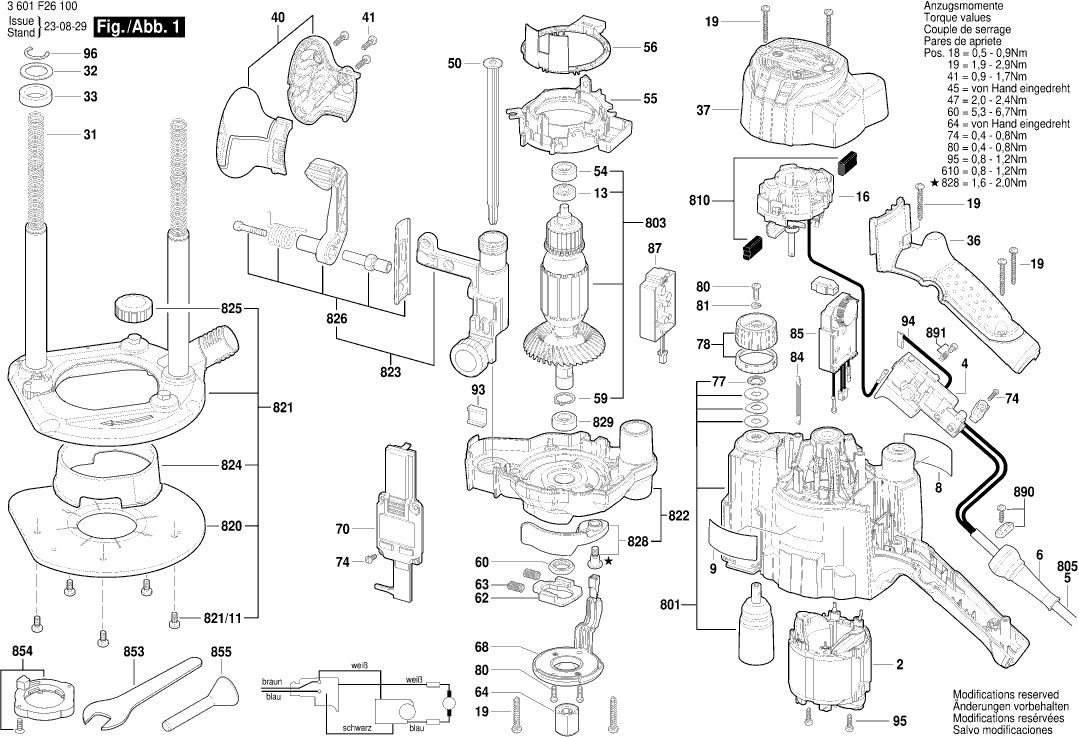

Zeichnungen der Bosch 3601F26100 ( GOF1250LCE )
Teileliste der Bosch 3601F26100 ( GOF1250LCE )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Polschuh 230V | ||||
| 2 | 2604220763 | 49.56 | 58.98 | |
| Schalter | ||||
| 4 | 2607200688 | 12.41 | 14.77 | |
| Kabeldurchführungstülle Ø6,4-Ø7,0x66 MM | ||||
| 6 | 2600707075 | 1.94 | 2.31 | |
| Typschild | ||||
| 8 | 2601112365 | 2.24 | 2.67 | |
| Firmenschild GOF 1250 LCE | ||||
| 9 | 2601112878 | 4.10 | 4.88 | |
| Rillenkugellager 7x19x6 | ||||
| 13 | 2600905086 | 4.70 | 5.59 | |
| Bürstenplatte | ||||
| 16 | 2604337124 | 29.75 | 35.40 | |
| Torx-Linsenschraube 4x30 | ||||
| 19 | 2603490025 | 0.83 | 0.99 | |
| Druckfeder | ||||
| 31 | 2604618008 | 6.54 | 7.78 | |
| Unterlegscheibe | ||||
| 32 | 2600101127 | 2.71 | 3.22 | |
| Dämpfungselement | ||||
| 33 | 2600102078 | 4.70 | 5.59 | |
| Griff | ||||
| 36 | 2605132076 | 9.53 | 11.34 | |
| Gehäusedeckel | ||||
| 37 | 2605132077 | 12.41 | 14.77 | |
| Handgriff | ||||
| 40 | 2605133040 | 15.71 | 18.69 | |
| Schraube 4x16 | ||||
| 41 | 2603490022 | 0.83 | 0.99 | |
| Führungsstück | ||||
| 50 | 2603101067 | 4.70 | 5.59 | |
| Gummiring | ||||
| 54 | 1600206036 | 1.18 | 1.40 | |
| Luftleitring | ||||
| 55 | 2600148017 | 5.83 | 6.94 | |
| Abdeckring | ||||
| 56 | 2600148018 | 5.33 | 6.34 | |
| Sicherungsbügel DIN 471-15x1-FSt | ||||
| 59 | 2916650006 | 1.18 | 1.40 | |
| Sechskantmutter | ||||
| 60 | 2603300021 | 7.58 | 9.02 | |
| Klemmstück | ||||
| 62 | 2602305066 | 10.73 | 12.77 | |
| Druckfeder | ||||
| 63 | 2604618009 | 6.54 | 7.78 | |
| Spannfutter | ||||
| 64 | 2600400077 | 42.20 | 50.22 | |
| Beleuchtungseinrichtung | ||||
| 68 | 2600015014 | 44.82 | 53.34 | |
| Digitalanzeige | ||||
| 70 | 2607230146 | 73.72 | 87.73 | |
| Torx-Linsenschraube 3x10 | ||||
| 74 | 2603490017 | 1.70 | 2.02 | |
| Sicherungsring | ||||
| 77 | 2600200056 | 0.83 | 0.99 | |
| Einstellknopf | ||||
| 78 | 2600451006 | 8.45 | 10.06 | |
| Torx-Linsenschraube | ||||
| 80 | 2912761122 | 1.94 | 2.31 | |
| Sicherungsscheibe | ||||
| 81 | 2600118025 | 1.94 | 2.31 | |
| Flachstecker | ||||
| 84 | 1604477005 | 1.94 | 2.31 | |
| Drehzahlregler | ||||
| 85 | 1607233549 | 67.25 | 80.03 | |
| Netzteil | ||||
| 87 | 2609270029 | 23.75 | 28.26 | |
| U-Profil | ||||
| 93 | 2602317075 | 3.31 | 3.94 | |
| Verbindungskabel | ||||
| 94 | 2604448373 | 5.33 | 6.34 | |
| Blechschraube | ||||
| 95 | 2603435086 | 1.18 | 1.40 | |
| Sicherungsscheibe | ||||
| 96 | 2600224011 | 2.71 | 3.22 | |
| Motorgehäuse | ||||
| 801 | 2605105971 | 49.56 | 58.98 | |
| Anker 230V | ||||
| 803 | 2604011957 | 130.32 | 155.08 | |
| Netzanschlussleitung EU 230V 4,15m 2 x 1,0mm H05 | ||||
| 805 | 1607000386 | 15.71 | 18.69 | |
| Kohlebürstensatz | ||||
| 810 | 2604321958 | 9.53 | 11.34 | |
| Gleitplatte | ||||
| 820 | 2600009022 | 26.84 | 31.94 | |
| Grundplatte | ||||
| 821 | 2601016110 | 101.94 | 121.31 | |
| Linsenschraube DIN 7985-M4X8-4.8 | ||||
| 821/11 | 2910641118 | 1.18 | 1.40 | |
| Lüftergehäuse | ||||
| 822 | 2605500215 | 91.56 | 108.96 | |
| Verstelleinrichtung | ||||
| 823 | 2601099903 | 40.61 | 48.33 | |
| Absaughaube | ||||
| 824 | 2600290065 | 7.58 | 9.02 | |
| Rändelschraube | ||||
| 825 | 2603481024 | 4.70 | 5.59 | |
| Hebel | ||||
| 826 | 2601902007 | 18.19 | 21.65 | |
| Hebel | ||||
| 828 | 1600A02DS2 | 7.58 | 9.02 | |
| Kugellager | ||||
| 829 | 16009000AD | 5.83 | 6.94 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 853 | 1907950511 | |||
| Führungshülse | ||||
| 854 | 2610991370 | 26.84 | 31.94 | |
| Zentrierstift | ||||
| 855 | 2603105140 | 20.42 | 24.30 | |
| Befestigungssatz | ||||
| 890 | 2607001305 | 3.31 | 3.94 | |
| Kreuzschlitzschraube | ||||
| 891 | 2603429010 | 1.94 | 2.31 | |
