Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0601366703 ( GPO12E )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

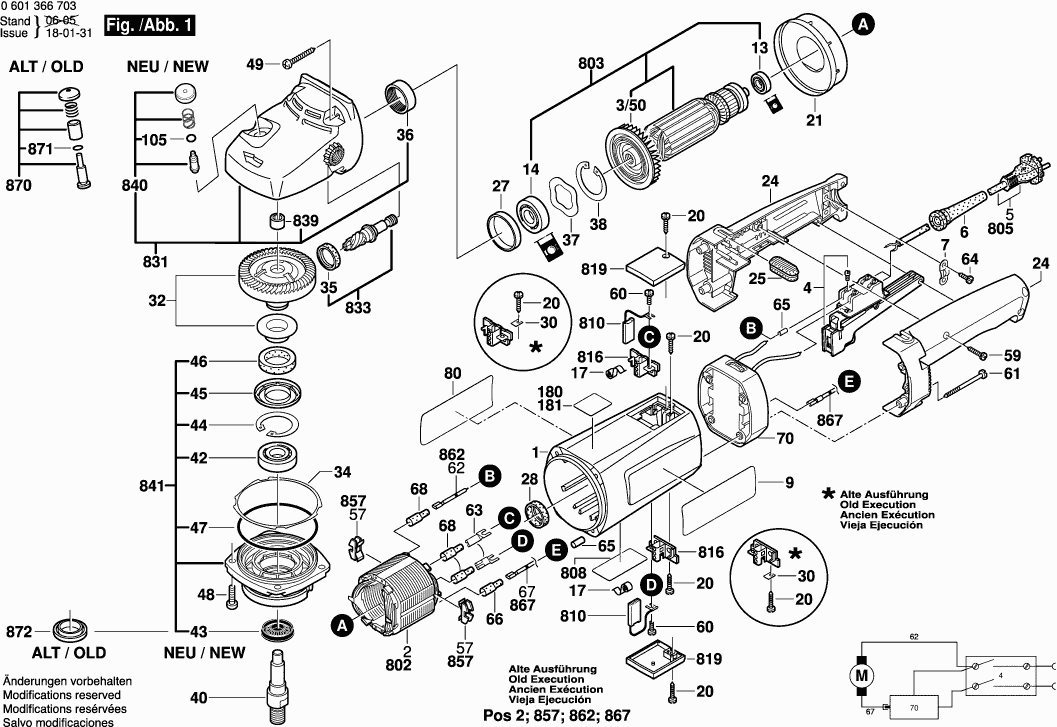

Zeichnungen der Bosch 0601366703 ( GPO12E )


Teilezeichnung 1
Zum Vergrößern anklicken

Teilezeichnung 2
Zum Vergrößern anklicken

Teileliste der Bosch 0601366703 ( GPO12E )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Motorgehäuse BLAU
1 3605108129 23.75 28.26

Lüfter
3/50 1606610126 5.83 6.94

Nicht mehr lieferbar, kein Ersatz
4 1607200080

Tülle Ø9,2-Ø12x120 MM
6 3600703011 2.24 2.67

Befestigungsschelle
7 1601302014 1.18 1.40

Firmenschild
9 3601110188 2.71 3.22

Kugellager 7x19x6
13 2600905032 4.10 4.88

Rillenkugellager 9x26x8
14 3600905131 8.45 10.06

Spiralfeder
17 1604652006 1.18 1.40

Blechschraube DIN 7971-ST3,9x16-F
20 2910211019 0.83 0.99

Luftleitring
21 3600421002 1.70 2.02

Handgriff SCHWARZ
24 3605132062 12.41 14.77

Ablageleiste SCHWARZ
25 1602388029 1.18 1.40

Zwischenring
27 1600206026 1.18 1.40

Zwischenring
28 1600502011 1.94 2.31

Sicherungsblech
30 1601030022 1.18 1.40

Tellerrad Z=59
32 3606333052 91.56 108.96

Ausgleichscheibe 0,3 MM DICK
34 1600190021 1.94 2.31

Ausgleichscheibe 0,1 MM DICK
34 1600190022 1.18 1.40

Ausgleichscheibe 0,15 MM DICK
34 1600190020 1.18 1.40

Ausgleichscheibe 0,2 MM DICK
34 1600190037 0.83 0.99

Dichtring
35 3600290039 3.31 3.94

Gewindering
36 3600200026 8.45 10.06

Federscheibe
37 1600150026 2.24 2.67

Sicherungsring
38 1600119009 1.18 1.40

Schleifspindel M14, SW17
40 1603523100 11.88 14.14

Rillenkugellager
42 3600905134 8.45 10.06

Dichtring SCHWARZ
43 1600290036 1.70 2.02

Sicherungsring
44 1600119010 1.18 1.40

Haltering
45 1600290019 1.18 1.40

Filzring
46 1600205034 1.18 1.40

O-Ring 79,0x1,78 MM
47 1600210033 1.18 1.40

Gewindefurchschraube
48 1603435076 1.70 2.02

Gewindefurchschraube TT M5x18 MM
48 1603435023 1.18 1.40

Blechschraube DIN 7981-4,8x38-C-Z-ST
49 2912401038 0.83 0.99

Leitungsführung
57 3601025003 1.18 1.40

Blechschraube DIN 7971-ST3,9x22-F
59 2910211021 1.18 1.40

Zylinderschraube DIN 84-AM4x8-8.8
60 2910021118 0.83 0.99

Blechschraube
61 3603435043 1.18 1.40

Verbindungsleitung
62 3604438028 3.31 3.94

Flachstecker
63 1604477001 1.18 1.40

Torx-Linsenschraube 4x12
64 2603490021 0.83 0.99

Aderendhülse Din 46 228-a2,5-7
65 1900452003 1.94 2.31

Schrumpfschlauch
66 3600707022 2.71 3.22

Verbindungsleitung
67 3604438026 5.33 6.34

Schrumpfschlauch
68 3600707022 2.71 3.22

Drehzahlregler 220-240V
70 3607218003 55.25 65.75

Hinweisschild ACHTUNG
80 3601110189 2.71 3.22

O-Ring 8,0x1,0 MM
105 1600210045 1.18 1.40

Zusatzhandgriff
650 3602025017 10.73 12.77

Rändelschraube M 14
650/20 2603481001 1.94 2.31

Griffschale
651 9618089612 10.73 12.77

Beschermbeugel haakse slijpmachines
740 1601329013 14.11 16.79

Nicht mehr lieferbar, kein Ersatz
766 2607001190

Polschuh 220-230V
802 3604220135 67.25 80.03

Anker 220-240V
803 3607031329 168.86 200.94

Netzanschlussleitung EU 4,15m 2 x 1,0mm H07 RN-F
805 1607000227 20.42 24.30

Typschild
808 160111A3H3 1.94 2.31

Kohlebürstensatz
810 3607014012 20.42 24.30

Bürstenhalter
816 3604336012 4.70 5.59

Verschlussdeckel BLAU
819 3605500063 3.31 3.94

Lagerflansch
831 3607000109 73.72 87.73

Kegelrad Z=6
833 3607000079 113.29 134.82

Nadellager Ø14 MM
839 2600910001 3.31 3.94

Druckknopf
840 1607000354 5.33 6.34

Lagerflansch
841 3607000108 29.75 35.40

Leitungsführung
857 1601025001 1.10 1.31

Verbindungsleitung L=235 MM BLAU
862 3604438000 1.94 2.31

Verbindungsleitung
867 1604431002 2.24 2.67

Druckknopf SCHWARZ
870 1607000206 8.45 10.06

O-Ring 4,0x1,0 MM
871 1600210034 1.18 1.40

Dichtring
872 1600290020 1.18 1.40
