Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0602130001 ( GR.57 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

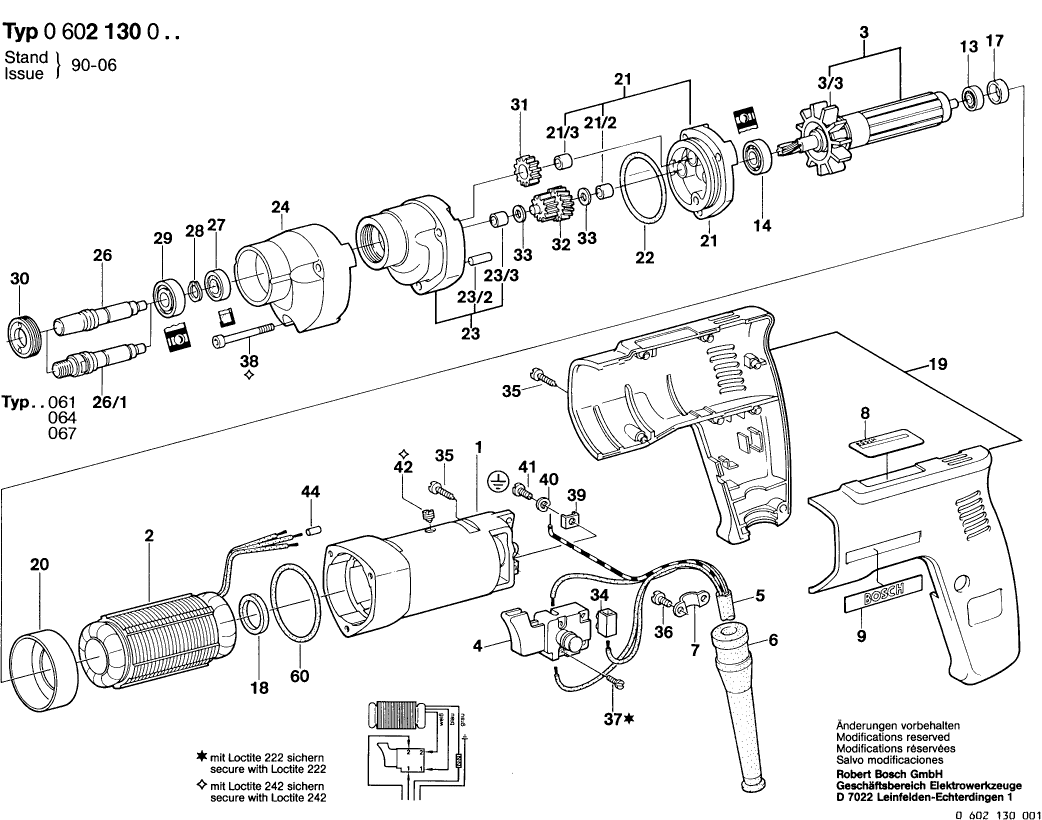

Zeichnungen der Bosch 0602130001 ( GR.57 )
Teileliste der Bosch 0602130001 ( GR.57 )
Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
Motorgehäuse | ||||
1 | 3605102034 | 209.26 | 249.02 | |
Ständer 265V/200HZ | ||||
2 | 3604229005 | 304.19 | 361.99 | |
Läufer | ||||
3 | 3604080021 | 209.26 | 249.02 | |
Lüfter | ||||
3/3 | 1606610105 | 11.88 | 14.14 | |
Schalter | ||||
4 | 3607200003 | 23.75 | 28.26 | |
Elktr Leitg M Anschluss | ||||
5 | 3604462050 | 23.75 | 28.26 | |
Tülle Ø9,2-Ø12x120 MM | ||||
6 | 3600703011 | 2.24 | 2.67 | |
Befestigungsschelle | ||||
7 | 1601302014 | 1.18 | 1.40 | |
Typschild | ||||
8 | 3601106053 | 4.10 | 4.88 | |
Firmenschild | ||||
9 | 1601110130 | 0.83 | 0.99 | |
Rillenkugellager 5x16x5 | ||||
13 | 1900900232 | 10.73 | 12.77 | |
Rillenkugellager 609 RSY/C3 DIN 625 | ||||
14 | 1900905036 | 0.83 | 0.99 | |
Gummiring 6MM,Ø12xØ16,4x3MM | ||||
17 | 3600206002 | 1.94 | 2.31 | |
Dichtring | ||||
18 | 1600209011 | 2.24 | 2.67 | |
Handgriff | ||||
19 | 3605132038 | 18.19 | 21.65 | |
Luftleitring | ||||
20 | 1600502005 | 1.94 | 2.31 | |
Lagergehäuse | ||||
21 | 3605820043 | 130.32 | 155.08 | |
Lagerbuchse | ||||
21/2 | 3600300008 | 7.58 | 9.02 | |
Lagerbuchse | ||||
21/3 | 3600300002 | 0.83 | 0.99 | |
O-Ring 45x3MM | ||||
22 | 1900210146 | 3.31 | 3.94 | |
Ersatzteilgruppe | ||||
23 | 3607031325 | 187.62 | 223.27 | |
Zylinderstift 4h 8x20 Din 7 | ||||
23/2 | 2917500122 | 0.83 | 0.99 | |
Isoliergehäuse | ||||
24 | 3605108096 | 10.73 | 12.77 | |
Bohrspindel B 12 DIN 238 | ||||
26 | 3603124001 | 55.25 | 65.75 | |
Radial-Wellendichtring | ||||
27 | 3600290006 | 0.83 | 0.99 | |
Sicherungsring Din 471-10x1mm-fst | ||||
28 | 2916650001 | 1.94 | 2.31 | |
Rillenkugellager 6000 Z DIN 625 | ||||
29 | 1900905100 | 0.83 | 0.99 | |
Gewindering M 28x1 MM LINKSGEWINDE | ||||
30 | 3603344013 | 10.73 | 12.77 | |
Stirnrad Z=27 | ||||
31 | 1606319017 | 40.61 | 48.33 | |
Welle Mit Zahnrad Z=21/27 | ||||
32 | 1606328094 | 130.32 | 155.08 | |
Ausgleichscheibe 0,50 MM | ||||
33 | 2600100613 | 1.18 | 1.40 | |
Klemmenleiste 1x1,5 MM/2 | ||||
34 | 1901091012 | 4.10 | 4.88 | |
Torx-Linsenschraube 4x20 | ||||
35 | 2603490023 | 0.83 | 0.99 | |
Zylinderschraube Din 84-am4x6-8.8 | ||||
36 | 2910021116 | 1.70 | 2.02 | |
Zylinderschraube M3x10 MM | ||||
37 | 2603410023 | 1.18 | 1.40 | |
Innensechskantschraube M 4x40 DIN 912-8.8 | ||||
38 | 2910141138 | 1.18 | 1.40 | |
Klemmbügel | ||||
39 | 3601321001 | 2.71 | 3.22 | |
Federscheibe Ø4,2 MM | ||||
40 | 3600150006 | 1.94 | 2.31 | |
Flachkopfschraube Din 85-am4x10-ms | ||||
41 | 2910110120 | 0.83 | 0.99 | |
Gewindestift | ||||
42 | 3603402000 | 1.18 | 1.40 | |
Aderendhülse | ||||
44 | 3604477008 | 0.83 | 0.99 | |
O-Ring 53,0x2,0 MM | ||||
60 | 3600210017 | 2.71 | 3.22 |
