Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0602131061 (GR.57)'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

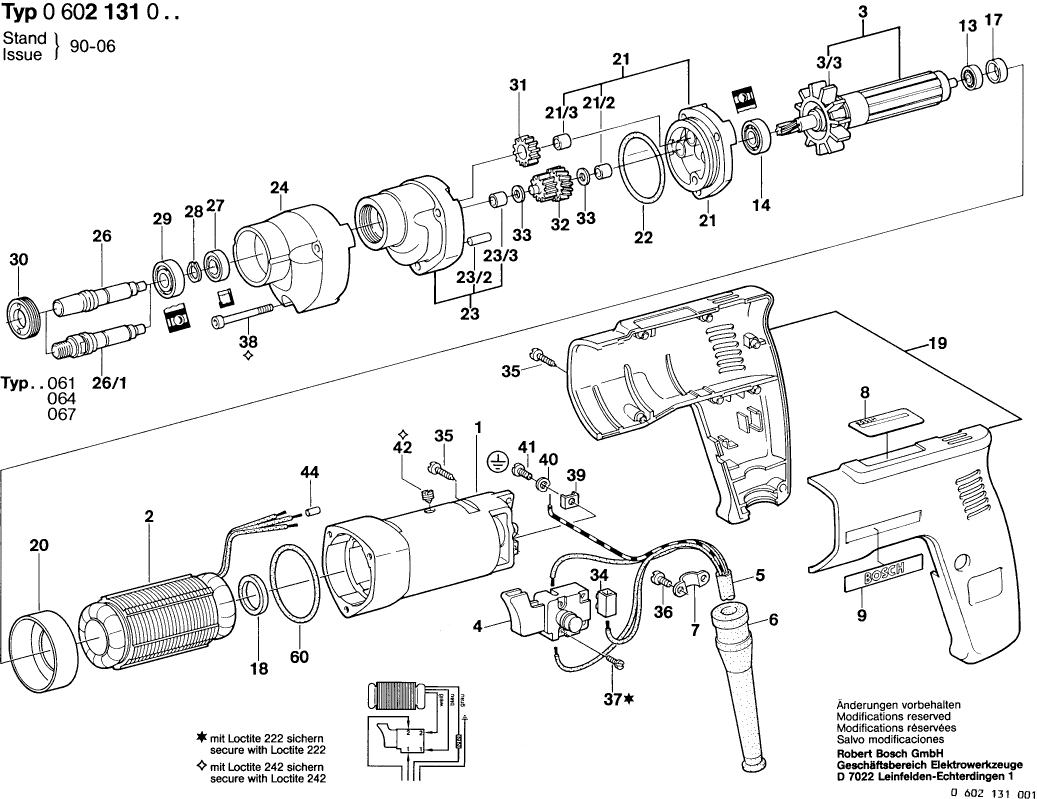

Zeichnungen der Bosch 0602131061 (GR.57)
Teileliste der Bosch 0602131061 (GR.57)
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse | ||||
| 1 | 3605102034 | 234.56 | 279.13 | |
| Ständer 265V/200HZ | ||||
| 2 | 3604229005 | 340.97 | 405.75 | |
| Läufer | ||||
| 3 | 3604080021 | 234.56 | 279.13 | |
| Lüfter | ||||
| 3/3 | 1606610105 | 12.21 | 14.53 | |
| Schalter | ||||
| 4 | 3607200003 | 26.62 | 31.68 | |
| Elktr Leitg M Anschluss | ||||
| 5 | 3604462050 | 23.75 | 28.26 | |
| Tülle | ||||
| 6 | 3600703011 | 2.86 | 3.40 | |
| Befestigungsschelle | ||||
| 7 | 1601302014 | 2.18 | 2.59 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 8 | 1601106002 | |||
| Firmenschild | ||||
| 9 | 1601110130 | 0.83 | 0.99 | |
| Rillenkugellager | ||||
| 13 | 1900900232 | 12.82 | 15.26 | |
| Rillenkugellager 609 RSY/C3 DIN 625 | ||||
| 14 | 1900905036 | 0.83 | 0.99 | |
| Gummiring 6MM,Ø12xØ16,4x3MM | ||||
| 17 | 3600206002 | 1.94 | 2.31 | |
| Dichtring | ||||
| 18 | 1600209011 | 2.52 | 3.00 | |
| Handgriff | ||||
| 19 | 3605132038 | 20.39 | 24.26 | |
| Luftleitring | ||||
| 20 | 1600502005 | 2.18 | 2.59 | |
| Lagergehäuse | ||||
| 21 | 3605820006 | 168.86 | 200.94 | |
| Lagerbuchse | ||||
| 21/3 | 3600300002 | 0.83 | 0.99 | |
| O-Ring | ||||
| 22 | 1900210146 | 4.18 | 4.97 | |
| Ersatzteilgruppe | ||||
| 23 | 3607031325 | 187.62 | 223.27 | |
| Zylinderstift 4h 8x20 Din 7 | ||||
| 23/2 | 2917500122 | 1.00 | 1.19 | |
| Lagerbuchse | ||||
| 23/3 | 3600300008 | 7.58 | 9.02 | |
| Isoliergehäuse | ||||
| 24 | 3605108096 | 10.73 | 12.77 | |
| Bohrspindel 3/8"-24 UNF-2 | ||||
| 26/1 | 3603124002 | 71.68 | 85.30 | |
| Radial-Wellendichtring | ||||
| 27 | 3600290006 | 0.83 | 0.99 | |
| Sicherungsring | ||||
| 28 | 2916650001 | 2.40 | 2.86 | |
| Rillenkugellager 6000 Z DIN 625 | ||||
| 29 | 1900905100 | 0.83 | 0.99 | |
| Gewindering M 28x1 MM LINKSGEWINDE | ||||
| 30 | 3603344013 | 12.82 | 15.26 | |
| Stirnrad Z=31 | ||||
| 31 | 1606319014 | 60.65 | 72.17 | |
| Welle Mit Zahnrad Z=14/27 | ||||
| 32 | 3606328005 | 113.29 | 134.82 | |
| Ausgleichscheibe | ||||
| 33 | 2600100613 | 1.49 | 1.77 | |
| Klemmenleiste | ||||
| 34 | 1901091012 | 4.94 | 5.88 | |
| Torx-Linsenschraube | ||||
| 35 | 2603490023 | 1.00 | 1.19 | |
| Zylinderschraube | ||||
| 36 | 2910021116 | 2.08 | 2.48 | |
| Zylinderschraube | ||||
| 37 | 2603410023 | 1.49 | 1.77 | |
| Innensechskantschraube M 4x40 DIN 912-8.8 | ||||
| 38 | 2910141138 | 1.32 | 1.57 | |
| Klemmbügel | ||||
| 39 | 3601321001 | 3.04 | 3.62 | |
| Federscheibe Ø4,2 MM | ||||
| 40 | 3600150006 | 2.18 | 2.59 | |
| Flachkopfschraube Din 85-am4x10-ms | ||||
| 41 | 2910110120 | 1.00 | 1.19 | |
| Gewindestift | ||||
| 42 | 3603402000 | 1.32 | 1.57 | |
| Aderendhülse | ||||
| 44 | 3604477008 | 1.00 | 1.19 | |
| O-Ring 53,0x2,0 MM | ||||
| 60 | 3600210017 | 3.04 | 3.62 | |
