Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0601131708 ( GSB13RE )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Bosch 0601131708 ( GSB13RE )

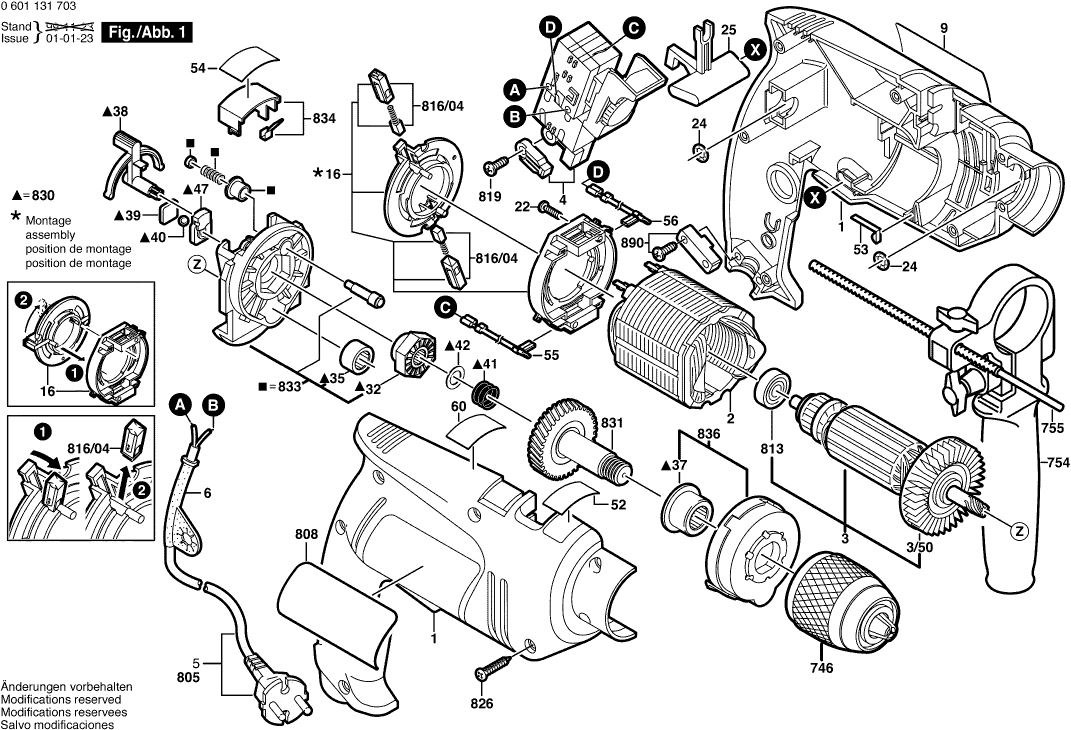

Teilezeichnung 1
Zum Vergrößern anklicken

Teileliste der Bosch 0601131708 ( GSB13RE )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Gehäuseschale
1 2605104733 20.42 24.30

Nicht mehr lieferbar, kein Ersatz
2 2604220601

Anker 220-230V
3 2604011259 40.61 48.33

Lüfter
3/50 2606610097 2.71 3.22

Schalter
4 2607200556 23.75 28.26

Nicht mehr lieferbar, kein Ersatz
6 2600707066

Firmenschild
9 2601116652 2.71 3.22

Bürstenplatte
16 2604337104 9.53 11.34

Blechschraube DIN 7981-ST2,2x9,5-C-H
22 2910611002 0.83 0.99

O-Ring 5,0x1,5 MM
24 1900210000 1.18 1.40

Umschalter ROT
25 2602098008 0.83 0.99

Rastscheibe
32 2600190078 4.10 4.88

Nadelhülse
35 2600914019 4.10 4.88

Flanschlager
37 2605805009 10.73 12.77

Nicht mehr lieferbar, kein Ersatz
38 2601990010

Druckplatte
39 2601074004 0.83 0.99

Kugel DIN 5401-5 G28
40 1903230009 0.83 0.99

Druckfeder
41 2604616006 1.18 1.40

Ausgleichscheibe 0,3 MM
42 2600101047 1.18 1.40

Halterahmen
47 2608040120 1.94 2.31

Hinweisschild
52 2601117516 2.71 3.22

Kontaktbügel
53 2601329043 1.94 2.31

Hinweisschild ROT
54 2601119602 2.71 3.22

Pvc-Elektr Leitung L=95 MM
55 1614431025 1.94 2.31

Pvc-Elektr Leitung L=120 MM BLAU
56 2604448228 1.70 2.02

Schnellspannbohrfutter
746 1600A028TE 46.67 55.54

Zusatzhandgriff Ø43 MM SCHWARZ
754 1612025031 9.53 11.34

Zusatzhandgriff M10
754 1619PB4323 7.58 9.02

Tiefenanschlag SW 6x210 MM
755 1613001009 2.71 3.22

Netzanschlussleitung EU 2,6m 2 x 1,0 mm
805 1607000385 11.88 14.14

Typschild
808 2601117525 2.71 3.22

Kugellager 7x19x6
813 2600905032 4.10 4.88

Nicht mehr lieferbar, kein Ersatz
816/04 2607014017

Torx-Linsenschraube 3x10
819 2603490017 1.70 2.02

Schraube 4x16
826 2603490022 0.83 0.99

Getriebeeinheit
830 2606200096 55.25 65.75

Bohrspindel
831 2606135933 18.19 21.65

Nicht mehr lieferbar, kein Ersatz
833 2605807932

Nicht mehr lieferbar, kein Ersatz
834 2603231040

Getriebedeckel
836 2605808925 15.71 18.69

Befestigungssatz
890 2607001305 3.31 3.94
