Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601B17100 ( GSB13RE )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

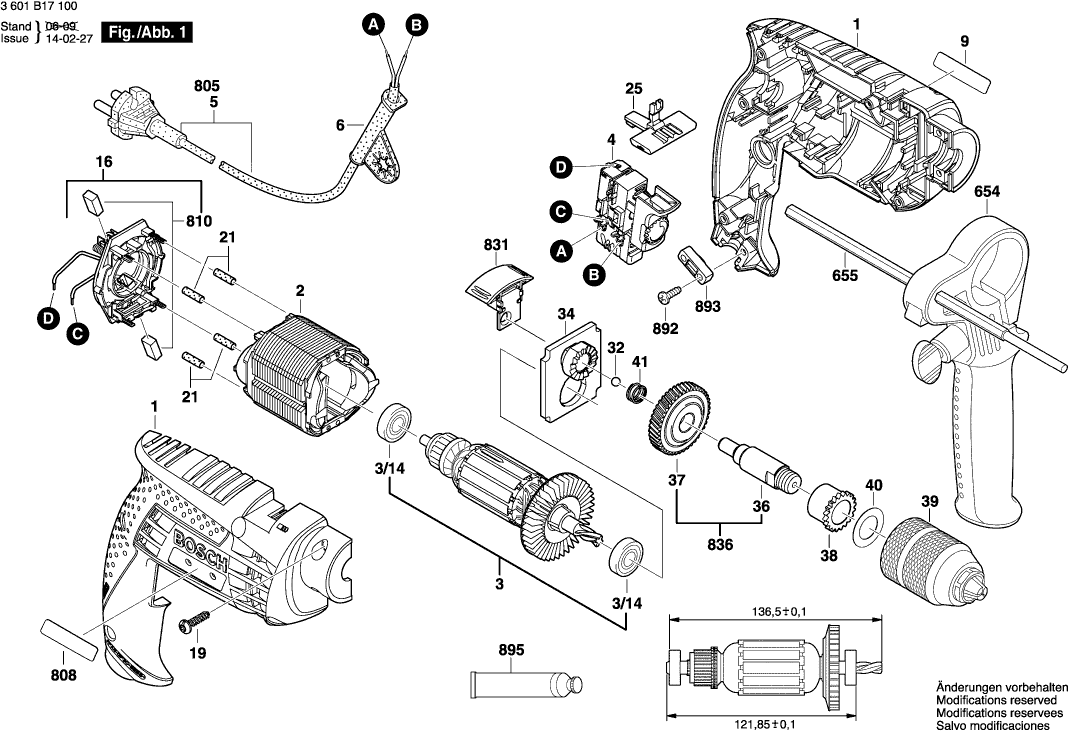

Zeichnungen der Bosch 3601B17100 ( GSB13RE )
Teileliste der Bosch 3601B17100 ( GSB13RE )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gehäuse | ||||
| 1 | 2605105190 | 18.19 | 21.65 | |
| Polschuh 230V | ||||
| 2 | 2604220718 | 13.93 | 16.58 | |
| Anker 230-240V | ||||
| 3 | 2604011375 | 26.84 | 31.94 | |
| Rillenkugellager 8x22x7 608-2Z/C3 | ||||
| 3/14 | 3130900020 | 5.33 | 6.34 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 4 | 2607200598 | |||
| Tülle Ø6,9 MM | ||||
| 6 | 2600707059 | 2.24 | 2.67 | |
| Firmenschild GBH 2000 | ||||
| 9 | 2609130906 | 2.71 | 3.22 | |
| Bürstenplatte | ||||
| 16 | 2604337108 | 11.88 | 14.14 | |
| Schraube 4x16 | ||||
| 19 | 2603490022 | 0.83 | 0.99 | |
| Schrumpfschlauch | ||||
| 21 | 2600409021 | 0.83 | 0.99 | |
| Hebel | ||||
| 25 | 2609100580 | 1.94 | 2.31 | |
| Kugel 5,25 MM | ||||
| 32 | 2603230007 | 0.83 | 0.99 | |
| Lagerbrücke | ||||
| 34 | 2609199073 | 7.58 | 9.02 | |
| Bohrspindel | ||||
| 36 | 2606135123 | 9.53 | 11.34 | |
| Umsetzgetriebe | ||||
| 37 | 2606320092 | 7.58 | 9.02 | |
| Sinterbuchse | ||||
| 38 | 2609110442 | 0.83 | 0.99 | |
| Schnellspannbohrfutter | ||||
| 39 | 1600A01SA9 | 29.75 | 35.40 | |
| Unterlegscheibe | ||||
| 40 | 2600100105 | 0.83 | 0.99 | |
| Druckfeder | ||||
| 41 | 2604616006 | 1.18 | 1.40 | |
| Zusatzhandgriff | ||||
| 654 | 2602025094 | 5.83 | 6.94 | |
| Tiefenanschlag | ||||
| 655 | 2609005615 | 3.31 | 3.94 | |
| Netzanschlussleitung EU 2,6m 2 x 1,0 mm | ||||
| 805 | 1607000385 | 11.88 | 14.14 | |
| Typenschild | ||||
| 808 | 2601115042 | 2.71 | 3.22 | |
| Kohlebürstensatz 10 x 2 610 391 290 | ||||
| 810 | 1607000491 | 49.56 | 58.98 | |
| Kohlebürstensatz | ||||
| 810 | 2610391290 | 6.54 | 7.78 | |
| Umschalter | ||||
| 831 | 2609160127 | 2.24 | 2.67 | |
| Bohrspindel | ||||
| 836 | 2606135939 | 20.42 | 24.30 | |
| Schraube 4x16 | ||||
| 892 | 2603490022 | 0.83 | 0.99 | |
| Leitungshalter | ||||
| 893 | 2601035001 | 1.18 | 1.40 | |
| Fetttube Albida | ||||
| 895 | 3605430003 | 23.75 | 28.26 | |
