Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601B17102 ( GSB13RE )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

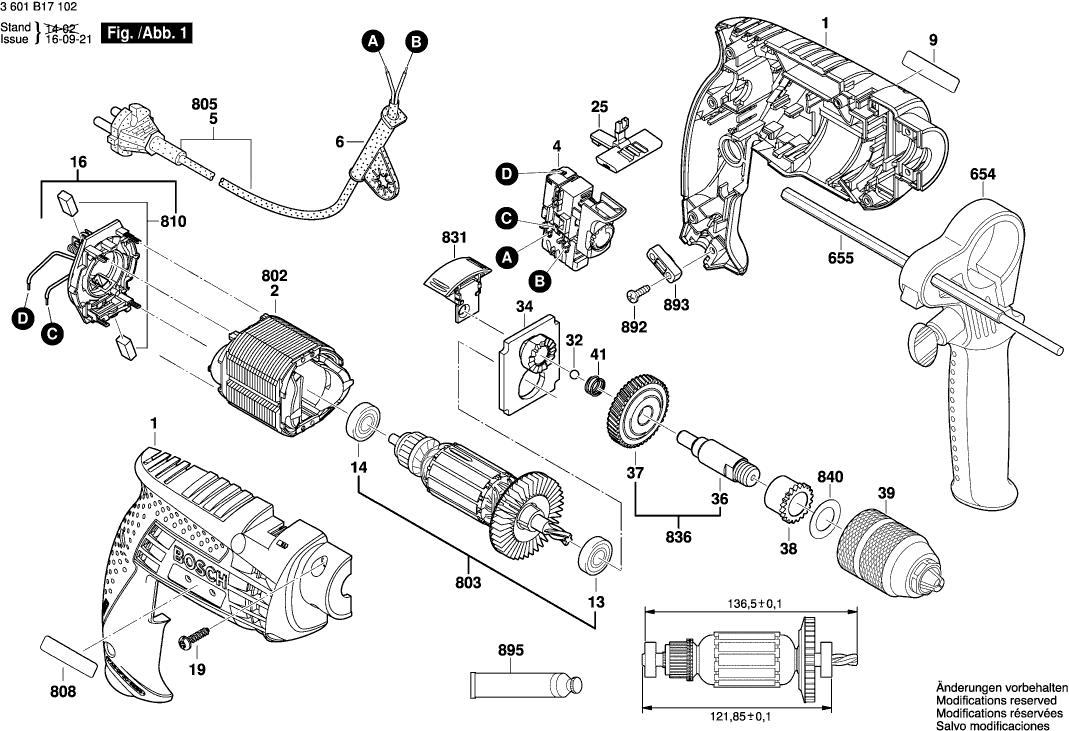

Zeichnungen der Bosch 3601B17102 ( GSB13RE )
Teileliste der Bosch 3601B17102 ( GSB13RE )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gehäuseschale | ||||
| 1 | 2605105105 | 11.88 | 14.14 | |
| Schalter SCHWARZ | ||||
| 4 | 1607200270 | 13.93 | 16.58 | |
| Netzanschlussleitung EU 2,6m 2 x 1,0 mm | ||||
| 5 | 1607000385 | 11.88 | 14.14 | |
| Tülle Ø6,9 MM | ||||
| 6 | 2600707059 | 2.24 | 2.67 | |
| Firmenschild GBH 2000 | ||||
| 9 | 2609130906 | 2.71 | 3.22 | |
| Kugellager 8x22x7 | ||||
| 13 | 2609110153 | 4.70 | 5.59 | |
| Kugellager | ||||
| 14 | 2609110491 | 4.10 | 4.88 | |
| Bürstenplatte | ||||
| 16 | 2609120375 | 10.73 | 12.77 | |
| Schraube 4x16 | ||||
| 19 | 2603490022 | 0.83 | 0.99 | |
| Hebel | ||||
| 25 | 2609100580 | 1.94 | 2.31 | |
| Kugel DIN 5401-5,5MM-III-ST | ||||
| 32 | 1903230010 | 0.83 | 0.99 | |
| Lagerbrücke | ||||
| 34 | 2609199073 | 7.58 | 9.02 | |
| Bohrspindel | ||||
| 36 | 2609110441 | 7.58 | 9.02 | |
| Umsetzgetriebe | ||||
| 37 | 2606320092 | 7.58 | 9.02 | |
| Sinterbuchse | ||||
| 38 | 2609110442 | 0.83 | 0.99 | |
| Schnellspannbohrfutter | ||||
| 39 | 1600A01SA9 | 29.75 | 35.40 | |
| Druckfeder | ||||
| 41 | 2604616006 | 1.18 | 1.40 | |
| Zusatzhandgriff | ||||
| 654 | 2602025094 | 5.83 | 6.94 | |
| Tiefenanschlag | ||||
| 655 | 2609005615 | 3.31 | 3.94 | |
| Polschuh 230V | ||||
| 802 | 2604220718 | 13.93 | 16.58 | |
| Anker 220-240V | ||||
| 803 | 2609120232 | 26.84 | 31.94 | |
| Netzanschlussleitung EU 2,6m 2 x 1,0 mm | ||||
| 805 | 1607000385 | 11.88 | 14.14 | |
| Typschild | ||||
| 808 | 160111A3YT | 1.94 | 2.31 | |
| Kohlebürstensatz 10 x 2 610 391 290 | ||||
| 810 | 1607000491 | 49.56 | 58.98 | |
| Kohlebürstensatz | ||||
| 810 | 2610391290 | 6.54 | 7.78 | |
| Umschalter | ||||
| 831 | 2609160127 | 2.24 | 2.67 | |
| Bohrspindel | ||||
| 836 | 2609160123 | 11.88 | 14.14 | |
| Unterlegscheibe | ||||
| 840 | 2600100105 | 0.83 | 0.99 | |
| Schraube 4x16 | ||||
| 892 | 2603490022 | 0.83 | 0.99 | |
| Leitungshalter | ||||
| 893 | 2601035001 | 1.18 | 1.40 | |
| Fetttube Albida | ||||
| 895 | 3605430003 | 23.75 | 28.26 | |
