Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0601180703 ( GSB18-2E )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Bosch 0601180703 ( GSB18-2E )

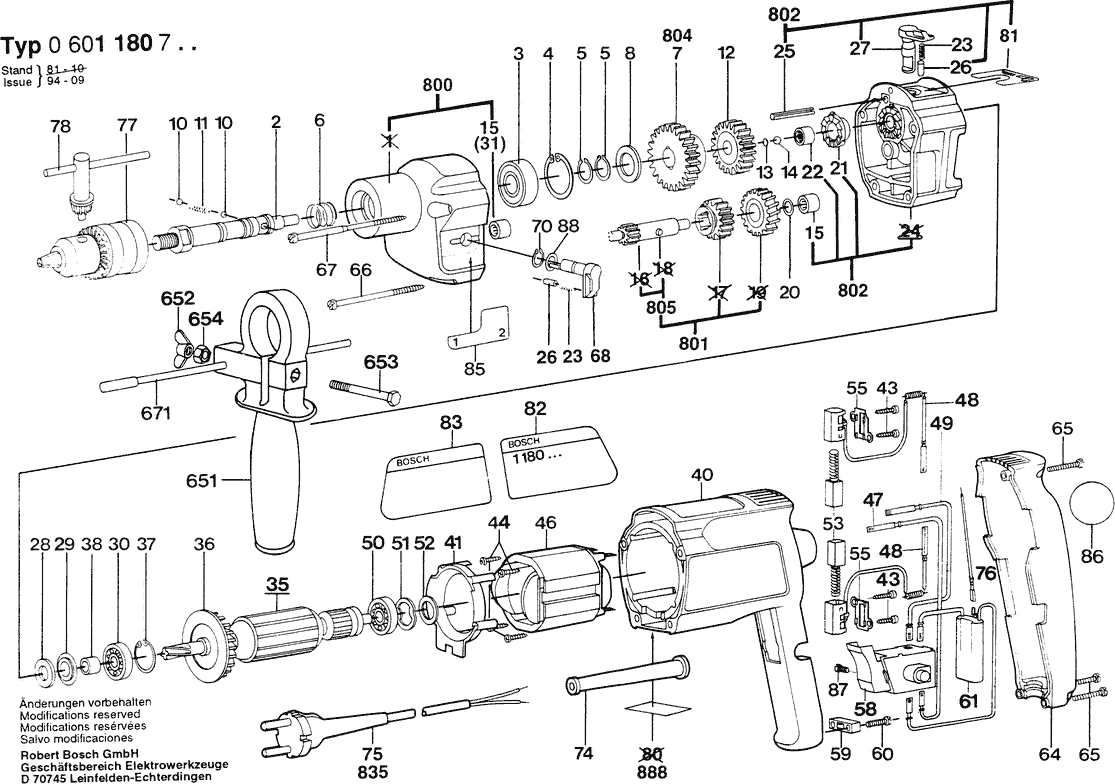

Teilezeichnung 1
Zum Vergrößern anklicken

Teileliste der Bosch 0601180703 ( GSB18-2E )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Bohrspindel 1/2"-UNF-2
2 2606135001 15.71 18.69

Rillenkugellager 15x32x9
3 2600905014 8.45 10.06

Sicherungsbügel DIN 471-15x1-FSt
5 2916650006 1.18 1.40

Druckfeder
6 2604617000 1.94 2.31

Zahnrad Z=48
7 2606317043 26.84 31.94

Ausgleichscheibe 1,0 MM
8 2600101515 0.83 0.99

Kugel DIN 5401-4 MM-III-ST
10 1903230007 1.18 1.40

Druckfeder
11 2604610007 1.18 1.40

Stirnrad Z=36
12 2606317025 7.58 9.02

Distanzscheibe 0,2 MM
13 2600000012 0.83 0.99

Distanzscheibe 0,3 MM
13 2600000013 0.83 0.99

Distanzscheibe 0,5 MM
13 2600000014 0.83 0.99

Distanzscheibe 0,1 MM
13 2600000018 0.83 0.99

Kugel DIN 5401-5,5MM-III-ST
14 1903230010 0.83 0.99

Nadellager Ø6 MM
15 2600914010 2.24 2.67

Ausgleichscheibe 0,3 MM
20 2600100607 1.18 1.40

Rastenscheibe
21 2606490031 4.70 5.59

Nadellager Ø8x8 MM
22 2600917003 2.24 2.67

Rastkappe
23 2600590006 1.18 1.40

Spannstift 4x30 MM DIN 7346
25 2917780105 0.83 0.99

Rastkappe
26 2600590006 1.18 1.40

Drehknopf
27 2602026017 5.83 6.94

Filzring
28 2600108077 1.18 1.40

Tellerscheibe
29 2600500002 1.18 1.40

Rillenkugellager 9x24x7
30 2600905021 6.54 7.78

Nadelhülse Ø6/12 MM
31 2600914017 8.45 10.06

Anker 220-240V
35 2604010524 55.25 65.75

Lüfter
36 2606610049 1.70 2.02

Sicherungsring DIN 472-24x1,2 MM
37 2916660008 1.70 2.02

Steckhülse
38 2600400008 1.18 1.40

Motorgehäuse BLAU
40 2605104146 13.93 16.58

Abdeckscheibe
41 2601328032 0.83 0.99

Torx-Linsenschraube 3x10
43 2603490017 1.70 2.02

Kreuzschlitzschraube DIN 7981-ST3,5x9,5-F
44 2603435015 1.70 2.02

Polschuh 220-230V
46 2604220491 18.19 21.65

Elektr Leitung L=130 Mm Weiss
47 2604448005 1.18 1.40

Entstörfilter
48 2604465090 5.83 6.94

Bürstenhalter
49 2604337003 1.70 2.02

Kugellager 7x22x7
50 1900905018 13.93 16.58

Ausgleichscheibe
51 2600150004 1.70 2.02

Ausgleichscheibe 0,5 MM
52 2600101020 1.18 1.40

Ausgleichscheibe 0,2 MM
52 2600101022 1.18 1.40

Ausgleichscheibe 0,3 MM
52 2600101023 1.18 1.40

Kohlebürstensatz
53 2604321905 8.45 10.06

Verbindungskabel L=110 MM WEISS
54 2604448146 1.18 1.40

Nicht mehr lieferbar, kein Ersatz
58 1617200089

Leitungshalter
59 2601035001 1.18 1.40

Blechschraube DIN 7981-ST3,9x16-C-H
60 2910611019 2.24 2.67

Entstörfilter
61 2607329096 5.83 6.94

Gehäusedeckel BLAU
64 2605132046 4.10 4.88

Schraube 4x16
65 2603490022 0.83 0.99

Nicht mehr lieferbar, kein Ersatz
66 2603435071

Blechschraube 79 MM
67 2603435012 1.18 1.40

Drehknopf
68 2602026018 2.24 2.67

Sicherungsring Din 471-10x1mm-fst
70 2916650001 1.94 2.31

Tülle Ø6,9 MM
74 2600707059 2.24 2.67

Tülle Ø8,8 MM
74 2600707061 1.94 2.31

Elektr Leitung
76 2604448003 1.70 2.02

Nicht mehr lieferbar, kein Ersatz
77 1608571055

Bohrfutterschlüssel SG2
78 2607950007 5.33 6.34

Klebeschild BOHREN/SCHLAGBOHREN
81 2601110076 1.18 1.40

Klebeschild SONNENSEITE
82 2601110894 1.70 2.02

Klebeschild SCHATTENSEITE
83 2601110890 0.83 0.99

Klebeschild 1 - 2 GANGSCHALTUNG
85 2601110072 1.18 1.40

Zylinderschraube M3x6,5-4.8
87 2603410001 1.18 1.40

Ausgleichscheibe 0,2 MM
88 2600100575 1.70 2.02

Ausgleichscheibe 0,3 MM
88 2600100576 1.70 2.02

Ausgleichscheibe 0,5 MM
88 2600100577 1.18 1.40

Torx-Linsenschraube 4x25
90 2603490024 1.18 1.40

Zusatzhandgriff Ø43 MM SCHWARZ
651 1612025031 9.53 11.34

Zusatzhandgriff M10
651 1619PB4323 7.58 9.02

Nicht mehr lieferbar, kein Ersatz
652 2915191006

Nicht mehr lieferbar, kein Ersatz
653 2911011220

Nicht mehr lieferbar, kein Ersatz
654 2601098001

Nicht mehr lieferbar, kein Ersatz
671 1613001005

Getriebegehäuse
800 2605806959 15.71 18.69

Nicht mehr lieferbar, kein Ersatz
801 2606309902

Flanschlager
802 2605700928 33.45 39.81

Nicht mehr lieferbar, kein Ersatz
804 2606317014

Nicht mehr lieferbar, kein Ersatz
805 2606309004

Netzanschlussleitung EU 2,6m 2 x 1,0 mm
835 1607000385 11.88 14.14

Typschild
888 160111A3H3 1.94 2.31
