Bosch GSB 18V-85C Zeichnungen und Teile

Genaue Typennummer:
3 601 JG0 300
3 601 JG0 300

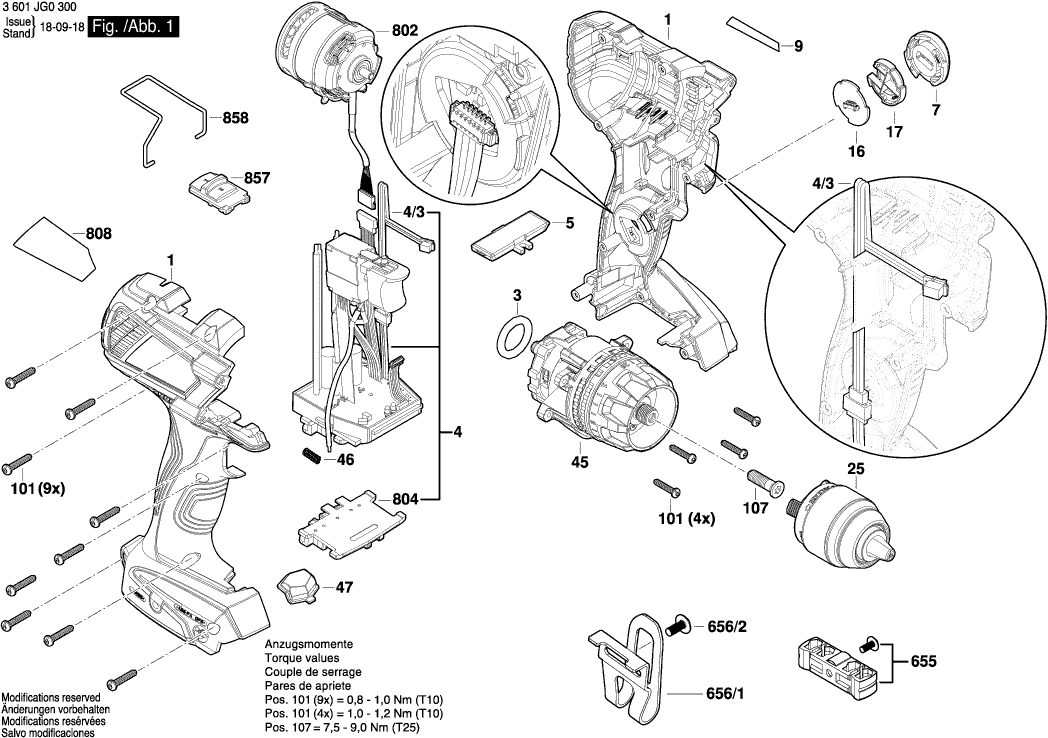

Zeichnungen der BOSCH 3601JG0300 ( GSB18V-85C )
Teileliste der BOSCH 3601JG0300 ( GSB18V-85C )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
Gehäuse | ||||
1 | 16051082CJ | Gehäuse | € 19.11 | |
O-Ring | ||||
3 | 2609170278 | O-Ring | € 2.00 | |
Elektronikmodul | ||||
4 | 16072335DB | Elektronikmodul | € 158.65 | |
Leiterplatte Bestückt | ||||
4/3 | 1607503377 | Leiterplatte Bestückt | € 9.14 | |
Verstellhebel | ||||
5 | 2609101551 | Verstellhebel | € 0.99 | |
Deckeleinheit | ||||
7 | 1600A00RU9 | Deckeleinheit | € 2.71 | |
Firmenschild GSB 18V-85 C | ||||
9 | 2609138463 | Firmenschild GSB 18V-85 C | € 2.28 | |
Leiterplatte Bestückt | ||||
16 | 1607503333 | Leiterplatte Bestückt | € 11.57 | |
Abdeckblende | ||||
17 | 1600A00M53 | Abdeckblende | € 0.99 | |
Schnellspannbohrfutter | ||||
25 | 2609112024 | Schnellspannbohrfutter | € 67.28 | |
Getriebekasten | ||||
45 | 2609199916 | Getriebekasten | € 158.65 | |
Druckfeder | ||||
46 | 1609280477 | Druckfeder | € 1.33 | |
Linse | ||||
47 | 2609101490 | Linse | € 1.29 | |
Akku-Paket GBA 18V 4.0Ah ProCore SCM | ||||
91 | 1607A350AN | Akku-Paket GBA 18V 4.0Ah ProCore SCM | € 205.51 | |
Akku-Paket BBS MR, 18V, 5,0 Ah 48 S | ||||
91 | 2607337069 | Akku-Paket BBS MR, 18V, 5,0 Ah 48 S | € 180.90 | |
Akku-Paket GBA 18V 6.0 AH | ||||
91 | 2607337263 | Akku-Paket GBA 18V 6.0 AH | € 205.51 | |
Klebeschild | ||||
91/1/22 | 2601115537 | Klebeschild | € 2.28 | |
Torx-Linsenschraube | ||||
101 | 2609110353 | Torx-Linsenschraube | € 0.99 | |
Senkschraube M6x23 | ||||
107 | 2603421229 | Senkschraube M6x23 | € 1.33 | |
Zusatzhandgriff | ||||
650 | 160202507X | Zusatzhandgriff | € 19.11 | |
Ladegerät EU GAL 1880 CV 230/14,4-18V | ||||
653 | 2607225921 | Ladegerät EU GAL 1880 CV 230/14,4-18V | € 158.65 | |
Ladegerät GB GAL 1880 CV 230/14,4-18V | ||||
653 | 2607225923 | Ladegerät GB GAL 1880 CV 230/14,4-18V | € 137.84 | |
Bohrhalter | ||||
655 | 2609199748 | Bohrhalter | € 2.00 | |
Geräteclip | ||||
656/1 | 2609111584 | Geräteclip | € 3.28 | |
Schraube | ||||
656/2 | 2609110834 | Schraube | € 1.29 | |
Et-Motorgruppe | ||||
802 | 1600A00XG0 | Et-Motorgruppe | € 99.09 | |
Kontakthalter 18V | ||||
804 | 1609280820 | Kontakthalter 18V | € 5.71 | |
Typenetikett | ||||
808 | 2609138762 | Typenetikett | € 2.28 | |
Schaltschieber | ||||
857 | 2609101554 | Schaltschieber | € 2.00 | |
Schaltfeder | ||||
858 | 2609112036 | Schaltfeder | € 0.99 |
