Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0601184703 ( GSB20-2E )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

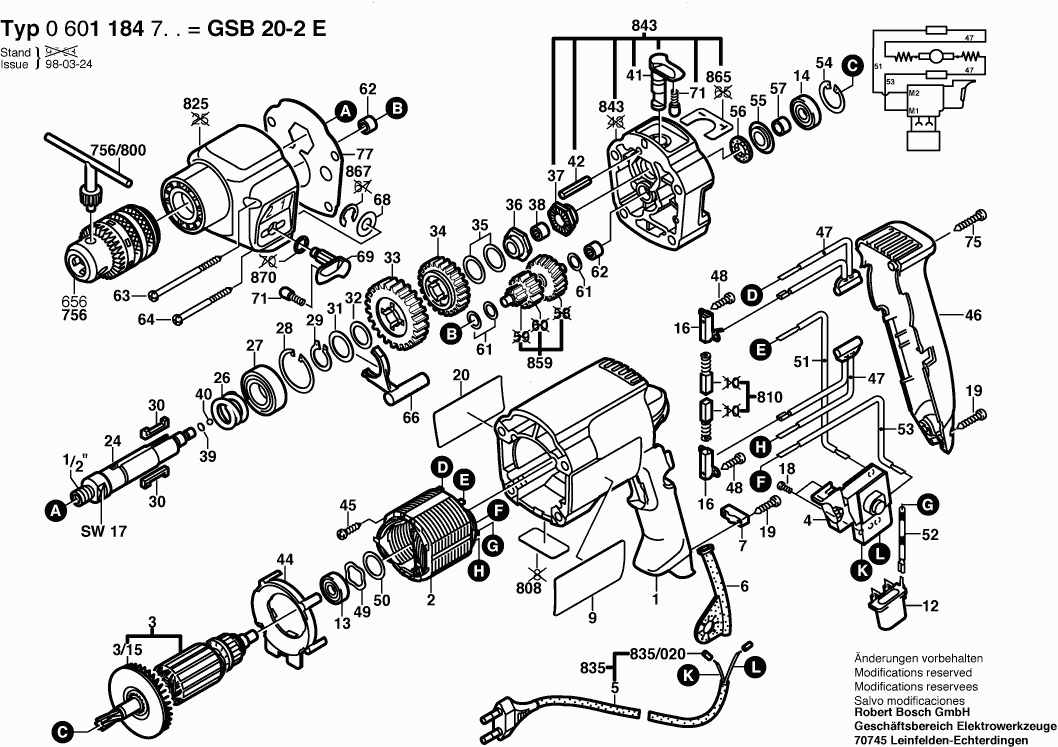

Zeichnungen der Bosch 0601184703 ( GSB20-2E )
Teileliste der Bosch 0601184703 ( GSB20-2E )
Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
Motorgehäuse BLAU | ||||
1 | 2605104309 | 20.42 | 24.30 | |
Polschuh 220-240V | ||||
2 | 1604220254 | 18.19 | 21.65 | |
Anker 230-240V | ||||
3 | 2604010744 | 40.61 | 48.33 | |
Lüfter | ||||
3/15 | 2606610029 | 1.94 | 2.31 | |
Nicht mehr lieferbar, kein Ersatz | ||||
4 | 2607200184 | |||
Tülle Ø6,9 MM | ||||
6 | 2600707059 | 2.24 | 2.67 | |
Tülle Ø11,6-Ø12,5x84 MM | ||||
6 | 2600707060 | 1.94 | 2.31 | |
Tülle Ø8,8 MM | ||||
6 | 2600707061 | 1.94 | 2.31 | |
Leitungshalter | ||||
7 | 2601035001 | 1.18 | 1.40 | |
Firmenschild SONNENSEITE | ||||
9 | 2601118690 | 2.71 | 3.22 | |
Nicht mehr lieferbar, kein Ersatz | ||||
12 | 2607329114 | |||
Kugellager 7x22x7 | ||||
13 | 1900905018 | 13.93 | 16.58 | |
Rillenkugellager 9x24x7 | ||||
14 | 2600905039 | 9.53 | 11.34 | |
Bürstenhalter | ||||
16 | 2604337003 | 1.70 | 2.02 | |
Zylinderschraube M3x6,5-4.8 | ||||
18 | 2603410001 | 1.18 | 1.40 | |
Schraube 4x16 | ||||
19 | 2603490022 | 0.83 | 0.99 | |
Hinweisschild SCHATTENSEITE | ||||
20 | 2601118697 | 4.10 | 4.88 | |
Nicht mehr lieferbar, kein Ersatz | ||||
24 | 2606135013 | |||
Druckfeder | ||||
26 | 2604616002 | 1.18 | 1.40 | |
Rillenkugellager 17x35x10 | ||||
27 | 1900905163 | 8.45 | 10.06 | |
Sicherungsring DIN 472 35x1,5 MM | ||||
28 | 2916660014 | 1.18 | 1.40 | |
Sicherungsring DIN 471 17x1 MM | ||||
29 | 2916650008 | 1.18 | 1.40 | |
Flachkeil | ||||
30 | 2602300028 | 4.10 | 4.88 | |
Haltescheibe | ||||
31 | 2600101671 | 1.18 | 1.40 | |
Ausgleichscheibe 1,0 MM | ||||
32 | 2600101515 | 0.83 | 0.99 | |
Stirnrad Z=48 | ||||
33 | 2606317045 | 8.45 | 10.06 | |
Stirnrad Z=36 | ||||
34 | 2606317037 | 23.75 | 28.26 | |
Ausgleichscheibe 0,5 MM | ||||
35 | 2600101616 | 2.24 | 2.67 | |
Ausgleichscheibe 0,3 Mm | ||||
35 | 2600101617 | 1.18 | 1.40 | |
Rastscheibe | ||||
36 | 2600190052 | 5.33 | 6.34 | |
Rastscheibe | ||||
37 | 2600190057 | 10.73 | 12.77 | |
Nadellager Ø8x8 MM | ||||
38 | 2600917003 | 2.24 | 2.67 | |
Distanzscheibe 1,35 MM | ||||
39 | 2600000030 | 1.18 | 1.40 | |
Distanzscheibe 0,2 MM | ||||
39 | 2600000012 | 0.83 | 0.99 | |
Distanzscheibe 0,5 MM | ||||
39 | 2600000014 | 0.83 | 0.99 | |
Kugel DIN 5401-5,5MM-III-ST | ||||
40 | 1903230010 | 0.83 | 0.99 | |
Drehknopf | ||||
41 | 2602026017 | 5.83 | 6.94 | |
Spannstift 4x30 MM DIN 7346 | ||||
42 | 2917780105 | 0.83 | 0.99 | |
Abdeckscheibe | ||||
44 | 2601328033 | 2.71 | 3.22 | |
Kreuzschlitzschraube DIN 7981-ST3,5x9,5-F | ||||
45 | 2603435015 | 1.70 | 2.02 | |
Gehäusedeckel BLAU | ||||
46 | 2605132049 | 5.83 | 6.94 | |
Entstörfilter | ||||
47 | 2604465068 | 5.33 | 6.34 | |
Torx-Linsenschraube 3x10 | ||||
48 | 2603490017 | 1.70 | 2.02 | |
Ausgleichscheibe | ||||
49 | 2600150004 | 1.70 | 2.02 | |
Distanzscheibe 0,3 MM | ||||
50 | 2600101027 | 1.18 | 1.40 | |
Distanzscheibe 0,2 MM | ||||
50 | 2600101665 | 1.18 | 1.40 | |
Distanzscheibe 0,5 MM | ||||
50 | 2600101667 | 1.18 | 1.40 | |
Elektr Leitung L=130 Mm Weiss | ||||
51 | 2604448005 | 1.18 | 1.40 | |
Erdleitung | ||||
52 | 2604448097 | 1.18 | 1.40 | |
Verbindungskabel L=110 MM WEISS | ||||
53 | 2604448146 | 1.18 | 1.40 | |
Sicherungsring DIN 472-24x1,2 MM | ||||
54 | 2916660008 | 1.70 | 2.02 | |
Tellerscheibe | ||||
55 | 2600500002 | 1.18 | 1.40 | |
Filzring | ||||
56 | 2600108077 | 1.18 | 1.40 | |
Steckhülse | ||||
57 | 2600400008 | 1.18 | 1.40 | |
Ausgleichscheibe 0,3 MM | ||||
61 | 2600100607 | 1.18 | 1.40 | |
Nadellager Ø6 MM | ||||
62 | 2600914010 | 2.24 | 2.67 | |
Nicht mehr lieferbar, kein Ersatz | ||||
63 | 2603435070 | |||
Nicht mehr lieferbar, kein Ersatz | ||||
64 | 2603435071 | |||
Verstellschieber | ||||
66 | 2602033006 | 2.24 | 2.67 | |
Distanzscheibe | ||||
68 | 2600100618 | 0.83 | 0.99 | |
Drehknopf SCHWARZ | ||||
69 | 2602026038 | 4.70 | 5.59 | |
Rastkappe | ||||
71 | 2600590006 | 1.18 | 1.40 | |
Torx-Linsenschraube 4x25 | ||||
75 | 2603490024 | 1.18 | 1.40 | |
Flachdichtung | ||||
77 | 2601073012 | 0.83 | 0.99 | |
Zusatzhandgriff Ø43 MM SCHWARZ | ||||
753 | 1612025031 | 9.53 | 11.34 | |
Sechskantmutter | ||||
753/20 | 2915011007 | 0.83 | 0.99 | |
Flügelschraube M6x(15)55 | ||||
753/30 | 1613480007 | 1.18 | 1.40 | |
Spannplatte M6 | ||||
753/50 | 2608040014 | 2.24 | 2.67 | |
Flügelschraube M6x20 MM | ||||
753/60 | 1613480008 | 1.18 | 1.40 | |
Diepteaanslag 210 | ||||
754 | 2603001019 | 0.83 | 0.99 | |
Zahnkranzbohrfutter Ø1,5-13 MM | ||||
756 | 1608571080 | 23.75 | 28.26 | |
Bohrfutterschlüssel SG2 | ||||
756/800 | 2607950007 | 5.33 | 6.34 | |
Typschild | ||||
808 | 160111A3H3 | 1.94 | 2.31 | |
Kohlebürstensatz | ||||
810 | 2604321905 | 8.45 | 10.06 | |
Getriebegehäuse BLAU | ||||
825 | 2605806990 | 18.19 | 21.65 | |
Netzanschlussleitung EU 2,6m 2 x 1,0 mm | ||||
835 | 1607000385 | 11.88 | 14.14 | |
Aderendhülse DIN 46 228-A1-6 | ||||
835/020 | 1900452012 | 0.83 | 0.99 | |
Zwischenflansch | ||||
843 | 2605700936 | 49.56 | 58.98 | |
Zahnwelle Z= 10/22/29 | ||||
859 | 2606100903 | 20.42 | 24.30 | |
Klebeschild BOHREN/SCHLAGBOHREN | ||||
865 | 2601110076 | 1.18 | 1.40 | |
Sicherungsscheibe Din 6799-4-fst | ||||
867 | 2916080007 | 1.94 | 2.31 | |
Teilesatz | ||||
870 | 2607010226 | 1.18 | 1.40 |
